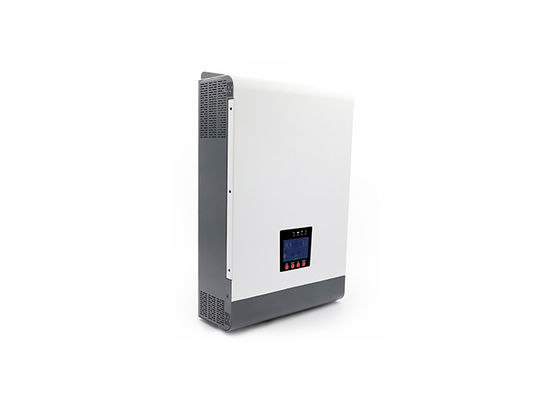

Invertidor solar de alta eficiencia 5000VA Invertidor de onda senoidal puro con MPPT 80A incorporado

Invertidor solar de alta eficiencia 5000VA Invertidor de onda senoidal puro con MPPT 80A incorporado

Introducción del producto:

Este es un inversor y cargador multifunción que combina las funciones de un inversor, cargador solar y cargador de baterías para proporcionar un soporte de energía ininterrumpido portátil.Su pantalla LCD completa proporciona al usuario operaciones de pulsador configurables y de fácil acceso, como la carga de la batería, corriente, prioridad del cargador CA/solar y voltajes de entrada aceptables basados en diferentes aplicaciones.

Características:

1Inversor de onda senoidal pura: esta característica asegura que el inversor produzca una salida de potencia CA limpia y estable, que es esencial para dispositivos electrónicos sensibles.Proporciona una fuente de alimentación de alta calidad comparable a la energía de la red de servicios públicos.

2Rango de voltaje de entrada configurable a través de la configuración de LCD: El inversor permite a los usuarios ajustar el rango de voltaje de entrada de acuerdo con sus necesidades específicas.Esta flexibilidad permite la compatibilidad con diversas fuentes de energía, tales como diferentes tipos de baterías o paneles solares con diferentes salidas de voltaje.

3.Corrente de carga de la batería configurable según la aplicación a través de la configuración de LCD: Los usuarios pueden personalizar la corriente de carga de la batería en función de sus requisitos de aplicación específicos.Esta característica permite una carga eficiente teniendo en cuenta factores como la capacidad de la batería, tiempo de carga y fuentes de energía disponibles.

4Prioridad del cargador AC/solar configurable a través de la configuración LCD: El inversor ofrece la opción de priorizar la energía AC o la energía solar para cargar las baterías.Los usuarios pueden establecer su prioridad preferida a través de la configuración de LCD, lo que les permite optimizar su consumo de energía y maximizar la utilización de fuentes de energía renovables.

5.Compatible con la tensión de la red o la potencia del generador: El inversor está diseñado para funcionar sin problemas con la tensión de la red y la potencia del generador.Esta versatilidad garantiza que el dispositivo se pueda utilizar en una amplia gama de entornos y escenarios de suministro de energía.

6Reinicio automático cuando se restablece la alimentación de CA: en caso de interrupción de la alimentación y de restauración posterior, el inversor se reinicia automáticamente para proporcionar una alimentación ininterrumpida.Esta característica elimina la necesidad de intervención manual y asegura una transición sin problemas de nuevo a la energía AC.

7Protección contra sobrecarga, sobrecalentamiento y cortocircuito: El inversor está equipado con mecanismos de protección avanzados para proteger contra sobrecarga, sobrecalentamiento y cortocircuitos.Estas características de seguridad ayudan a evitar daños en el inversor y los dispositivos conectados, garantizando un funcionamiento fiable y seguro.

8Diseño inteligente del cargador de la batería para optimizar el rendimiento de la batería:El inversor incorpora un sistema inteligente de carga de la batería que optimiza el proceso de carga para mejorar el rendimiento de la batería y la longevidadEmplea tecnologías como la carga de múltiples etapas, la compensación de temperatura y la regulación de voltaje para garantizar una carga eficiente y segura de la batería.

9Función de arranque en frío: El inversor está equipado con una función de arranque en frío, que permite encenderlo y comenzar a funcionar incluso cuando no hay potencia de entrada disponible.Esta característica es especialmente útil en situaciones de emergencia o cuando el inversor se utiliza en lugares remotos con fuentes de energía limitadas.

Aplicación:

Este inversor se puede utilizar para alimentar una amplia gama de electrodomésticos en un hogar u oficina.

Operación:

1.Activación / apagado

Una vez que el dispositivo esté correctamente instalado y la batería conectada de forma segura, simplemente presione el interruptor de encendido/apagado (ubicado en la carcasa del dispositivo) para encender el dispositivo.

2- Muestra.

El panel de operación y visualización que se muestra en el diagrama se encuentra en el panel frontal del inversor. Consiste en cuatro indicadores, cuatro teclas de función y una pantalla LCD.Se utilizan para indicar el estado de funcionamiento y mostrar información sobre la potencia de entrada/salida.

3Función del botón:

Configuración de la función:Presione y mantenga presionada la tecla de configuración de funciones (número 4) en la pantalla de visualización durante al menos 2 segundos para ingresar a la página de configuración de funciones.Use la tecla 2 o 3 para desplazarse hacia arriba o hacia abajo y seleccionar la página de configuración deseada.

Botón de ajuste:En la página de configuración de funciones, presionando la 1a tecla durante 0,1 a 2 segundos se confirmará la opción seleccionada.

Botón de giro de página:Presionar la segunda o tercera tecla durante 0,1 segundos o más en cualquier página ejecutará el desplazamiento de la página a la izquierda o a la derecha.

4Función del indicador LED:

La pantalla LCD se puede dividir en: pantalla de iconos, área de visualización de valores numéricos y configuración de funciones, y área de visualización del modo de funcionamiento.

1El gráfico de carga y batería muestra la carga y la capacidad de la batería, cada cuadrado representa el 25% de la capacidad, el icono de carga parpadeará cuando el inversor esté sobrecargado,y el icono de la batería parpadeará cuando la capacidad de la batería sea demasiado baja o la batería no esté conectada. 2.

2. El icono del zumbador muestra si el zumbador está apagado o no, en condiciones normales, el icono no se muestra; en cualquier modo, el software de fondo pone MUTE ON, el inversor entra en estado de silencio,y se mostrará el icono de desactivar el zumbido.

3. Al entrar en el menú de configuración, el icono de configuración se iluminará, de lo contrario el icono no se mostrará.

4. El icono de fallo se muestra solo en el modo de fallo, el icono no se muestra en otros casos.

Área de visualización numérica y configuración de funciones:

1En el modo de configuración no funcional, esta zona muestra la información relacionada con el inversor.2) para mostrar la tensión de entrada y la tensión de salida, frecuencia de entrada y frecuencia de salida, voltaje y corriente de la batería, voltaje y corriente fotovoltaica, voltaje y potencia fotovoltaicos, potencia y voltaje de salida, potencia aparente de salida y voltaje de salida,porcentaje de carga y voltaje de salidaEl modo de fallo muestra el código de fallo.

2En la página de configuración de la función, el voltaje de salida (OPU), el punto de apagado de baja tensión de la batería (EOd), etc., se pueden establecer operando la tecla de configuración de la función y las teclas de consulta hacia arriba y hacia abajo.

Área de visualización del modo de trabajo:

Después de 4 segundos de encendido, este área de visualización muestra principalmente el modo de trabajo del inversor. Por ejemplo: modo de espera, modo de red, modo de batería, modo de falla.

Instrucciones de seguridad:

1.ADVERTENCIA - Para reducir el riesgo de lesiones, cargue únicamente las baterías de plomo y ácido.

2.No desmonte la unidad. Cuando se requiera servicio o reparación, llévela a un centro de servicio calificado. Un servicio incorrecto puede resultar en riesgo de descarga eléctrica o incendio.

3Para reducir el riesgo de descarga eléctrica, desconecte todos los cables eléctricos antes de realizar cualquier mantenimiento o limpieza.

4.ADVERTENCIA - Sólo los instaladores cualificados deben instalar la unidad con baterías.

5Nunca cargues una batería congelada.

6Para optimizar el funcionamiento del inversor/cargador, es importante seleccionar el tamaño adecuado del cable de acuerdo con las especificaciones requeridas.

7Tenga mucho cuidado al utilizar herramientas metálicas sobre o alrededor de las baterías.

8Para desconectar los terminales de CA o CC, siga de cerca los procedimientos de instalación.

9Se dispone de un fusible de 150 A para proteger la fuente de alimentación de la batería contra la sobrecorriente.

10.Instrucciones de conexión a tierra - Este inversor/cargador debe estar conectado a un sistema de cableado con conexión a tierra permanente.

11No haga que la salida de CA y la entrada de CA se acorten. No conecte la entrada de CA a un cortocircuito de alimentación.

Instalación:

Antes de conectar todo el cableado, quitar los dos tornillos y quitar las cubiertas superior e inferior como sigue

Antes de seleccionar la ubicación de la instalación, considere los siguientes puntos:

1. No instale el inversor en materiales de construcción inflamables. Montar en una superficie sólida Montar el inversor a la altura de los ojos para permitir la lectura completa del tiempo de visualización LCD.

2Para una circulación adecuada del aire para disipar el calor, deje un espacio libre de aproximadamente 20 cm en los laterales y aproximadamente 50 cm por encima y por debajo de la unidad.

3La temperatura ambiente debe estar entre 0°C y 55°C para garantizar un funcionamiento óptimo.

La posición de montaje recomendada debe ser perpendicular a la pared.Apta para la instalación en hormigón u otras superficies no combustibles.

Después de conectar todos los cables, por favor, atornillear los dos tornillos como se muestra en la figura a continuación y poner la tapa inferior de nuevo.

Configuración de la función:

1.Presione la tecla de configuración de la función n.o 4 durante más de 2 segundos para ingresar a la página de configuración de la función, presione la tecla de consulta n.o 2 o n.o 3 durante 0,1 a 2 segundos para seleccionar la función,y después de girar la página a la página de configuración de la función deseada, la palabra de la función correspondiente parpadea.

2.Presione la tecla de confirmación 4 durante 0,1 a 2 segundos para entrar en la página de configuración de la función seleccionada,entonces la palabra "Función seleccionada" se ilumina y el valor a la izquierda de la palabra "Función seleccionada" parpadea.

3Presione la tecla 4 durante 0,1 a 2 segundos para entrar en la página de configuración de la función seleccionada.La palabra "Función" se iluminará y el valor de la función seleccionada parpadeará a la izquierda de la palabra "Función".

4.Presione la tecla 1 durante 0,1 a 2 segundos o más, la función se establecerá correctamente,y la función saldrá de la página de configuración de la función y volverá a la página de visualización principal (o se puede dejar sin abrir y esperar hasta 30 segundos antes de volver a la página de visualización principal
