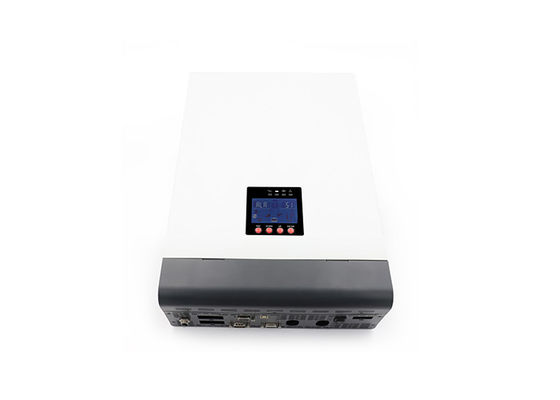

Inversor de energía de respaldo para el hogar multifunción pantalla LCD 3000VA 24V Inversor solar automático con sistema inteligente

Inversor de energía de respaldo para el hogar multifunción pantalla LCD 3000VA 24V Inverter solar automático con sistema inteligente

Introducción del producto:

Este es un inversor y cargador multifunción que combina las funciones de un inversor, cargador solar y cargador de batería, proporcionando un soporte de energía portátil ininterrumpido.Su pantalla LCD completa proporciona a los usuarios operaciones de botón configurables y de fácil acceso, como la carga de la batería, la corriente, la prioridad del cargador CA/solar y el voltaje de entrada aceptable basado en diferentes aplicaciones.

Características:

1Inversor de onda senoidal puro

2Rango de voltaje de entrada configurable a través de la configuración LCD

3Corriente de carga de la batería configurable según la aplicación a través de la configuración de LCD

4Prioridad del cargador AC/solar configurable mediante configuración LCD

5. Compatible con la tensión de red o la potencia del generador

6Reinicio automático en la recuperación de AC

7Protección contra sobrecarga/sobrecalentamiento/cortocircuito

8Diseño inteligente del cargador de batería para optimizar el rendimiento de la batería

9Función de arranque en frío

Aplicación:

Este inversor se puede utilizar para alimentar una amplia gama de electrodomésticos en un hogar u oficina.

Operación:

1.Activación / apagado

Una vez que el dispositivo esté correctamente instalado y la batería conectada de forma segura, simplemente presione el interruptor de encendido/apagado (ubicado en la carcasa del dispositivo) para encender el dispositivo.

2- Muestra.

El panel de operación y visualización que se muestra en el diagrama se encuentra en el panel frontal del inversor. Consiste en cuatro indicadores, cuatro teclas de función y una pantalla LCD.Se utilizan para indicar el estado de funcionamiento y mostrar información sobre la potencia de entrada/salida.

3Función del botón:

Configuración de la función:Presione y mantenga presionada la tecla de configuración de funciones (número 4) en la pantalla de visualización durante al menos 2 segundos para ingresar a la página de configuración de funciones.Use la tecla 2 o 3 para desplazarse hacia arriba o hacia abajo y seleccionar la página de configuración deseada.

Botón de ajuste:En la página de configuración de funciones, presionando la 1a tecla durante 0,1 a 2 segundos se confirmará la opción seleccionada.

Botón de giro de página:Presionar la segunda o tercera tecla durante 0,1 segundos o más en cualquier página ejecutará el desplazamiento de la página a la izquierda o a la derecha.

4Función del indicador LED:

La pantalla LCD se puede dividir en: pantalla de iconos, área de visualización de valores numéricos y configuración de funciones, y área de visualización del modo de funcionamiento.

1El gráfico de carga y batería muestra la carga y la capacidad de la batería, cada cuadrado representa el 25% de la capacidad, el icono de carga parpadeará cuando el inversor esté sobrecargado,y el icono de la batería parpadeará cuando la capacidad de la batería sea demasiado baja o la batería no esté conectada. 2.

2. El icono del zumbador muestra si el zumbador está apagado o no, en condiciones normales, el icono no se muestra; en cualquier modo, el software de fondo pone MUTE ON, el inversor entra en estado de silencio,y se mostrará el icono de desactivar el zumbido.

3. Al entrar en el menú de configuración, el icono de configuración se iluminará, de lo contrario el icono no se mostrará.

4. El icono de fallo se muestra solo en el modo de fallo, el icono no se muestra en otros casos.

Área de visualización numérica y configuración de funciones:

1En el modo de configuración no funcional, esta zona muestra la información relacionada con el inversor.2) para mostrar la tensión de entrada y la tensión de salida, frecuencia de entrada y frecuencia de salida, voltaje y corriente de la batería, voltaje y corriente fotovoltaica, voltaje y potencia fotovoltaicos, potencia y voltaje de salida, potencia aparente de salida y voltaje de salida,porcentaje de carga y voltaje de salidaEl modo de fallo muestra el código de fallo.

2En la página de configuración de la función, el voltaje de salida (OPU), el punto de apagado de baja tensión de la batería (EOd), etc., se pueden establecer operando la tecla de configuración de la función y las teclas de consulta hacia arriba y hacia abajo.

Área de visualización del modo de trabajo:

Después de 4 segundos de encendido, este área de visualización muestra principalmente el modo de trabajo del inversor. Por ejemplo: modo de espera, modo de red, modo de batería, modo de falla.

Instrucciones de seguridad:

1.ADVERTENCIA - Para reducir el riesgo de lesiones, cargue únicamente las baterías de plomo y ácido.

2.No desmonte la unidad. Cuando se requiera servicio o reparación, llévela a un centro de servicio calificado. Un servicio incorrecto puede resultar en riesgo de descarga eléctrica o incendio.

3Para reducir el riesgo de descarga eléctrica, desconecte todos los cables eléctricos antes de realizar cualquier mantenimiento o limpieza.

4.ADVERTENCIA - Sólo los instaladores cualificados deben instalar la unidad con baterías.

5Nunca cargues una batería congelada.

6Para optimizar el funcionamiento del inversor/cargador, es importante seleccionar el tamaño adecuado del cable de acuerdo con las especificaciones requeridas.

7Tenga mucho cuidado al utilizar herramientas metálicas sobre o alrededor de las baterías.

8Para desconectar los terminales de CA o CC, siga de cerca los procedimientos de instalación.

9Se dispone de un fusible de 150 A para proteger la fuente de alimentación de la batería contra la sobrecorriente.

10.Instrucciones de conexión a tierra - Este inversor/cargador debe estar conectado a un sistema de cableado con conexión a tierra permanente.

11No haga que la salida de CA y la entrada de CA se acorten. No conecte la entrada de CA a un cortocircuito de alimentación.
