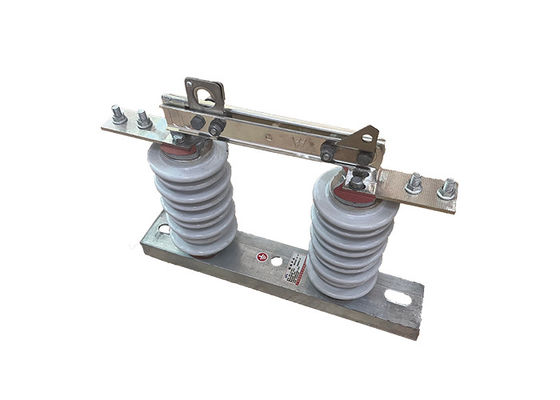

Interruptor de desconexión exterior de fase única de alta tensión 30 kV para subestaciones

Interruptor de desconexión exterior de fase única de alta tensión 30 kV para subestaciones

Descripción del producto:

El desconector de fase única es un tipo de interruptor eléctrico que está diseñado para ser operado remotamente usando un gancho o un palo largo.cuando sea necesario aislar una parte del sistema para trabajos de mantenimiento o reparación.
Las partes de bloqueo instaladas en el extremo no giratorio del cuchillo de contacto y el gancho de bloqueo estático en el contacto estático forman el dispositivo de bloqueo de apertura.el dispositivo se bloquea automáticamente, para que el cuchillo de freno no se caiga debido a su propio peso o a la acción de la energía eléctrica, lo que podría hacer que el freno se abra sin causa.
El interruptor de gancho está diseñado para ser operado de forma remota utilizando un gancho o un palo largo, lo que permite al operador mantenerse a una distancia segura mientras realiza trabajos de mantenimiento o reparación.Esto elimina la necesidad de que el operador suba hasta el interruptor, lo que puede ser peligroso y llevar mucho tiempo.
La seguridad es de suma importancia cuando se trabaja con interruptores de gancho. Estos interruptores pueden ser extremadamente peligrosos si no se manejan correctamente.solo se debe permitir que el personal cualificado y capacitado opere y mantenga los equipos de alta tensiónEs importante seguir los procedimientos de seguridad adecuados para garantizar la seguridad de las personas y el correcto funcionamiento del sistema eléctrico.

Aplicación:

1Sistemas de distribución de energía: El interruptor se emplea comúnmente en redes de distribución de energía para aislar secciones específicas del circuito con fines de mantenimiento, reparación o solución de problemas.Permite a los técnicos trabajar de forma segura en una parte particular del sistema sin interrumpir el suministro a toda la red.

2.Subestaciones: Los interruptores de desconexión de alto voltaje se utilizan comúnmente en subestaciones eléctricas para proporcionar un medio de aislar equipos, como transformadores o interruptores, de la fuente de energía.Facilitan el mantenimiento, reparación o sustitución de componentes de subestaciones sin afectar al suministro general de energía.

3Instalaciones industriales: El interruptor se utiliza en entornos industriales donde se encuentran circuitos de alta tensión monofásicos.Permite la desconexión segura de equipos o máquinas durante las actividades de mantenimiento o reparación, garantizando la seguridad del personal y protegiendo el equipo de daños.

4Sistemas de energía renovable: en las instalaciones de energía renovable, como los sistemas de energía solar o eólica,Los interruptores de desconexión de alto voltaje se utilizan para aislar secciones específicas del sistema para trabajos de mantenimiento o reparación.Proporcionan una forma segura de desconectar la fuente de energía de componentes como inversores, baterías o puntos de conexión a la red.

5Prueba y medición: El interruptor de desconexión de alto voltaje se utiliza a menudo en aplicaciones de prueba y medición.Permite el aislamiento de secciones específicas de un circuito para realizar mediciones precisas, análisis o pruebas de diagnóstico sin interferencia de otros componentes conectados.

Condición:

1La altitud no excede los 1000 m.
2.La temperatura del aire ambiente: máximo + 40'C; mínimo:área general -30'C, paramos -40'C;
3.La presión del viento no excederá de 700 Pa. ((corresponde a una velocidad del viento de 34 m/s);
4La intensidad del terremoto no excede los 8 grados.
5.La situación de trabajo es libre de frecuentes vibraciones violentas;
6.El lugar de instalación del aislador de tipo ordinario debe mantenerse alejado de gases, deposiciones químicas de humo, niebla de sal, polvo
y otros materiales explosivos y corrosivos que afecten seriamente el aislamiento y la capacidad de conducción del aislante
7.El aislador de tipo a prueba de contaminación se aplica a la zona de conducción sucia grave, sin embargo, no debe ser ningún material explosivo y los materiales que causan fuego.

Consejos de seguridad:

1.Lleve siempre equipo de protección personal (EPI) apropiado, como guantes, gafas de seguridad y ropa resistente a las llamas.
Antes de trabajar en el interruptor, asegúrese de que la fuente de alimentación esté apagada y el interruptor esté correctamente conectado a tierra.
2.Seguir las instrucciones del fabricante para operar el interruptor y no intentar eludir los elementos de seguridad ni utilizar el interruptor para fines distintos de los previstos.
3Cuando trabaje en el interruptor, utilice herramientas y equipos aislados para evitar descargas eléctricas.
4.Evitar tocar las partes conductoras del interruptor y mantener una distancia segura del interruptor cuando esté en funcionamiento.
5Nunca intente reparar o modificar el interruptor usted mismo a menos que sea un profesional cualificado y capacitado.
6Mantenga limpio el área alrededor del interruptor y libre de desechos que puedan interferir con su funcionamiento.
7.Inspectar regularmente el interruptor para detectar signos de desgaste o daños, y reemplazar las piezas dañadas o desgastadas lo antes posible.
8Sólo el personal autorizado deberá poder operar o realizar el mantenimiento del interruptor.
9En caso de emergencia, siga los procedimientos de emergencia establecidos y apague la energía al interruptor inmediatamente.
