Interruptor de desconexión de porcelana de alta tensión de fase única de la serie GW9

Interruptor de desconexión de porcelana de alta tensión de fase única de la serie GW9

Descripción del producto:

El interruptor de desconexión exterior es un tipo de interruptor eléctrico utilizado en sistemas de energía para aislar un circuito del resto del sistema con fines de mantenimiento o seguridad.El término "vertical" se refiere a la orientación del aislante., que está montado verticalmente en una estructura de soporte.

Los interruptores de desconexión exteriores se utilizan comúnmente en los sistemas de transmisión y distribución de alto voltaje para aislar secciones de la red para trabajos de mantenimiento o reparación.Están diseñados para manejar altos voltajes y corrientes y a menudo se instalan en lugares al aire libre.

Los interruptores de desconexión exteriores suelen consistir en un conjunto de contactos estacionarios y móviles que están separados por un espacio de aire.Los contactos están en contacto entre sí.Cuando se abre el aislante, los contactos se separan.interrumpir el flujo de corriente a través del circuito y aislarlo del resto del sistema.

Los interruptores de desconexión exteriores son un componente importante de la seguridad y fiabilidad del sistema eléctrico y están diseñados para funcionar en una variedad de condiciones ambientales.A menudo están sujetos a rigurosos requisitos de ensayo y certificación para garantizar que cumplen con los estándares de la industria para el rendimiento y la seguridad.

Función:

La función principal de un aislador eléctrico de alto voltaje es proporcionar aislamiento eléctrico entre el conductor de CA de alto voltaje y la estructura de soporte,y para soportar el peso del conductorEstá diseñado para soportar altos niveles de voltaje y corriente eléctrica, y está típicamente hecho de materiales que son altamente resistentes a los arcos eléctricos y la corrosión.como porcelana o polímero.

Estructura:

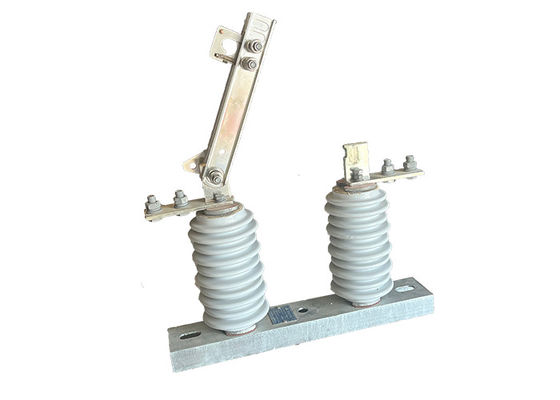

Este producto está compuesto por base (placa), poste aislante, parte conductora y dispositivo de bloqueo.y el otro extremo del cuchillo está conectado por separado con la cabeza de contacto estáticaCada cuchillo es de tipo ranura, lo que no sólo aumenta la superficie de disipación de calor del cuchillo,pero también favorecen la reducción del aumento de la temperatura, y mejorar la resistencia mecánica del cuchillo, haciendo la estabilidad térmica dinámica contra cortocircuito.Las partes de bloqueo instaladas en el extremo no giratorio del cuchillo de contacto y el gancho de bloqueo estático en el contacto estático constituyen el dispositivo de bloqueo de apertura, que se bloquea automáticamente cuando el freno está cerrado, de modo que el cuchillo de freno no se caiga por sí mismo debido a su propio peso o a la acción de la energía eléctrica,que resulte en la apertura del freno sin causa.

Aplicación:

1Aislamiento de circuitos: Los aisladores eléctricos de alto voltaje se utilizan principalmente para aislar secciones de un sistema de energía para trabajos de mantenimiento o reparación.Esto permite a los trabajadores trabajar con seguridad en el circuito aislado sin el riesgo de electrocución u otros peligros eléctricos.

2Seguridad: Los aisladores eléctricos de alto voltaje también se utilizan como dispositivo de seguridad para proteger a los trabajadores y al público de los peligros eléctricos.Los aisladores eléctricos de alto voltaje evitan el contacto accidental con las partes activas del sistema y reducen el riesgo de accidentes eléctricos..

3Protección contra fallos: Los aisladores eléctricos de alto voltaje también se pueden utilizar para proteger el sistema eléctrico de fallos, como cortocircuitos y sobrecargas.Los aisladores eléctricos de alto voltaje evitan que la falla se propague a otras partes del sistema y cause más daños..

4.Conmutación: Los aislantes eléctricos de alto voltaje se pueden utilizar como un dispositivo de conmutación para controlar el flujo de energía en un sistema.el flujo de energía puede ser dirigido a diferentes partes del sistema según sea necesario.

5Pruebas: Los aisladores eléctricos de alto voltaje también se pueden utilizar para pruebas, como para medir el voltaje o la corriente en un circuito o para probar el rendimiento de otros componentes del sistema..

Condición:

1.La altitud máxima en la zona especificada no excederá de 1000 metros sobre el nivel del mar. Esta limitación de altitud es pertinente para la instalación y el funcionamiento del equipo.

2La temperatura del aire ambiente tiene ciertos límites. La temperatura máxima no debe exceder +40°C, y la temperatura mínima puede variar en función de la zona específica.la temperatura mínima no debe bajar por debajo de -30°C, mientras que en las zonas de Paramos, no debería bajar por debajo de -40 °C.

3La presión del viento no debe exceder de 700 Pascal (Pa), lo que corresponde a una velocidad del viento de aproximadamente 34 metros por segundo.Este límite garantiza que el equipo pueda soportar la fuerza del viento sin comprometer su funcionalidad o integridad estructural..

4La intensidad del terremoto no debe exceder los 8 grados, lo que se refiere a la intensidad máxima de actividad sísmica que el equipo puede soportar sin daños.La escala específica utilizada para medir la intensidad del terremoto puede depender de la región o del país.

5.El entorno de trabajo debe estar libre de frecuentes vibraciones violentas. Este requisito garantiza que el equipo permanezca estable y funcional en condiciones normales de funcionamiento.Las vibraciones excesivas pueden afectar el rendimiento y la vida útil del aislante.

6Los aisladores de tipo ordinario deben instalarse en lugares alejados de gases, humo, deposiciones químicas, niebla de sal, polvo y otras sustancias explosivas o corrosivas.Estos materiales pueden tener efectos perjudiciales sobre el aislamiento y las capacidades de conducción del aislante, lo que podría comprometer su rendimiento y seguridad.

7Los aisladores de tipo a prueba de contaminación están diseñados para su uso en zonas con contaminación severa.No debe haber sustancias explosivas o materiales que puedan causar fuego.Este requisito garantiza que el aislador siga siendo seguro y funcional a pesar de las difíciles condiciones ambientales.

Parámetros técnicos:
