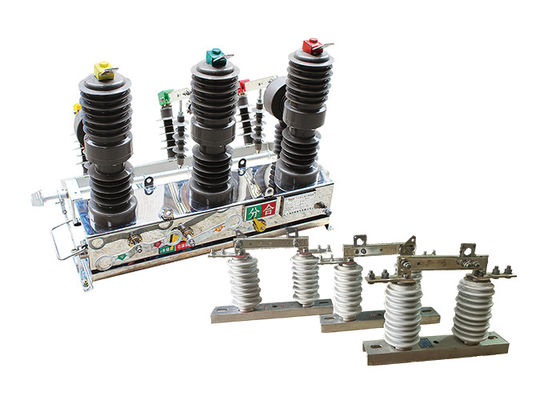

ZW32-12 Serie de Pollo montado interruptor automático de circuito fácil de operar GB1984 / GB11022 Con interruptor de desconexión al aire libre

ZW32-12 Serie de Pollo montado interruptor automático de circuito fácil de operar GB1984 / GB11022 Con interruptor de desconexión al aire libre

Descripción del producto:

El interruptor de circuito montado en poste ZW32-12 es un equipo de distribución al aire libre de voltaje fijo de 12KV, de tres fases AC 50Hz. Se utiliza principalmente para romper y cerrar la corriente de carga,corriente de sobrecarga y corriente de cortocircuitoEl modelo de utilidad es adecuado para la protección y el control en el sistema de distribución de subestaciones y empresas industriales y mineras.y los lugares donde la red eléctrica rural funciona con frecuenciaTambién puede operar el interruptor segmentado de la red eléctrica, y después de instalar el controlador, puede realizar la automatización de la red de distribución.

El interruptor de desconexión de alto voltaje GW9-10 es un interruptor eléctrico que está diseñado para aislar una sección de una red o sistema eléctrico del resto del sistema con fines de mantenimiento o reparación.Se utiliza típicamente en sistemas de transmisión y distribución de energía de alto voltaje.

El interruptor está diseñado para abrirse y cerrarse en condiciones normales o anormales, como una falla o una sobrecorriente.desconecta físicamente la sección del sistema del resto de la red., impidiendo el flujo de electricidad a esa sección.

Los interruptores de desconexión de alto voltaje generalmente están diseñados para operar a voltajes entre 600 voltios y 765.000 voltios, y pueden ser operados manualmente o automáticamente.Por lo general, se instalan en subestaciones o en postes eléctricos., y son un componente importante de la infraestructura de la red eléctrica.

doble efecto de uso cuando los interruptores de circuito utilizanD con desconector de aislamiento!!

Estructura:

1Marco: El marco sirve como el principal componente estructural del interruptor, proporcionando soporte y alojamiento para los componentes internos.

2.Componentes portadores de corriente: Estos componentes incluyen los contactos, conductores y partes portadoras de corriente que forman el camino eléctrico a través del interruptor.Son responsables de conducir e interrumpir el flujo de corriente.

3.Conjunto de imán permanente: El conjunto de imán permanente es un componente crucial del interruptor de circuito.Se compone de imanes permanentes que generan un campo magnético para controlar la acción de desencadenamiento del interruptor de circuitoLos imanes están cuidadosamente posicionados para proporcionar la fuerza magnética deseada para un funcionamiento eficiente y preciso.

4Mecanismo de arranque: El mecanismo de arranque es responsable de iniciar la apertura del interruptor cuando se detecta una condición de falla o sobrecarga.En un interruptor de circuito magnético permanente inteligente, el mecanismo de activación está diseñado para responder de forma rápida y precisa a las señales de fallo recibidas del sistema de control inteligente.

5.Sistema de control inteligente: El sistema de control inteligente es el cerebro del interruptor de circuito.y otros componentes electrónicos que controlan los parámetros eléctricosEl sistema de control también puede contar con interfaces de comunicación para la monitorización remota, registro de datos,y la integración con otros sistemas.

6.Componentes auxiliares: Un interruptor magnético permanente inteligente puede contener varios componentes auxiliares, según la aplicación y los requisitos específicos.Estos pueden incluir indicadores, contactos auxiliares para señales y controles, bloqueos mecánicos y terminales para conexiones de cableado externo.

7Encuadernación: El interruptor está típicamente encerrado dentro de una carcasa para proporcionar protección contra factores ambientales, como polvo, humedad y daños físicos.El recinto puede estar hecho de materiales duraderos como metal o plásticos de alta calidad.

Características:

1.Construcción totalmente cerrada de tipo pilar de tres fases con un alto rendimiento de sellado.

A. Rendimiento de rotura estable y fiable, sin riesgos de combustión o explosión; libre de mantenimiento, de tamaño pequeño, ligero y larga vida útil.

B. Fuerte resistencia a la humedad y al rocío, especialmente adecuado para su uso en zonas frías o húmedas.

C.Materiales importados con un buen rendimiento aislante, resistencia a altas temperaturas, resistencia a los rayos UV y resistencia al envejecimiento.

2Mecanismo de funcionamiento de resorte miniaturizado eficiente y fiable.

A. El motor de almacenamiento de energía tiene un bajo consumo de energía para las operaciones de apertura y cierre; el mecanismo adopta un método de transmisión directa con menos componentes, lo que resulta en una alta fiabilidad.

B. El mecanismo de funcionamiento se coloca en una caja sellada para evitar eficazmente el óxido y mejorar la fiabilidad del mecanismo.

3.Control conveniente y flexible y funcionamiento de combinación libre.

A. Se puede operar manualmente para romper o eléctricamente para abrir y cerrar, así como por control remoto desde una ubicación remota.

B. Se puede combinar con un controlador inteligente para lograr la automatización de la distribución o combinarse con un controlador de recloser para formar un recloser o seccionalizador automático.

C. Puede estar equipado con transformadores de corriente de dos o tres fases para protección contra sobrecorrientes o cortocircuitos.

D. Puede proporcionar señales de adquisición de corriente para controladores inteligentes y puede equiparse con transformadores de corriente de medición de acuerdo con los requisitos del usuario.

E.Puede estar equipado con un interruptor de aislamiento de bloqueo de tres fases con un dispositivo de bloqueo de bloqueo anti-mal funcionamiento incorporado;También se puede instalar con aisladores de pilares de arrestores de sobretensiones para un mantenimiento fácil.

Aplicación:

1.Subestaciones: se utiliza comúnmente tanto en subestaciones interiores como exteriores para la protección y control de la distribución de energía de media tensión.El interruptor de vacío garantiza una interrupción confiable de las corrientes de falla, corrientes de sobrecarga y corrientes de carga, salvaguardando el equipo de la subestación.

2Empresas industriales y mineras: el interruptor de vacío ZW32-12 se utiliza en los sistemas de distribución de las empresas industriales y mineras para proteger motores, transformadores,y otros equipos eléctricos de sobrecorrientes y cortocircuitosAyuda a mantener la estabilidad y seguridad del suministro de energía en estas instalaciones.

3.Redes eléctricas rurales: debido a su capacidad para soportar operaciones frecuentes, el interruptor de vacío es adecuado para su aplicación en redes eléctricas rurales.permitiendo una segmentación eficiente de la red eléctricaAdemás, cuando está equipado con un controlador, permite automatizar la red de distribución, mejorando la fiabilidad y la eficiencia del sistema eléctrico rural.

4Edificios comerciales: el interruptor de vacío también se utiliza en edificios comerciales para la distribución y protección de energía.prevención de daños al equipo y minimización de los tiempos de inactividad.

Parámetro técnico:

ZW32-12

GW9 a 10
