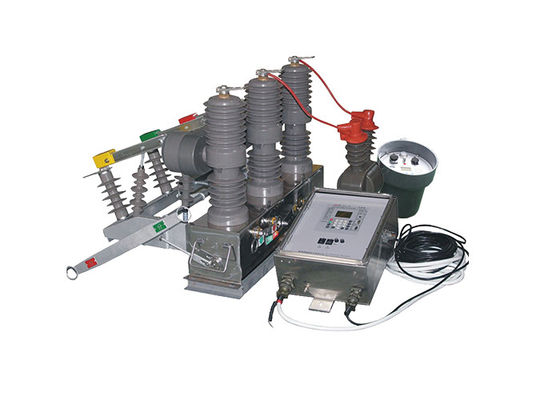

Interruptor de circuito montado en poste de vacío de peso ligero con sensores de secuencia cero y controlador control remoto exterior

Interruptor de circuito montado en poste de vacío de peso ligero con sensores de secuencia cero y controlador control remoto exterior

Descripción del producto:

El interruptor de circuito ZW32-12 ((F) montado en poste con sensores de secuencia cero se refiere a un modelo específico del interruptor de circuito de vacío que está equipado con sensores de secuencia cero.
Sensores de secuencia cero, también conocidos como sensores de corriente residual o transformadores de corriente de secuencia cero,son dispositivos utilizados para detectar y medir las corrientes desequilibradas o residuales en un sistema eléctrico trifásico.Estos sensores están diseñados específicamente para detectar y medir la suma de las corrientes trifásicas, que idealmente deberían ser cero en un sistema equilibrado.
La inclusión de sensores de secuencia cero en el interruptor de vacío ZW32-12 proporciona una funcionalidad y protección adicionales.el interruptor puede detectar fallas en la tierra o condiciones desequilibradas en el sistemaEsto permite una mejor detección de fallos y una respuesta más rápida a condiciones anormales, mejorando la seguridad y fiabilidad del sistema de distribución eléctrica.
Los sensores de secuencia cero permiten al interruptor ZW32-12 proporcionar una protección mejorada contra fallas de tierra, cargas desequilibradas,y otras condiciones anormales que puedan surgir en el sistema eléctricoEsto ayuda a prevenir daños en el equipo, minimizar el tiempo de inactividad y garantizar la seguridad del personal.

Ventajas:

1Tamaño pequeño: El dispositivo está diseñado con un factor de forma compacto, lo que permite una fácil instalación en entornos de espacio limitado.Su pequeño tamaño lo hace adecuado para aplicaciones donde el espacio es una restricción.

2.Peso ligero: El dispositivo es ligero, lo que simplifica el transporte y la instalación.Reduce la carga física durante el manejo y facilita el montaje o la integración en sistemas existentes.

3Libre de mantenimiento: el dispositivo está diseñado para requerir un mantenimiento mínimo. Está construido con componentes duraderos y optimizado para una fiabilidad a largo plazo,reducir la necesidad de inspecciones o reemplazos frecuentesEsta característica ahorra tiempo y recursos en las actividades de mantenimiento.

4.Anticondensación: El dispositivo incorpora medidas para evitar la condensación. Incluye características protectoras como sellado o aislamiento para minimizar el riesgo de acumulación de humedad.Esto ayuda a mantener un rendimiento óptimo y protege los componentes internos de posibles daños causados por la humedad.

5Adapta a condiciones climáticas adversas y ambiente sucio: El dispositivo está diseñado para soportar condiciones climáticas difíciles, como temperaturas extremas, humedad o exposición al polvo y la suciedad.Su robusta construcción y sus características de protección garantizan un funcionamiento fiable en entornos adversos, reduciendo el riesgo de fallas o de deterioro del rendimiento.

Características:

1.Voltaje y corriente nominal: El interruptor está diseñado para sistemas de CA de tres fases con un voltaje nominal adecuado para equipos de distribución al aire libre.Funciona a una frecuencia de 50Hz y tiene un rango de corriente nominal de 630A a 1250AEsta corriente nominal más alta lo hace adecuado para aplicaciones en las que se utilizan cargas de mayor potencia.

2Capacidad de cortocircuito: el interruptor tiene una corriente de cortocircuito de 20kA. Esto significa que puede interrumpir y manejar con eficacia corrientes de fallas de hasta 20.000 Amperios,proporcionar una protección fiable contra cortocircuitos y limitar los daños potenciales al sistema eléctrico.

3Protección y control del sistema: El propósito principal de este interruptor es proteger y controlar el sistema eléctrico.Está diseñado para interrumpir el flujo de corriente durante condiciones de sobrecorrienteAl cortar la corriente, ayuda a prevenir daños en el equipo y garantiza la seguridad del sistema.

4Aplicación en exteriores: Este interruptor está diseñado específicamente para uso en exteriores, por lo que es adecuado para aplicaciones en varios sistemas de distribución al aire libre.Su construcción robusta y su recinto protector le permiten resistir a factores ambientales como las condiciones climáticas, polvo y humedad.

5Aplicaciones industriales y mineras: El interruptor de circuito es muy adecuado para los establecimientos industriales y mineros donde es crucial una distribución de energía fiable y eficiente.Su alta potencia de corriente y su diseño robusto lo hacen adecuado para manejar las demandas de energía de las máquinas y equipos pesados que se encuentran comúnmente en operaciones industriales y mineras.

6Entornos rurales y de operación frecuente: El interruptor es fácil de instalar y operar, por lo que es adecuado para zonas rurales y lugares que requieren una operación frecuente.Su diseño fácil de usar y su rendimiento fiable aseguran un funcionamiento y mantenimiento sin problemas incluso en entornos difíciles.

Estructura:

El interruptor de interrupción de carga está compuesto por pilares, bases y suspensiones para su montaje, fijación y elevación.

1El interruptor de corte de carga de alta tensión de la columna equipado con interruptor de vacío tiene un rendimiento de corte estable y confiable, sin riesgo de ignición y explosión, seguridad, libre de mantenimiento, tamaño pequeño,peso ligero y larga vida útil, etc.

Las características.

2El interruptor de interrupción de carga está completamente cerrado, con buena estanqueidad, resistencia a la humedad y deshumidificación.

3El cierre y la apertura del interruptor de interrupción de carga se pueden operar manualmente, eléctricamente o de forma remota.

4El mecanismo de funcionamiento es novedoso, simple, fiable, de pequeño tamaño, vida mecánica de hasta 10.000 veces, el motor de almacenamiento de energía es un motor de imán permanente de CC,el nivel de voltaje es -220V-110V-48V-24V que se puede elegir.

Introducción del controlador:

1.Con interfaz de comunicación 485 / 232, o a través de fibra óptica, monitoreo remoto inalámbrico; función de aceleración después de volver a cerrar;cuando el interruptor es pesado,aceleración automática en caso de fallo permanente;

2.Cierre remoto/manual para acelerar el desencadenamiento y cierre de re-cierre: el usuario envía energía después de reparar la línea, si se olvida de quitar el interruptor de conexión a tierra, debe acelerar el desencadenamiento.

3.Puede ajustarse el tiempo de retraso de tres cerraduras;

4.El circuito de cierre de salto adopta un diseño anti-mal funcionamiento y tiene función anti-salto;

5. La corriente de secuencia cero puede distinguir entre fallas dentro y fuera de la zona;

6El interruptor de control remoto está diseñado para evitar el mal funcionamiento.

Parámetros técnicos:
