15kV HV interruptor de circuito montado en poste interruptor de circuito automático de reinicio para el sistema de distribución con gancho de cerámica

15kV HV interruptor de circuito montado en poste interruptor de circuito automático de reinicio para el sistema de distribución con gancho de cerámica

Descripción del producto:

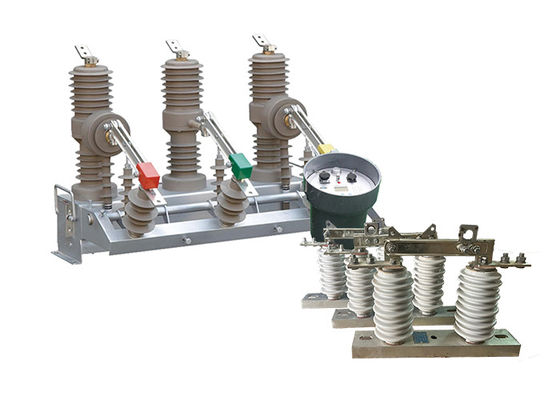

El interruptor de circuito montado en poste ZW32-12 es un equipo de distribución robusto diseñado para aplicaciones exteriores.Este interruptor se utiliza principalmente para interrumpir y cerrar la corriente de carga, corriente de sobrecarga y corriente de cortocircuito dentro de los sistemas electrónicos.

Una de las principales ventajas del interruptor de circuito ZW32-12 es su versatilidad.y redes eléctricas ruralesEsto hace que sea una opción adecuada para una amplia gama de aplicaciones de protección y control.

Además, el interruptor ZW32-12 puede servir como un interruptor seccional, lo que permite un funcionamiento eficiente de la red eléctrica.Se pueden aislar secciones específicas de una red de distribución para fines de mantenimiento o gestión de fallos..

Para mejorar aún más su funcionalidad, el interruptor de circuito ZW32-12 puede integrarse con un controlador.Facilitar el control remotoEsta característica contribuye a la eficiencia y fiabilidad generales de la red de distribución.

El gancho de la serie GW9-10 es un tipo de dispositivo portátil utilizado para aislar y conectar a tierra las líneas de distribución eléctrica para fines de mantenimiento, reparación o emergencia.Es una herramienta versátil que se puede utilizar en una variedad de aplicaciones, incluidas las líneas aéreas de distribución, subestaciones e instalaciones industriales.

Elel ganchoestá diseñado para ser operado por una sola persona, lo que facilita su uso y maniobra; consta de un poste telescópico de fibra de vidrio, que puede extenderse para alcanzar el equipo eléctrico,y un conjunto de accesorios intercambiables, que permiten al usuario realizar una variedad de tareas, como abrir o cerrar interruptores y líneas de conexión a tierra.

El gancho está diseñado para proporcionar una ruptura visible en el circuito eléctrico, lo que ayuda a proteger contra el contacto accidental con el equipo con energía.También está diseñado para soportar condiciones ambientales adversas, como fuertes vientos, lluvia y nieve, lo que lo hace adecuado para su uso en ambientes al aire libre.

Efecto doble del uso cuando el interruptor aislador de la serie GW9-10 se puede utilizar con los interruptores de vacío.

Introducción del controlador:

El controlador admite la comunicación a través de una interfaz 485/232, que permite la monitorización y control remotos. También puede comunicarse a través de fibra óptica o conexiones inalámbricas.

Cuando se detecta un interruptor pesado, el dispositivo acelera automáticamente el proceso de arranque en caso de fallo permanente.

Cierre y recierre por control remoto/manual: el usuario tiene la opción de cerrar y volver a cerrar el circuito de forma remota o manual.si el usuario olvida quitar el interruptor de puesta a tierra al restablecer la energía después de reparar una línea, el dispositivo puede acelerar el proceso de arranque para garantizar la seguridad.

Esta característica proporciona flexibilidad para determinar el retraso adecuado antes de volver a cerrar el circuito después de un fallo.

El circuito de cierre de salto del controlador incorpora un diseño anti-mal funcionamiento. Incluye una función anti-salto para evitar el cierre involuntario del circuito.

El controlador puede distinguir entre fallas dentro de la zona y fuera de la zona basándose en la corriente de secuencia cero.Esta capacidad ayuda a identificar la ubicación de fallas y permite una solución de problemas y mantenimiento más específicos.

Prevención de errores de funcionamiento: el interruptor de control remoto está diseñado para prevenir errores de funcionamiento.Reducir así el riesgo de acciones no intencionadas.

Estructura:

El interruptor de interrupción de carga está compuesto por pilares, bases y suspensiones para su montaje, fijación y elevación.

1El interruptor de corte de carga de alta tensión de la columna equipado con interruptor de vacío tiene un rendimiento de corte estable y confiable, sin riesgo de ignición y explosión, seguridad, libre de mantenimiento, tamaño pequeño,peso ligero y larga vida útil, etc.

Las características.

2El interruptor de interrupción de carga está completamente cerrado, con buena estanqueidad, resistencia a la humedad y deshumidificación.

3El cierre y la apertura del interruptor de interrupción de carga se pueden operar manualmente, eléctricamente o de forma remota.

4El mecanismo de funcionamiento es nuevo, simple, fiable, de pequeño tamaño, vida mecánica de hasta 10.000 veces, el motor de almacenamiento de energía es un motor de imán permanente de CC,el nivel de voltaje es -220V-110V-48V-24V que se puede elegir.

Ventajas:

1Tamaño pequeño: El dispositivo está diseñado con un factor de forma compacto, lo que permite una fácil instalación en entornos de espacio limitado.Su pequeño tamaño lo hace adecuado para aplicaciones donde el espacio es una restricción.

2.Peso ligero: El dispositivo es ligero, lo que simplifica el transporte y la instalación.Reduce la carga física durante el manejo y facilita el montaje o la integración en sistemas existentes.

3Libre de mantenimiento: el dispositivo está diseñado para requerir un mantenimiento mínimo. Está construido con componentes duraderos y optimizado para una fiabilidad a largo plazo,reducir la necesidad de inspecciones o reemplazos frecuentesEsta característica ahorra tiempo y recursos en las actividades de mantenimiento.

4.Anti-condensación: El dispositivo incorpora medidas para evitar la condensación. Incluye características de protección tales como sellado o aislamiento para minimizar el riesgo de acumulación de humedad.Esto ayuda a mantener un rendimiento óptimo y protege los componentes internos de posibles daños causados por la humedad.

5.Adapta a condiciones climáticas adversas y ambiente sucio: El dispositivo está diseñado para soportar condiciones climáticas difíciles, como temperaturas extremas, humedad o exposición al polvo y la suciedad.Su robusta construcción y sus características de protección garantizan un funcionamiento fiable en entornos adversos, reduciendo el riesgo de fallas o de deterioro del rendimiento.

Aplicación:

1Sistemas de distribución de energía: El interruptor puede usarse en redes de distribución de energía, incluidas subestaciones, interruptores y paneles de distribución.Sus funciones de control inteligentes proporcionan capacidades mejoradas de vigilancia y protección, lo que permite un funcionamiento eficiente y fiable del sistema de distribución.

2Instalaciones industriales: El interruptor es adecuado para proteger los equipos eléctricos y las máquinas en entornos industriales.y sistemas de automatización de procesos, garantizando la seguridad y el funcionamiento ininterrumpido de los procesos industriales críticos.

3Sistemas de energía renovable: El interruptor es adecuado para su uso en sistemas de energía renovable, como plantas de energía solar y parques eólicos.garantizar la protección de equipos sensibles de energía renovable y prevenir daños causados por sobrecargas o fallas.

4Estaciones de carga de vehículos eléctricos: Con la creciente adopción de vehículos eléctricos (VE), el interruptor de circuito magnético permanente inteligente se puede utilizar en estaciones de carga de vehículos eléctricos.Proporciona una protección rápida y precisa contra sobrecorrientes y cortocircuitos, garantizando operaciones de carga seguras y fiables.

5Sistemas de gestión de la energía: las características de control inteligente del interruptor lo hacen compatible con los sistemas de gestión de la energía.Se puede integrar en sistemas de hogar inteligente o de automatización de edificios para optimizar el consumo de energía, monitorear los parámetros eléctricos y habilitar las funciones de descarga o respuesta a la demanda.

Condición:

1.Altitud: no más de 2000 metros;

2Temperatura: -45 ° C ~ + 40 ° C. Diferencia de temperatura diaria: 25 ° C.

3Velocidad del viento: no más de 35 m / s

4No hay lugares inflamables, explosivos peligrosos, corrosión química y vibraciones violentas.

Parámetro técnico:

ZW32-12

GW9 a 10
