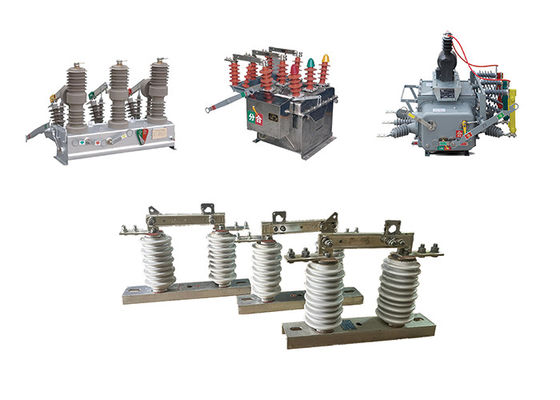

Interruptor de desconexión cerámico para exteriores 1000A Color gris para romper o conectar utilizado con interruptor de circuito de vacío exterior
Descripción del producto:
Los interruptores de desconexión exteriores se utilizan en los sistemas de transmisión y distribución de energía de alto voltaje para desconectar los circuitos de sus fuentes de energía con fines de mantenimiento o reparación.Proporcionan un medio para aislar el circuito de la fuente de alimentación, que permite a los trabajadores realizar sus tareas de forma segura sin riesgo de descarga eléctrica.
El funcionamiento de un interruptor de desconexión exterior implica un poste giratorio que controla la apertura y cierre de la hoja del interruptor o el contacto.la hoja puede ser activada o desactivadaEste mecanismo permite una indicación manual y visible del estado del interruptor.
Para garantizar la seguridad del operador, el poste del interruptor de desconexión está típicamente hecho de un material no conductor, como fibra de vidrio o materiales compuestos,que proporciona aislamiento contra el alto voltaje presente en el sistemaEste aislamiento protege al operador de las descargas eléctricas al operar el interruptor.
Los interruptores de desconexión exteriores están disponibles en varios diseños y tamaños para acomodar diferentes voltajes y corrientes de los circuitos que controlan.Por lo general, se colocan en postes o estructuras al aire libre.En combinación con otros dispositivos de protección, como interruptores y fusibles, los dispositivos de protección de la luz se utilizan para proteger la luz de la luz.Los interruptores de desconexión contribuyen a la seguridad y fiabilidad generales del sistema eléctrico al proporcionar un medio de aislamiento y protección..
Características:
1Aislamiento: el interruptor se utiliza para aislar una sola fase del sistema de energía con fines de mantenimiento o reparación.
2Nivel de alto voltaje: Estos interruptores están diseñados para manejar niveles de alto voltaje, que generalmente van desde unos pocos kilovoltios hasta varios cientos de kilovoltios.
3.Operación manual: el interruptor se maneja manualmente con un gancho o una palanca. El operador debe estar capacitado en el funcionamiento seguro del interruptor.
4Indicadores visuales: Algunos interruptores tienen indicadores visuales que muestran si el interruptor está abierto o cerrado, lo que facilita que los operadores conozcan el estado del circuito.
5Durabilidad: Estos interruptores están diseñados para soportar condiciones ambientales adversas, como temperaturas extremas, humedad y sustancias corrosivas.
6Características de seguridad: El interruptor está diseñado con características de seguridad para proteger a los operadores de los peligros eléctricos, como los materiales aislantes que evitan el contacto accidental con piezas activas.
7Tamaño compacto: Los interruptores aislantes de alto voltaje monofásicos suelen ser compactos y pueden instalarse en espacios reducidos.
Estructura:
1Cuerpo del aislante de porcelana: El cuerpo del aislante es el componente principal del aislante, y generalmente está hecho de porcelana de alta resistencia.Está diseñado para proporcionar aislamiento eléctrico entre el conductor y la estructura de soporte, y se moldea en la forma y tamaño deseados.
2.Fittings de extremos metálicos: Los accesorios de extremos metálicos están conectados al cuerpo del aislante y proporcionan un medio para conectar el aislante al conductor y a la estructura de soporte.Por lo general, están hechos de acero galvanizado u otro material resistente a la corrosión, y pueden diseñarse con características especiales como hendiduras o juntas de bolas y enchufes para facilitar su instalación.
3Compuesto de sellado: se utiliza un compuesto de sellado para sellar la unión entre el cuerpo del aislante y los accesorios de extremo metálicos, evitando que la humedad y los contaminantes entren en el interior del aislante.
4.Hardware: se utilizan herramientas como pernos, tuercas y colgantes para sujetar los accesorios de extremo metálicos al cuerpo aislante y la estructura de soporte.
Tapones de ajuste: Los tapones de ajuste se utilizan para proteger los accesorios de extremo metálicos de la corrosión y el daño, y pueden estar hechos de plástico u otros materiales.
5. Características adicionales: Dependiendo de la aplicación específica, los aisladores eléctricos de alto voltaje de porcelana pueden diseñarse con características adicionales como barreras aislantes, trampolines de arco,y interruptores de tierra para mejorar su rendimiento y seguridad.
Operación:
1 Preparación:Antes de operar el interruptor, el circuito debe estar desactivado y conectado a tierra adecuadamente para evitar cualquier peligro eléctrico.
2 Cerrar el interruptor:Para cerrar el interruptor, el operador mueve manualmente o remotamente el mango del interruptor o la palanca de control a la posición cerrada.permitiendo que la corriente fluya a través del circuito.
3 Abrir el interruptor:Para abrir el interruptor, el operador mueve manualmente o remotamente el mango del interruptor o la palanca de control a la posición abierta.interrumpir el flujo de corriente.
4 Gestión del arco:Cuando se abre el interruptor, puede producirse un arco eléctrico entre los contactos, lo que puede ser peligroso y dañar el interruptor.el interruptor puede estar equipado con dispositivos tales como trampolines de arco o bobinas de escape.
5 Seguridad:Los operadores de interruptores de desconexión de alta tensión deben seguir procedimientos de seguridad adecuados para prevenir los peligros eléctricos.y siguiendo los procedimientos de bloqueo/etiquetado.
Aplicación:
Aislamiento de circuito: Los interruptores aisladores de alto voltaje se utilizan para aislar una sección de un circuito de alto voltaje con fines de mantenimiento, reparación o prueba.la sección puede desconectarse efectivamente del resto del sistema, lo que permite que el trabajo se realice de forma segura.
Intercambio de carga: Los interruptores de aislamiento de alto voltaje se pueden usar como interruptores de carga para controlar el flujo de energía eléctrica en un circuito.Son especialmente útiles en situaciones en las que la carga es relativamente pequeña y no requiere un interruptor de circuito o fusible.
Protección de líneas aéreas: Los interruptores de aislamiento de alto voltaje a menudo se instalan en líneas aéreas de energía para proporcionar protección contra rayos y otras perturbaciones eléctricas.Al aislar una sección de la línea, el interruptor puede ayudar a prevenir daños en el equipo y reducir el riesgo de cortes de energía.
Protección del transformador: Los interruptores de aislamiento de alto voltaje también se utilizan para proteger los transformadores aislándolos de la red eléctrica en caso de fallo o sobrecarga.el transformador puede desconectarse de la red, evitando daños en el transformador y otros equipos.
Condición:
1.La altitud máxima en la zona especificada no excederá de 1000 metros sobre el nivel del mar. Esta limitación de altitud es pertinente para la instalación y el funcionamiento del equipo.
2La temperatura del aire ambiente tiene ciertos límites. La temperatura máxima no debe exceder +40°C, y la temperatura mínima puede variar en función de la zona específica.la temperatura mínima no debe bajar por debajo de -30°C, mientras que en las zonas de Paramos, no debería bajar por debajo de -40 °C.
3La presión del viento no debe exceder de 700 Pascal (Pa), lo que corresponde a una velocidad del viento de aproximadamente 34 metros por segundo.Este límite garantiza que el equipo pueda soportar la fuerza del viento sin comprometer su funcionalidad o integridad estructural..
4La intensidad del terremoto no debe exceder los 8 grados, lo que se refiere a la intensidad máxima de actividad sísmica que el equipo puede soportar sin daños.La escala específica utilizada para medir la intensidad del terremoto puede depender de la región o del país.
5.El entorno de trabajo debe estar libre de frecuentes vibraciones violentas. Este requisito garantiza que el equipo permanezca estable y funcional en condiciones normales de funcionamiento.Las vibraciones excesivas pueden afectar el rendimiento y la vida útil del aislante.
6Los aisladores de tipo ordinario deben instalarse en lugares alejados de gases, humo, deposiciones químicas, niebla de sal, polvo y otras sustancias explosivas o corrosivas.Estos materiales pueden tener efectos perjudiciales sobre el aislamiento y las capacidades de conducción del aislante, lo que podría comprometer su rendimiento y seguridad.
7Los aisladores de tipo a prueba de contaminación están diseñados para su uso en zonas con contaminación severa.No debe haber sustancias explosivas o materiales que puedan causar fuego.Este requisito garantiza que el aislador siga siendo seguro y funcional a pesar de las difíciles condiciones ambientales.
Parámetros técnicos:
| Número de serie. |
Parámetro |
Unidad |
Datos obtenidos |
| 1 |
Voltagem nominal |
el kV |
12 |
| 2 |
Corriente nominal |
Número de modelo. |
(H) GW9-12 ((W)/630-20 |
A. No |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corriente resistente de corto tiempo |
Número de modelo. |
(H) GW9-12 ((W)/630-20 |
KA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nivel de aislamiento nominal |
La ola de rayos soporta el voltaje ((pico) |
Polar a la Tierra
(Positivo y negativo) |
el kV |
75 |
Interfractura
(Positivo y negativo) |
85 |
Tensión de resistencia de frecuencia industrial
(1 min)
(Valor efectivo) |
Prueba en seco/prueba en húmedo |
Polar a la Tierra |
42 ((Seco)
34 ((Humedad) |
| Interfractura |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Humedad) |
| 5 |
Resistencia del circuito principal |
Cuota de mercado |
630 |
| 1000 |
| 1250 |
| 6 |
Tiempo de vida mecánica |
las veces |
50 |
| 50 |
80
|
