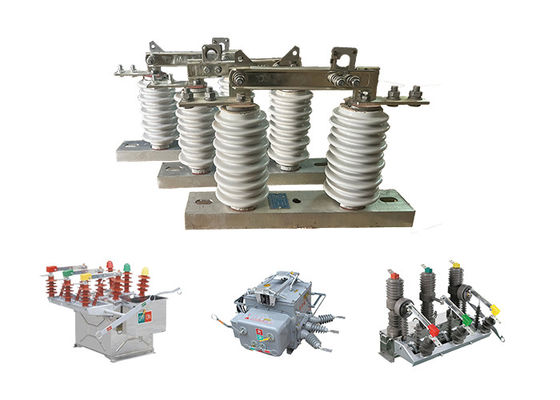

Interruptor eléctrico de desconexión exterior para desconexión e aislamiento Interruptor de desconexión de alta tensión de cerámica y acero

Interruptor eléctrico de desconexión exterior para desconexión e aislamiento Interruptor de desconexión de alta tensión de cerámica y acero

Descripción del producto:

El interruptor de aislamiento de alto voltaje, también conocido como interruptor de desconexión o interruptor de aislamiento, es un componente esencial en los sistemas de energía de alto voltaje.Tiene el propósito de desconectar o aislar una sección específica de un circuito eléctrico de su fuente de alimentación.

La función principal del interruptor de aislamiento de alto voltaje es romper físicamente el circuito eléctrico, creando una separación entre el equipo y la fuente de energía.Esta desconexión y aislamiento permiten al personal de mantenimiento trabajar con seguridad en el equipo sin riesgo de descarga eléctrica.

A diferencia de un interruptor de vacío, el interruptor de aislamiento de alto voltaje no proporciona capacidades de extinción de arco.No está diseñado para interrumpir o apagar los arcos eléctricos que puedan ocurrir durante el cambio de circuito o en condiciones de falla..

En los sistemas de energía de alto voltaje, el interruptor de aislamiento de alto voltaje a menudo se coordina con un interruptor de circuito de vacío.El interruptor de circuito es responsable de detectar fallos y desencadenar para interrumpir el flujo de corriente, mientras que el aislador de desconexión se activa para aislar físicamente el circuito e indicar visualmente la desconexión.

El interruptor de aislamiento de alta tensión juega un papel fundamental en la seguridad del personal de mantenimiento.el aislador de desconexión se activa para abrir el circuito y crear un hueco de aire visibleEsta acción confirma que el equipo está desactivado y seguro para las actividades de mantenimiento.

Aplicación:

1Los interruptores de desconexión exteriores son componentes esenciales en los sistemas de transmisión y distribución de energía.ya que permiten aislar secciones específicas de la red para trabajos de mantenimiento o reparaciónTambién pueden utilizarse para aislar secciones de la red en caso de avería u otras condiciones anormales.

2Estos interruptores están diseñados para manejar altos voltajes y corrientes, y generalmente están construidos con materiales duraderos y robustos como acero inoxidable, aluminio o cobre.Están diseñados para resistir las duras condiciones ambientales, como temperaturas extremas, fuertes vientos y fuertes lluvias.

3Existen varios tipos de interruptores de desconexión de alto voltaje, incluidos los interruptores de aire, los interruptores inmersos en aceite y los interruptores aislados en gas.y trabajan usando un conjunto de contactos que se separan físicamente cuando se abre el interruptorLos interruptores sumergidos en aceite se utilizan típicamente en aplicaciones de alto voltaje y se llenan de aceite para evitar el arco cuando se abre el interruptor.Los interruptores aislados por gas utilizan gas hexafluoruro de azufre para aislar los contactos del interruptor, lo que permite diseños de interruptores más pequeños y compactos.

4Los interruptores de desconexión de alta tensión deberán ser operados y mantenidos por personal cualificado que haya recibido la formación adecuada.incluido el uso de equipos de protección individual adecuados y el seguimiento de procedimientos de bloqueo/etiquetado para evitar la activación accidental del equipo.El mantenimiento y las pruebas periódicas de los interruptores de desconexión de alto voltaje también son importantes para garantizar que funcionen correctamente y sean seguros de usar.

El interruptor de desconexión exterior separa la parte conductora de la base utilizando un aislante para garantizar una distancia de aislamiento de trabajo normal y fijar la parte conductora, aislante,y base como dispositivo de conmutación integralCuando se encuentra en posición abierta, hay un hueco visible y una distancia de aislamiento de ruptura adecuada para soportar el voltaje de trabajo normal.puede transportar con fiabilidad la corriente de trabajo normal y la corriente de fallo de cortocircuitoDebido a la presencia de un dispositivo de extinción de arco dedicado, sólo se puede utilizar para cambiar circuitos con voltaje pero sin carga.Las operaciones de apertura y cierre se llevan a cabo mediante el uso de un gancho aislante para tirar o empujar el orificio redondo en el bloqueo, causando que el gancho de bloqueo dinámico se desconecte y se conecte con el gancho de bloqueo estático.

Características:

1Nivel de alto voltaje: Los interruptores de aislamiento de alto voltaje están diseñados para soportar altos niveles de voltaje, que generalmente van desde varios miles de voltios hasta varios cientos de miles de voltios.

2.Construcción robusta: Los interruptores de aislamiento de alto voltaje generalmente están hechos de materiales que son altamente resistentes al arco eléctrico, la corrosión y otras formas de daño, como porcelana o polímero.

3.Arc Chutes: Muchos interruptores de aislamiento de alto voltaje están diseñados con arc chutes, que ayudan a disipar el calor generado por el arco eléctrico y evitar daños en el interruptor.

4Interruptor de tierra: Algunos interruptores de aislamiento de alto voltaje están equipados con un interruptor de tierra, que proporciona un nivel adicional de seguridad al conectar la sección aislada del circuito.

5Mecanismo de bloqueo: para evitar el cierre accidental del interruptor durante el trabajo de mantenimiento.Muchos interruptores de aislamiento de alto voltaje están equipados con un mecanismo de bloqueo que evita que el interruptor se cierre hasta que se hayan seguido todos los procedimientos de seguridad.

6Indicadores visuales: los interruptores de aislamiento de alto voltaje también pueden incluir indicadores visuales, como luces o banderas,que proporcionen una indicación clara de si el interruptor se encuentra en posición abierta o cerrada.

Condición:

1La altitud no excede los 1000 m.

2.La temperatura del aire ambiente: máximo + 40'C; mínimo:área general -30'C, paramos -40'C;

3.La presión del viento no excederá de 700 Pa. ((corresponde a una velocidad del viento de 34 m/s);

4La intensidad del terremoto no excede los 8 grados.

5.La situación de trabajo es libre de frecuentes vibraciones violentas;

6.El lugar de instalación del aislador de tipo ordinario debe mantenerse alejado de gases, deposiciones químicas de humo, niebla de sal, polvo

y otros materiales explosivos y corrosivos que afecten seriamente el aislamiento y la capacidad de conducción del aislante

7.El aislador tipo a prueba de contaminación se aplica a la zona de conducción sucia grave, sin embargo, no debe ser cualquier materia explosiva y las materias que causan fuego

Parámetros técnicos:
