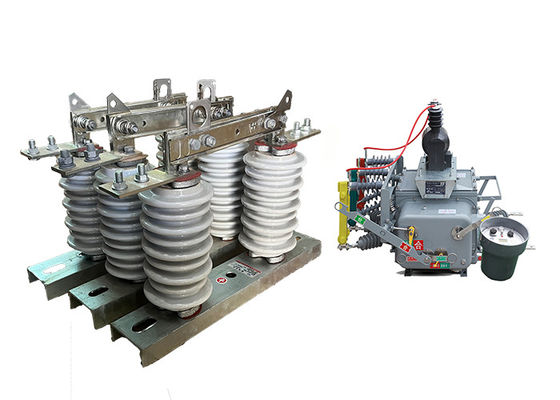

Cerámica GW9-10 1250A Interruptor de desconexión al aire libre AC Power Hookstick Interruptor de desconexión operado para el sistema de distribución

Cerámica GW9-10 1250A Interruptor de desconexión al aire libre AC Power Hookstick Interruptor de desconexión operado para el sistema de distribución

Descripción del producto:

El interruptor de desconexión exterior de la serie GW9-10 es un tipo de dispositivo portátil utilizado para aislar y conectar a tierra las líneas de distribución eléctrica para fines de mantenimiento, reparación o emergencia.Es una herramienta versátil que se puede utilizar en una variedad de aplicaciones, incluidas las líneas aéreas de distribución, subestaciones e instalaciones industriales.

El interruptor de desconexión exterior está diseñado para ser operado por una sola persona, por lo que es fácil de usar y maniobrar.que puede extenderse para alcanzar el equipo eléctrico, y un conjunto de accesorios intercambiables, que permiten al usuario realizar una variedad de tareas, como abrir o cerrar interruptores y líneas de conexión a tierra.

El interruptor de desconexión exterior está diseñado para proporcionar una ruptura visible en el circuito eléctrico, lo que ayuda a proteger contra el contacto accidental con el equipo con energía.También está diseñado para soportar condiciones ambientales adversas, como fuertes vientos, lluvia y nieve, lo que lo hace adecuado para su uso en ambientes al aire libre.

Aplicación:

1Mantenimiento y reparación: El interruptor de desconexión se utiliza para aislar una sección de la línea eléctrica con fines de mantenimiento o reparación.Esto permite que el personal de mantenimiento trabaje de forma segura sin riesgo de electrocución.

2.Descarga: en caso de sobrecarga de energía, se puede utilizar el interruptor de desconexión para eliminar la carga y evitar daños a la línea eléctrica o al equipo.

3Aislamiento de fallas: el interruptor de desconexión se puede utilizar para aislar una sección de la línea eléctrica en caso de fallo, como un cortocircuito o una falla de tierra.Esto evita que el fallo se propague a otras partes de la red y cause más daños..

4Operaciones de conmutación: el interruptor de desconexión se utiliza para operaciones de conmutación, como conectar o desconectar fuentes de energía o redirigir la energía a diferentes partes de la red.

5Protección: El interruptor de desconexión se utiliza a menudo junto con otros dispositivos de protección, como interruptores y fusibles, para proteger la línea eléctrica y el equipo de daños.

6Energía renovable: con el uso creciente de fuentes de energía renovables, como el viento y la energía solar, se utilizan interruptores de desconexión para conectar y desconectar estas fuentes de la red eléctrica.

Operación:

El interruptor de desconexión exterior separa la parte conductora de la base utilizando un aislante para garantizar una distancia de aislamiento de trabajo normal y fijar la parte conductora, aislante,y base como dispositivo de conmutación integralCuando se encuentra en posición abierta, hay un hueco visible y una distancia de aislamiento de ruptura adecuada para soportar el voltaje de trabajo normal.puede transportar con fiabilidad la corriente de trabajo normal y la corriente de fallo de cortocircuitoDebido a la presencia de un dispositivo de extinción de arco dedicado, sólo se puede utilizar para cambiar circuitos con voltaje pero sin carga.Las operaciones de apertura y cierre se llevan a cabo mediante el uso de un gancho aislante para tirar o empujar el orificio redondo en el bloqueo, causando que el gancho de bloqueo dinámico se desconecte y se conecte con el gancho de bloqueo estático.

Estructura:

1Cuerpo del aislante de porcelana: El cuerpo del aislante es el componente principal del aislante, y generalmente está hecho de porcelana de alta resistencia.Está diseñado para proporcionar aislamiento eléctrico entre el conductor y la estructura de soporte, y se moldea en la forma y tamaño deseados.

2.Fittings de extremos metálicos: Los accesorios de extremos metálicos están conectados al cuerpo del aislante y proporcionan un medio para conectar el aislante al conductor y a la estructura de soporte.Por lo general, están hechos de acero galvanizado u otro material resistente a la corrosión, y pueden diseñarse con características especiales como hendiduras o juntas de bolas y enchufes para facilitar su instalación.

3Compuesto de sellado: se utiliza un compuesto de sellado para sellar la unión entre el cuerpo del aislante y los accesorios de extremo metálicos, evitando que la humedad y los contaminantes entren en el interior del aislante.

4.Hardware: se utilizan herramientas como pernos, tuercas y colgantes para sujetar los accesorios de extremo metálicos al cuerpo aislante y la estructura de soporte.

Tapones de ajuste: Los tapones de ajuste se utilizan para proteger los accesorios de extremo metálicos de la corrosión y el daño, y pueden estar hechos de plástico u otros materiales.

5. Características adicionales: Dependiendo de la aplicación específica, los aisladores eléctricos de alto voltaje de porcelana pueden diseñarse con características adicionales como barreras aislantes, trampolines de arco,y interruptores de tierra para mejorar su rendimiento y seguridad.

Las condiciones:

Parámetros técnicos:
