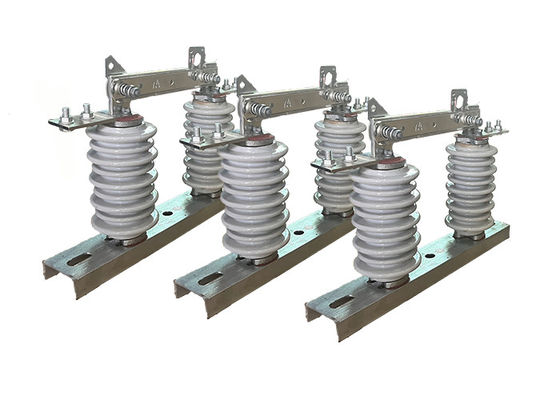

Interruptor de desconexión industrial para el sistema de distribución de alta tensión

Interruptor de desconexión industrial para el sistema de distribución de alta tensión

Descripción del producto:

El interruptor de desconexión exterior, también conocido como interruptor de aislamiento, es un componente indispensable en los sistemas de energía de alto voltaje.Su propósito principal es desconectar o aislar una sección específica de un circuito eléctrico de su fuente de energía.
La función principal del interruptor de desconexión exterior es romper físicamente el circuito eléctrico, separando efectivamente el equipo de la fuente de alimentación.Esta desconexión y aislamiento permiten al personal de mantenimiento trabajar en el equipo de forma segura, minimizando el riesgo de descarga eléctrica.
Es importante tener en cuenta que, a diferencia de un interruptor de vacío, el interruptor de desconexión exterior no posee capacidades de extinción de arco.No está diseñado para interrumpir o apagar los arcos eléctricos que puedan ocurrir durante el cambio de circuito o en condiciones de falla..
En los sistemas de energía de alto voltaje, el interruptor de aislamiento de alto voltaje a menudo se coordina con un interruptor de circuito de vacío.El interruptor de circuito es responsable de detectar fallos y desencadenar para interrumpir el flujo de corriente, mientras que el aislador de desconexión se utiliza para aislar físicamente el circuito y proporcionar una indicación visual de la desconexión.
El interruptor de desconexión exterior juega un papel fundamental en la seguridad del personal de mantenimiento.el aislador de desconexión se activa para abrir el circuito y crear un hueco de aire visibleEsta acción sirve como confirmación de que el equipo está desactivado y seguro para las actividades de mantenimiento.
El interruptor de desconexión exterior, también conocido como interruptor de desconexión o interruptor de aislamiento, es un componente indispensable en los sistemas de energía de alto voltaje.Su propósito principal es desconectar o aislar una sección específica de un circuito eléctrico de su fuente de energía.


Aplicación:

1Aislamiento del circuito: Los interruptores aisladores de alto voltaje se utilizan para aislar una sección de un circuito de alto voltaje con fines de mantenimiento, reparación o prueba.la sección puede desconectarse efectivamente del resto del sistema, lo que permite que el trabajo se realice de forma segura.

2.Conmutación de carga: Los interruptores de aislamiento de alto voltaje se pueden usar como interruptores de carga para controlar el flujo de energía eléctrica en un circuito.Son especialmente útiles en situaciones en las que la carga es relativamente pequeña y no requiere un interruptor de circuito o fusible.

3Protección de líneas aéreas: los interruptores aislantes de alto voltaje a menudo se instalan en líneas aéreas de energía para proporcionar protección contra rayos y otras perturbaciones eléctricas.Al aislar una sección de la línea, el interruptor puede ayudar a prevenir daños en el equipo y reducir el riesgo de cortes de energía.

4Protección del transformador: los interruptores de aislamiento de alto voltaje también se utilizan para proteger los transformadores aislándolos de la red eléctrica en caso de fallo o sobrecarga.el transformador puede desconectarse de la red, evitando daños en el transformador y otros equipos.

Operación:

1 Preparación: Antes de activar el interruptor, el circuito debe estar desactivado y conectado correctamente a tierra para evitar cualquier peligro eléctrico.El interruptor debe inspeccionarse para detectar cualquier signo de daño o desgaste..
2 Cierre del interruptor: para cerrar el interruptor, el operador mueve manualmente o de forma remota el mango del interruptor o la palanca de control a la posición cerrada.permitiendo que la corriente fluya a través del circuito.
3 Abrir el interruptor: para abrir el interruptor, el operador mueve manualmente o de forma remota el mango del interruptor o la palanca de control a la posición abierta.interrumpir el flujo de corriente.
4 Gestión del arco: cuando se abre el interruptor, puede producirse un arco eléctrico entre los contactos, lo que puede ser peligroso y dañar el interruptor.el interruptor puede estar equipado con dispositivos tales como trampolines de arco o bobinas de escape.
5 Seguridad: Los operadores de interruptores de desconexión de alta tensión deben seguir procedimientos de seguridad adecuados para prevenir los peligros eléctricos.y siguiendo los procedimientos de bloqueo/etiquetado.

Estructura:

El producto que se describe está compuesto por una base (placa), un aislante de postes, una parte conductora y un dispositivo de bloqueo.El cuchillo está instalado en la cabeza del cuchillo de contacto dinámico a través de pernos y está conectado por separado con la cabeza de contacto estáticoCada lado se mantiene en un buen estado de contacto por la presión del resorte de compresión.que aumenta la superficie de disipación de calor y reduce el aumento de la temperaturaEsto contribuye a la resistencia mecánica del cuchillo y lo hace dinámicamente y térmicamente estable contra cortocircuitos.
Las partes de bloqueo instaladas en el extremo no giratorio del cuchillo de contacto y el gancho de bloqueo estático en el contacto estático forman el dispositivo de bloqueo de apertura.el dispositivo se bloquea automáticamente, para que el cuchillo de freno no se caiga debido a su propio peso o a la acción de la energía eléctrica, lo que podría hacer que el freno se abra sin causa.
Este producto se utiliza comúnmente en los sistemas de transmisión y distribución de energía y desempeña un papel crucial para garantizar el correcto funcionamiento de la red eléctrica.Cuando se trabaje con estos interruptores se deben seguir procedimientos de seguridad adecuados., y sólo se debe permitir que el personal cualificado y capacitado los opere y mantenga.

Condición:

1.La altitud máxima en la zona especificada no excederá de 1000 metros sobre el nivel del mar. Esta limitación de altitud es pertinente para la instalación y el funcionamiento del equipo.

2La temperatura del aire ambiente tiene ciertos límites. La temperatura máxima no debe exceder +40°C, y la temperatura mínima puede variar en función de la zona específica.la temperatura mínima no debe bajar por debajo de -30°C, mientras que en las zonas de Paramos, no debería bajar por debajo de -40 °C.

3La presión del viento no debe exceder de 700 Pascal (Pa), lo que corresponde a una velocidad del viento de aproximadamente 34 metros por segundo.Este límite garantiza que el equipo pueda soportar la fuerza del viento sin comprometer su funcionalidad o integridad estructural..

4La intensidad del terremoto no debe exceder los 8 grados, lo que se refiere a la intensidad máxima de actividad sísmica que el equipo puede soportar sin daños.La escala específica utilizada para medir la intensidad del terremoto puede depender de la región o del país.

5.El entorno de trabajo debe estar libre de frecuentes vibraciones violentas. Este requisito garantiza que el equipo permanezca estable y funcional en condiciones normales de funcionamiento.Las vibraciones excesivas pueden afectar el rendimiento y la vida útil del aislante.

6Los aisladores de tipo ordinario deben instalarse en lugares alejados de gases, humo, deposiciones químicas, niebla de sal, polvo y otras sustancias explosivas o corrosivas.Estos materiales pueden tener efectos perjudiciales sobre el aislamiento y las capacidades de conducción del aislante, lo que podría comprometer su rendimiento y seguridad.

7Los aisladores de tipo a prueba de contaminación están diseñados para su uso en zonas con contaminación severa.No debe haber sustancias explosivas o materiales que puedan causar fuego.Este requisito garantiza que el aislador siga siendo seguro y funcional a pesar de las difíciles condiciones ambientales.

Parámetros técnicos:
