Descripción del producto:

El interruptor de desconexión exterior es un tipo de dispositivo portátil utilizado para aislar y conectar a tierra las líneas de distribución eléctrica para fines de mantenimiento, reparación o emergencia.Es una herramienta versátil que se puede utilizar en una variedad de aplicaciones, incluidas las líneas aéreas de distribución, subestaciones e instalaciones industriales.

El o está diseñado para ser operado por una sola persona, por lo que es fácil de usar y maniobrar.y un conjunto de accesorios intercambiables, que permiten al usuario realizar una variedad de tareas, como abrir o cerrar interruptores y líneas de conexión a tierra.

El interruptor de aislamiento está diseñado para proporcionar una ruptura visible en el circuito eléctrico, lo que ayuda a proteger contra el contacto accidental con el equipo con energía.También está diseñado para soportar condiciones ambientales adversas, como fuertes vientos, lluvia y nieve, lo que lo hace adecuado para su uso en ambientes al aire libre.

Estructura:

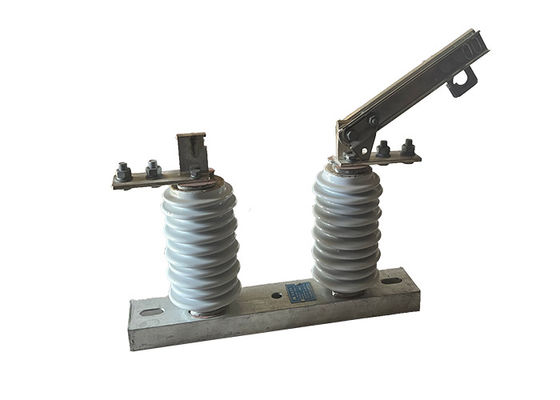

Este producto está compuesto de base (placa), poste aislante, parte conductora y dispositivo de bloqueo.y el otro extremo del cuchillo está conectado por separado con la cabeza de contacto estáticaCada cuchillo es de tipo ranura, lo que no sólo aumenta la superficie de disipación de calor del cuchillo,pero también favorecen la reducción del aumento de la temperatura, y mejorar la resistencia mecánica del cuchillo, haciendo la estabilidad térmica dinámica contra cortocircuito.Las partes de bloqueo instaladas en el extremo no giratorio del cuchillo de contacto y el gancho de bloqueo estático en el contacto estático constituyen el dispositivo de bloqueo de apertura., que se bloquea automáticamente cuando el freno está cerrado, de modo que el cuchillo de freno no se caiga por sí mismo debido a su propio peso o a la acción de la energía eléctrica,que resulte en la apertura del freno sin causa.

Aplicación:

1Aislamiento del circuito: Los interruptores aisladores de alto voltaje se utilizan para aislar una sección de un circuito de alto voltaje con fines de mantenimiento, reparación o prueba.la sección puede desconectarse efectivamente del resto del sistema, lo que permite que el trabajo se realice de forma segura.

2.Conmutación de carga: Los interruptores de aislamiento de alto voltaje se pueden usar como interruptores de carga para controlar el flujo de energía eléctrica en un circuito.Son especialmente útiles en situaciones en las que la carga es relativamente pequeña y no requiere un interruptor de circuito o fusible.

3Protección de líneas aéreas: los interruptores aislantes de alto voltaje a menudo se instalan en líneas aéreas de energía para proporcionar protección contra rayos y otras perturbaciones eléctricas.Al aislar una sección de la línea, el interruptor puede ayudar a prevenir daños en el equipo y reducir el riesgo de cortes de energía.

4Protección del transformador: los interruptores de aislamiento de alto voltaje también se utilizan para proteger los transformadores aislándolos de la red eléctrica en caso de fallo o sobrecarga.el transformador puede desconectarse de la red, evitando daños en el transformador y otros equipos.

Condición:

1.La altitud máxima para la instalación no debe exceder de 1000 m.

2.La temperatura del aire ambiente no debe exceder los +40°C y, en zonas generales, no debe caer por debajo de -30°C. En las zonas de Paramos, no debe caer por debajo de -40°C.

3.La presión del viento no debe exceder de 700 Pa, lo que corresponde a una velocidad del viento de 34 m/s.

4El aislante debe ser capaz de soportar terremotos de hasta 8 grados de intensidad.

5.El aislante debe instalarse en un lugar donde no haya frecuentes vibraciones violentas.

6.En el caso de los aisladores de tipo ordinario, deben mantenerse alejados de los gases, el humo, las deposiciones químicas, la niebla de sal, el polvo,y otros materiales explosivos y corrosivos que puedan afectar gravemente la capacidad de aislamiento y conducción del aislante.

7Los aisladores de tipo a prueba de contaminación son adecuados para su uso en zonas de conducción muy sucias, pero no deben instalarse en zonas con materiales explosivos o incendiarios.

Parámetros técnicos:
