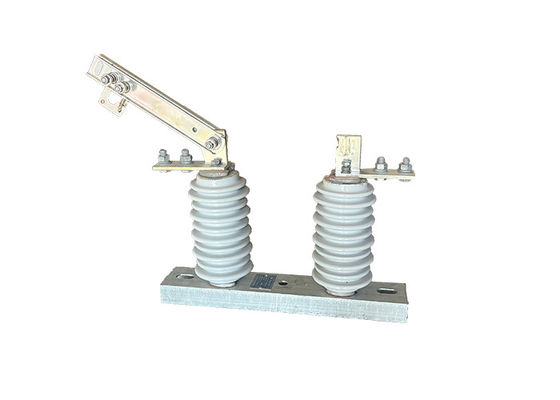

Interruptor de alta tensión de alta tensión para el exterior AC Power Mejor efecto utilizado con el interruptor de circuito de vacío exterior para el sistema de energía

Interruptor de alta tensión de alta tensión para el exterior AC Power Mejor efecto utilizado con el interruptor de circuito de vacío exterior para el sistema de energía

Descripción del producto:

Los interruptores de desconexión exteriores se utilizan en los sistemas de transmisión y distribución de energía de alto voltaje para desconectar los circuitos de sus fuentes de energía con fines de mantenimiento o reparación.Proporcionan un medio para aislar el circuito de la fuente de alimentación, que permite a los trabajadores realizar sus tareas de forma segura sin riesgo de descarga eléctrica.

El funcionamiento de un interruptor de desconexión exterior implica un poste giratorio que controla la apertura y cierre de la hoja del interruptor o el contacto.la hoja puede ser activada o desactivadaEste mecanismo permite una indicación manual y visible del estado del interruptor.

Para garantizar la seguridad del operador, el poste del interruptor de desconexión está típicamente hecho de un material no conductor, como fibra de vidrio o materiales compuestos,que proporciona aislamiento contra el alto voltaje presente en el sistemaEste aislamiento protege al operador de las descargas eléctricas al operar el interruptor.

Los interruptores de desconexión exteriores están disponibles en varios diseños y tamaños para acomodar diferentes voltajes y corrientes de los circuitos que controlan.Por lo general, se colocan en postes o estructuras al aire libre.En combinación con otros dispositivos de protección, como interruptores y fusibles, los dispositivos de protección de la luz se utilizan para proteger la luz de la luz.Los interruptores de desconexión contribuyen a la seguridad y fiabilidad generales del sistema eléctrico al proporcionar un medio de aislamiento y protección..

Operación:

1 Preparación: Antes de activar el interruptor, el circuito debe estar desactivado y conectado correctamente a tierra para evitar cualquier peligro eléctrico.El interruptor debe inspeccionarse para detectar cualquier signo de daño o desgaste..
2 Cierre del interruptor: para cerrar el interruptor, el operador mueve manualmente o de forma remota el mango del interruptor o la palanca de control a la posición cerrada.permitiendo que la corriente fluya a través del circuito.
3 Abrir el interruptor: para abrir el interruptor, el operador mueve manualmente o de forma remota el mango del interruptor o la palanca de control a la posición abierta.interrumpir el flujo de corriente.
4 Gestión del arco: cuando se abre el interruptor, puede producirse un arco eléctrico entre los contactos, lo que puede ser peligroso y dañar el interruptor.el interruptor puede estar equipado con dispositivos tales como trampolines de arco o bobinas de escape.
5 Seguridad: Los operadores de interruptores de desconexión de alta tensión deben seguir procedimientos de seguridad adecuados para prevenir los peligros eléctricos.y siguiendo los procedimientos de bloqueo/etiquetado.

Estructura:

Este producto está compuesto de base (placa), poste aislante, parte conductora y dispositivo de bloqueo.y el otro extremo del cuchillo está conectado por separado con la cabeza de contacto estáticaCada cuchillo es de tipo ranura, lo que no sólo aumenta la superficie de disipación de calor del cuchillo,pero también favorecen la reducción del aumento de la temperatura, y mejorar la resistencia mecánica del cuchillo, haciendo la estabilidad térmica dinámica contra cortocircuito.Las partes de bloqueo instaladas en el extremo no giratorio del cuchillo de contacto y el gancho de bloqueo estático en el contacto estático constituyen el dispositivo de bloqueo de apertura., que se bloquea automáticamente cuando el freno está cerrado, de modo que el cuchillo de freno no se caiga por sí mismo debido a su propio peso o a la acción de la energía eléctrica,que resulte en la apertura del freno sin causa.

Relación:

La relación entre el interruptor de vacío exterior y el aislador de desconexión de alto voltaje exterior radica en sus funciones complementarias en el sistema eléctrico:

1Interrupción del circuito: El interruptor de vacío es responsable de interrumpir el circuito eléctrico durante el funcionamiento normal o en caso de avería.Actúa como el principal medio de romper el flujo de corrientePor el contrario, el aislador de desconexión se utiliza para aislar el circuito de la fuente de alimentación durante las actividades de mantenimiento o reparación.Proporciona una capa adicional de seguridad al abrir físicamente el circuito.

2Coordinación: En los sistemas de energía de alto voltaje, el interruptor de vacío y el aislador de desconexión a menudo se coordinan para trabajar juntos.El interruptor de circuito es responsable de detectar fallos y desencadenar para interrumpir el flujo de corriente, mientras que el aislador de desconexión se utiliza para aislar físicamente el circuito y proporcionar una indicación visible de la desconexión.

3.Seguridad y mantenimiento: El aislador de desconexión desempeña un papel crucial para garantizar la seguridad del personal de mantenimiento.el aislador de desconexión se activa para abrir el circuito y proporcionar una brecha de aire visiblePor otra parte, el interruptor de vacío protege el sistema durante el funcionamiento normal y en caso de averías.

Parámetros técnicos:
