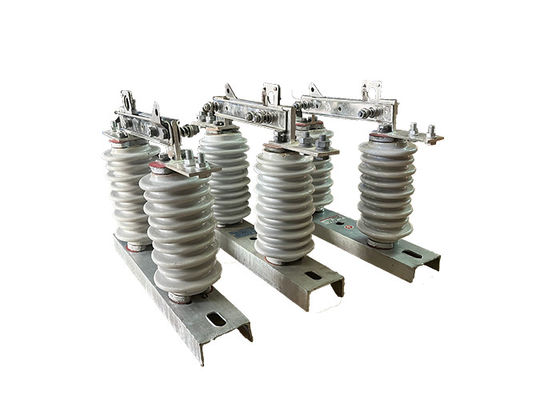

Interruptor de desconexión de alta tensión AC Hook Stick para aislador eléctrico de subestación Interruptor de desconexión operado verticalmente gris

Interruptor de desconexión de alta tensión AC Hook Stick para aislador eléctrico de subestación Interruptor de desconexión operado verticalmente gris

Descripción del producto:

El aislador eléctrico de alto voltaje es un interruptor eléctrico diseñado para aislar una sección de una red o sistema eléctrico del resto del sistema con fines de mantenimiento o reparación.Se utiliza típicamente en sistemas de transmisión y distribución de energía de alto voltaje.
El interruptor está diseñado para abrirse y cerrarse en condiciones normales o anormales, como una falla o una sobrecorriente.desconecta físicamente la sección del sistema del resto de la red., impidiendo el flujo de electricidad a esa sección.
Los interruptores de desconexión de alto voltaje generalmente están diseñados para operar a voltajes entre 600 voltios y 765.000 voltios, y pueden ser operados manualmente o automáticamente.Por lo general, se instalan en subestaciones o en postes eléctricos., y son un componente importante de la infraestructura de la red eléctrica.

Función:

La función principal de un aislador eléctrico de alto voltaje es proporcionar aislamiento eléctrico entre el conductor de CA de alto voltaje y la estructura de soporte,y para soportar el peso del conductorEstá diseñado para soportar altos niveles de voltaje y corriente eléctrica, y está típicamente hecho de materiales que son altamente resistentes a los arcos eléctricos y la corrosión.como porcelana o polímero.

Operación:

1 Preparación:Antes de operar el interruptor, el circuito debe estar desactivado y conectado a tierra adecuadamente para evitar cualquier peligro eléctrico.
2 Cerrar el interruptor:Para cerrar el interruptor, el operador mueve manualmente o remotamente el mango del interruptor o la palanca de control a la posición cerrada.permitiendo que la corriente fluya a través del circuito.
3 Abrir el interruptor:Para abrir el interruptor, el operador mueve manualmente o remotamente el mango del interruptor o la palanca de control a la posición abierta.interrumpir el flujo de corriente.
4 Gestión del arco:Cuando se abre el interruptor, puede producirse un arco eléctrico entre los contactos, lo que puede ser peligroso y dañar el interruptor.el interruptor puede estar equipado con dispositivos tales como trampolines de arco o bobinas de escape.
5 Seguridad:Los operadores de interruptores de desconexión de alta tensión deben seguir procedimientos de seguridad adecuados para prevenir los peligros eléctricos.y siguiendo los procedimientos de bloqueo/etiquetado.

Condición:

1.La altitud máxima para la instalación no debe exceder de 1000 m.

2.La temperatura del aire ambiente no debe exceder los +40'C y en zonas generales no debe caer por debajo de -30'C. En las zonas de Paramos no debe caer por debajo de -40'C.

3.La presión del viento no debe exceder de 700 Pa, lo que corresponde a una velocidad del viento de 34 m/s.

4El aislante debe ser capaz de soportar terremotos de hasta 8 grados de intensidad.

5.El aislante debe instalarse en un lugar donde no haya frecuentes vibraciones violentas.

6.En el caso de los aisladores de tipo ordinario, deben mantenerse alejados de los gases, el humo, la deposición química, la niebla de sal, el polvo,y otros materiales explosivos y corrosivos que puedan afectar gravemente la capacidad de aislamiento y conducción del aislante.

7Los aisladores de tipo a prueba de contaminación son adecuados para su uso en zonas de conducción muy sucias, pero no deben instalarse en zonas con materiales explosivos o incendiarios.

Parámetros técnicos:
