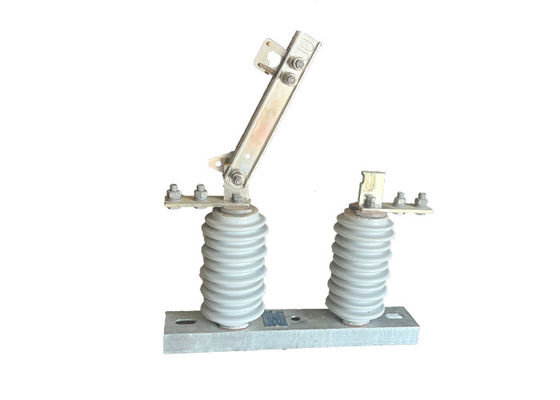

Interruptor de gancho exterior de 1 polo aislador eléctrico controlado automáticamente instalado para líneas eléctricas aéreas
Descripción del producto:
El aislador eléctrico de alto voltaje es un interruptor eléctrico utilizado para aislar un circuito de alto voltaje monofásico de su fuente de alimentación.Se utiliza típicamente en sistemas de distribución de energía para proporcionar un medio seguro de desconectar la energía a una sección específica del circuito con fines de mantenimiento o reparación.El interruptor se compone típicamente de un conjunto de contactos que se pueden abrir o cerrar manualmente o automáticamente, dependiendo de la aplicación.la corriente puede fluir a través del circuito, y cuando el interruptor está abierto, el circuito se desconecta de la fuente de alimentación.
El interruptor de aislamiento está normalmente equipado con un conjunto de contactos que pueden ser operados manualmente o automáticamente, dependiendo de la aplicación específica y los requisitos del sistema.Al abrir o cerrar estos contactos, el interruptor controla el flujo de corriente en el circuito. Cuando el interruptor está cerrado, el circuito está conectado a la fuente de energía, permitiendo que la corriente fluya. Por el contrario, cuando el interruptor está abierto, el circuito se conecta a la fuente de energía, permitiendo que la corriente fluya.el circuito está desconectado de la fuente de alimentación, interrumpiendo efectivamente el flujo de corriente.
Ventajas:
1Estructura sencilla: el interruptor de aislamiento está diseñado con una estructura sencilla, lo que lo hace fácil de entender y operar.
Bajo mantenimiento: debido a su diseño y construcción, el interruptor de aislamiento requiere un mantenimiento mínimo, lo que reduce la necesidad de inspecciones y reparaciones frecuentes.
2.Alta linealidad de rotura y cierre: El interruptor de aislamiento tiene una excelente linealidad de rotura y cierre, lo que garantiza un funcionamiento suave y confiable durante las operaciones de conmutación.
3Alta fiabilidad: el interruptor está diseñado para proporcionar un rendimiento fiable, minimizando el riesgo de averías o fallos durante el funcionamiento.
4.Comparable con las normas internacionales: el interruptor de aislamiento de la serie GW9-12 ((W) cumple o supera el nivel de productos similares tanto a nivel nacional como internacional,garantizar su compatibilidad y competitividad en el mercado.
Estructura:
1Cuerpo del aislante de porcelana: El cuerpo del aislante es el componente principal del aislante, y generalmente está hecho de porcelana de alta resistencia.Está diseñado para proporcionar aislamiento eléctrico entre el conductor y la estructura de soporte, y se moldea en la forma y tamaño deseados.
2.Fittings de extremos metálicos: Los accesorios de extremos metálicos están unidos al cuerpo del aislante y proporcionan un medio para conectar el aislante al conductor y a la estructura de soporte.Por lo general, están hechos de acero galvanizado u otro material resistente a la corrosión, y pueden diseñarse con características especiales como hendiduras o juntas de bolas y enchufes para facilitar su instalación.
3Compuesto de sellado: se utiliza un compuesto de sellado para sellar la unión entre el cuerpo del aislante y los accesorios de extremo metálicos, evitando que la humedad y los contaminantes entren en el interior del aislante.
4.Hardware: se utilizan herramientas como pernos, tuercas y colgantes para sujetar los accesorios de extremo metálicos al cuerpo aislante y la estructura de soporte.
Tapones de ajuste: Los tapones de ajuste se utilizan para proteger los accesorios de extremo metálicos de la corrosión y el daño, y pueden estar hechos de plástico u otros materiales.
5. Características adicionales: Dependiendo de la aplicación específica, los aisladores eléctricos de alto voltaje de porcelana pueden diseñarse con características adicionales como barreras aislantes, tramos de arco,y interruptores de tierra para mejorar su rendimiento y seguridad.
Consejos de seguridad:
1.Llevar a cabo ensayos y mantenimiento de rutina del interruptor para garantizar su correcto funcionamiento, incluida la prueba de la resistencia de aislamiento del interruptor, la verificación del funcionamiento de los bloqueos de seguridad,y comprobar cualquier calentamiento o vibración anormal.
2.Implementar un procedimiento de bloqueo/etiquetado antes de realizar trabajos de mantenimiento o reparación del interruptor.Este procedimiento consiste en bloquear y etiquetar el interruptor para evitar la activación accidental mientras se realiza el trabajo, proporcionando una capa adicional de seguridad.
3.Ofrecer una formación adecuada al personal que operará o trabajará en el interruptor.así como los peligros potenciales asociados con el cambio.
4Implementar un sistema de gestión de la seguridad integral que incluya auditorías de seguridad periódicas, evaluaciones de riesgos e informes de incidentes.Este enfoque proactivo de la seguridad ayuda a identificar y abordar los riesgos potenciales antes de que resulten en accidentes o lesiones.
5.Asegurar la instalación de sistemas de ventilación y refrigeración adecuados para los interruptores de aislamiento de alta tensión situados en espacios cerrados o confinados. 6.La ventilación adecuada ayuda a disipar el calor y evita que el interruptor se sobrecaliente, lo que puede provocar averías o incluso incendios.
Condición:
1La altitud no excede los 1000 m.
2.La temperatura del aire ambiente: máximo + 40'C; mínimo:área general -30'C, paramos -40'C;
3.La presión del viento no excederá de 700 Pa. ((correspondiente a una velocidad del viento de 34 m/s);
4La intensidad del terremoto no excede los 8 grados.
5.La situación de trabajo es libre de frecuentes vibraciones violentas;
6.El lugar de instalación del aislador de tipo ordinario debe mantenerse alejado de gases, deposiciones químicas de humo, niebla de sal, polvo
y otros materiales explosivos y corrosivos que afecten seriamente el aislamiento y la capacidad de conducción del aislante
7.El aislador tipo a prueba de contaminación se aplica a la zona de conducción sucia grave, sin embargo, no debe ser cualquier materia explosiva y las materias que causan fuego
Parámetros técnicos:
| Número de serie. |
Parámetro |
Unidad |
Datos obtenidos |
| 1 |
Voltagem nominal |
el kV |
12 |
| 2 |
Corriente nominal |
Número de modelo. |
(H) GW9-12 ((W)/630-20 |
A. No |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corriente resistente de corto tiempo |
Número de modelo. |
(H) GW9-12 ((W)/630-20 |
KA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nivel de aislamiento nominal |
La ola de rayos soporta el voltaje ((pico) |
Polar a la Tierra
(Positivo y negativo) |
el kV |
75 |
Interfractura
(Positivo y negativo) |
85 |
Tensión de resistencia de frecuencia industrial
(1 min)
(Valor efectivo) |
Prueba en seco/prueba en húmedo |
Polar a la Tierra |
42 ((Seco)
34 ((Humedad) |
| Interfractura |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Humedad) |
| 5 |
Resistencia del circuito principal |
Cuota de mercado |
630 |
| 1000 |
| 1250 |
| 6 |
Tiempo de vida mecánica |
las veces |
50 |
| 50 |
80
|
