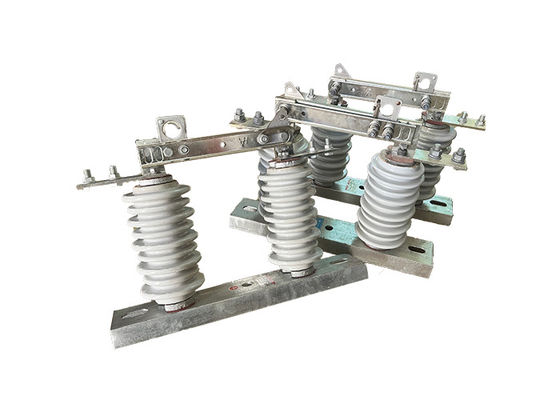

Aislante aislador eléctrico de alto voltaje exterior accionado por gancho con interruptor de desconexión Sistema de aislamiento de distribución

Aislante aislador eléctrico de alto voltaje exterior accionado por gancho con interruptor de desconexión Sistema de aislamiento de distribución





Descripción del producto:


Los aisladores eléctricos de alto voltaje se utilizan comúnmente en sistemas de transmisión y distribución de energía, donde proporcionan un medio para soportar e aislar líneas y equipos de alta tensión.Están diseñados para soportar altos niveles de voltaje y corriente eléctrica, y se utilizan típicamente en aplicaciones donde la fiabilidad y la seguridad son críticas.
La construcción de un aislador eléctrico de alto voltaje generalmente implica varios componentes clave, incluido un cuerpo aislante de porcelana, accesorios de extremo metálicos y un compuesto de sellado.El cuerpo aislante está típicamente hecho de porcelana de alta resistencia, que se moldea en la forma y tamaño deseados y se recubre con un glaseado para mejorar sus propiedades eléctricas y mecánicas.que proporciona un medio para fijar el aislante a la estructura o equipo de soporte.
Los aisladores eléctricos de alto voltaje están disponibles en una variedad de formas y tamaños, y pueden diseñarse con características especializadas para mejorar su rendimiento y seguridad.Estos pueden incluir barreras aislantes, paracaídas de arco, y interruptores de tierra, entre otros.



Operación:

El interruptor de desconexión exterior separa la parte conductora de la base utilizando un aislante para garantizar una distancia de aislamiento de trabajo normal y fijar la parte conductora, aislante,y base como dispositivo de conmutación integralCuando se encuentra en posición abierta, hay un hueco visible y una distancia de aislamiento de ruptura adecuada para soportar el voltaje de trabajo normal.puede transportar con fiabilidad la corriente de trabajo normal y la corriente de fallo de cortocircuitoDebido a la presencia de un dispositivo de extinción de arco dedicado, sólo se puede utilizar para cambiar circuitos con voltaje pero sin carga.Las operaciones de apertura y cierre se realizan mediante el uso de un gancho aislante para tirar o empujar el orificio redondo en el bloqueo, causando que el gancho de bloqueo dinámico se desprenda y se conecte con el gancho de bloqueo estático.




Estructura:


Este producto está compuesto por base (placa), poste aislante, parte conductora y dispositivo de bloqueo.y el otro extremo del cuchillo está conectado por separado con la cabeza de contacto estáticaCada cuchillo es de tipo ranura, lo que no sólo aumenta la superficie de disipación de calor del cuchillo,pero también favorecen la reducción del aumento de la temperatura, y mejorar la resistencia mecánica del cuchillo, haciendo la estabilidad térmica dinámica contra cortocircuito.Las partes de bloqueo instaladas en el extremo no giratorio del cuchillo de contacto y el gancho de bloqueo estático en el contacto estático constituyen el dispositivo de bloqueo de apertura., que se bloquea automáticamente cuando el freno está cerrado, de modo que el cuchillo de freno no se caiga por sí mismo debido a su propio peso o a la acción de la energía eléctrica,que resulte en la apertura del freno sin causa.




Riesgos para la seguridad:


1. Choque eléctrico:Los interruptores de desconexión de alto voltaje pueden producir una descarga eléctrica potencialmente letal si no se manejan correctamente.Esto puede ocurrir si el interruptor no está adecuadamente aislado antes de abrirlo o si hay un fallo en el equipo.
2.Relámpago de arco:Cuando se abren los interruptores de desconexión de alto voltaje, puede producirse un flash de arco, que puede liberar una cantidad significativa de energía en forma de calor, luz y presión.y otras lesiones.
3Fallo del equipo:Los interruptores de alta tensión pueden fallar si no se mantienen adecuadamente o si están sobrecargados, lo que puede causar daños en el equipo, incendios eléctricos y otros peligros.
4- Riesgos ambientales:Los interruptores de desconexión de alto voltaje a menudo se encuentran en ambientes al aire libre, donde pueden estar expuestos a condiciones climáticas extremas, como fuertes vientos, fuertes lluvias y rayos.Estas condiciones pueden crear riesgos adicionales de seguridad para el personal que opera o mantiene el equipo..
