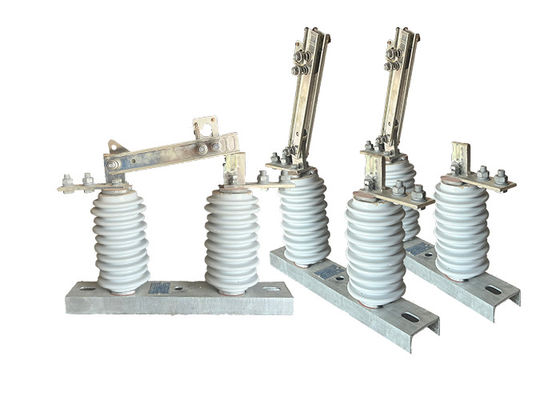

Interruptor portátil de desconexión de 1 polo para exteriores de seguridad con corriente alterna de 1000 A
Descripción del producto:
El aislador eléctrico de alto voltaje, también conocido como interruptor de desconexión o interruptor de aislamiento, es un componente esencial de los sistemas de energía de alto voltaje.Tiene el propósito de desconectar o aislar una sección específica de un circuito eléctrico de su fuente de alimentación.
La función principal del aislador eléctrico de alto voltaje es romper físicamente el circuito eléctrico, creando una separación entre el equipo y la fuente de alimentación.Esta desconexión y aislamiento permiten al personal de mantenimiento trabajar con seguridad en el equipo sin riesgo de descarga eléctrica.
A diferencia de un interruptor de vacío, el aislador eléctrico de alto voltaje no proporciona capacidades de extinción de arco.No está diseñado para interrumpir o apagar los arcos eléctricos que puedan producirse durante el cambio de circuito o en condiciones de falla.
En los sistemas de energía de alto voltaje, el aislador eléctrico de alto voltaje a menudo se coordina con un interruptor de vacío.El interruptor de circuito es responsable de detectar fallos y desencadenar para interrumpir el flujo de corriente, mientras que el aislador de desconexión se activa para aislar físicamente el circuito e indicar visualmente la desconexión.
El aislador eléctrico de alto voltaje juega un papel fundamental en la seguridad del personal de mantenimiento.el aislador de desconexión se activa para abrir el circuito y crear un hueco de aire visibleEsta acción confirma que el equipo está desactivado y seguro para las actividades de mantenimiento.
Características:
1Nivel de alto voltaje: Los interruptores de aislamiento de alto voltaje están diseñados para soportar altos niveles de voltaje, que generalmente van desde varios miles de voltios hasta varios cientos de miles de voltios.
2.Construcción robusta: Los interruptores de aislamiento de alto voltaje generalmente están hechos de materiales que son altamente resistentes al arco eléctrico, la corrosión y otras formas de daño, como porcelana o polímero.
3.Arc Chutes: Muchos interruptores de aislamiento de alto voltaje están diseñados con arc chutes, que ayudan a disipar el calor generado por el arco eléctrico y evitar daños en el interruptor.
4Interruptor de tierra: Algunos interruptores de aislamiento de alto voltaje están equipados con un interruptor de tierra, que proporciona un nivel adicional de seguridad al conectar la sección aislada del circuito.
5Mecanismo de bloqueo: para evitar el cierre accidental del interruptor durante el trabajo de mantenimiento,Muchos interruptores de aislamiento de alto voltaje están equipados con un mecanismo de bloqueo que evita que el interruptor se cierre hasta que se hayan seguido todos los procedimientos de seguridad.
6Indicadores visuales: los interruptores de aislamiento de alta tensión también pueden incluir indicadores visuales, como luces o banderas,que proporcionen una indicación clara de si el interruptor se encuentra en posición abierta o cerrada.
Aplicación:
1.Redes eléctricas: El interruptor de aislamiento vertical de alto voltaje es un componente crítico en las redes eléctricas, donde se utiliza para aislar secciones de la línea de transmisión para mantenimiento o reparación.Esto ayuda a garantizar que la red eléctrica permanezca operativa y confiable, incluso durante las actividades de mantenimiento o reparación.
2.Subestaciones eléctricas: El interruptor de aislamiento vertical de alto voltaje también se utiliza comúnmente en subestaciones eléctricas,cuando se utilice para aislar transformadores individuales u otro equipo para mantenimiento o reparaciónEsto ayuda a garantizar que la subestación permanezca operativa y fiable, incluso durante las actividades de mantenimiento o reparación.
3Sistemas de energía renovable: el interruptor de aislamiento vertical de alto voltaje también se utiliza en sistemas de energía renovable, como plantas eólicas y solares,para aislar secciones de la línea de transmisión para su mantenimiento o reparaciónEsto ayuda a garantizar que el sistema de energía renovable permanezca operativo y fiable, incluso durante las actividades de mantenimiento o reparación.
Operación:
1Indicadores visuales: Los interruptores de desconexión de alto voltaje pueden tener indicadores visuales, como indicadores de posición o luces de estado, para proporcionar una visibilidad clara del estado del interruptor (abierto o cerrado).Estos indicadores ayudan a los operadores a identificar rápidamente la posición del interruptor y evitar el contacto accidental con un circuito con energía.
2Mecanismos de bloqueo: Algunos interruptores de desconexión de alto voltaje están equipados con mecanismos de bloqueo que impiden que el interruptor se abra o cierre bajo ciertas condiciones.un interruptor puede tener un bloqueo mecánico o eléctrico que requiere que el circuito esté desactivado antes de que el interruptor pueda funcionar, mejorando la seguridad.
3.Operación remota: los interruptores de desconexión de alto voltaje se pueden operar de forma remota utilizando sistemas o dispositivos de control.,reducir el riesgo de riesgos eléctricos y mejorar la eficiencia operativa.
4Durabilidad ambiental: Los interruptores de desconexión de alto voltaje a menudo están diseñados para soportar condiciones ambientales adversas, como temperaturas extremas, humedad y entornos corrosivos.Pueden tener recintos robustos, selladores y revestimientos para garantizar un funcionamiento confiable y una longevidad en entornos difíciles.
5Detección e indicación de fallos: los interruptores avanzados de desconexión de alta tensión pueden incorporar mecanismos de detección e indicación de fallos.como sobrecorriente o cortocircuitos, y proporcionan alarmas visuales o auditivas para alertar a los operadores de posibles problemas, facilitando la acción rápida y minimizando los daños.
Condición:
1.La altitud máxima en la zona especificada no excederá de 1000 metros sobre el nivel del mar. Esta limitación de altitud es pertinente para la instalación y el funcionamiento del equipo.
2La temperatura del aire ambiente tiene ciertos límites. La temperatura máxima no debe exceder +40°C, y la temperatura mínima puede variar en función de la zona específica.la temperatura mínima no debe bajar por debajo de -30°C, mientras que en las zonas de Paramos, no debería bajar por debajo de -40 °C.
3La presión del viento no debe exceder de 700 Pascal (Pa), lo que corresponde a una velocidad del viento de aproximadamente 34 metros por segundo.Este límite garantiza que el equipo pueda soportar la fuerza del viento sin comprometer su funcionalidad o integridad estructural..
4La intensidad del terremoto no debe exceder los 8 grados, lo que se refiere a la intensidad máxima de actividad sísmica que el equipo puede soportar sin daños.La escala específica utilizada para medir la intensidad del terremoto puede depender de la región o del país.
5.El entorno de trabajo debe estar libre de frecuentes vibraciones violentas. Este requisito garantiza que el equipo permanezca estable y funcional en condiciones normales de funcionamiento.Las vibraciones excesivas pueden afectar el rendimiento y la vida útil del aislante.
6Los aisladores de tipo ordinario deben instalarse en lugares alejados de gases, humo, deposiciones químicas, niebla de sal, polvo y otras sustancias explosivas o corrosivas.Estos materiales pueden tener efectos perjudiciales sobre el aislamiento y las capacidades de conducción del aislante, lo que podría comprometer su rendimiento y seguridad.
7Los aisladores de tipo a prueba de contaminación están diseñados para su uso en zonas con contaminación severa.No debe haber sustancias explosivas o materiales que puedan causar fuego.Este requisito garantiza que el aislador siga siendo seguro y funcional a pesar de las difíciles condiciones ambientales.
Parámetros técnicos:
| Número de serie. |
Parámetro |
Unidad |
Datos obtenidos |
| 1 |
Voltagem nominal |
el kV |
12 |
| 2 |
Corriente nominal |
Número de modelo. |
(H) GW9-12 ((W)/630-20 |
A. No |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corriente resistente de corto tiempo |
Número de modelo. |
(H) GW9-12 ((W)/630-20 |
KA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nivel de aislamiento nominal |
La ola de rayos soporta el voltaje ((pico) |
Polar a la Tierra
(Positivo y negativo) |
el kV |
75 |
Interfractura
(Positivo y negativo) |
85 |
Tensión de resistencia de frecuencia industrial
(1 min)
(Valor efectivo) |
Prueba en seco/prueba en húmedo |
Polar a la Tierra |
42 ((Seco)
34 ((Humedad) |
| Interfractura |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Humedad) |
| 5 |
Resistencia del circuito principal |
Cuota de mercado |
630 |
| 1000 |
| 1250 |
| 6 |
Tiempo de vida mecánica |
las veces |
50 |
| 50 |
80
|
