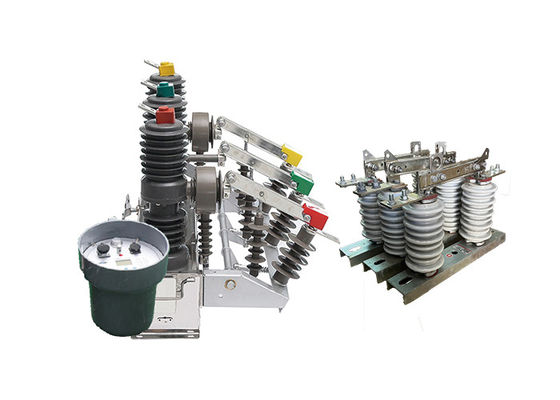

Seccionador eléctrico 3P con controlador inteligente interruptor de circuito de vacío pareja con gancho cerámico exterior

Seccionador eléctrico 3P con controlador inteligente interruptor de circuito de vacío pareja con gancho cerámico exterior

Descripción del producto:

El interruptor de vacío de alta tensión de la serie ZW32 es un equipo de distribución al aire libre con un voltaje nominal de 12 kV y una corriente alterna trifásica de 50 Hz.Se utiliza principalmente para abrir y cerrar corriente de carga, corriente de sobrecarga y corriente de cortocircuito en el sistema de energía. Es adecuado para la protección y control en el sistema de distribución de energía de subestaciones y empresas industriales y mineras,así como los lugares donde la red eléctrica rural se opera con frecuenciaEl interruptor tiene las características de pequeño volumen, peso ligero, anticondensación, mantenimiento libre, etc. Puede adaptarse a las duras condiciones climáticas y el ambiente sucio.El interruptor de vacío de alta tensión de la serie ZW32 es un equipo de distribución al aire libre con voltaje nominal de 12 kV y corriente alterna de tres fases de 50 HzSe utiliza principalmente para abrir y cerrar corriente de carga, corriente de sobrecarga y corriente de cortocircuito en el sistema de energía.Es adecuado para la protección y control en el sistema de distribución de energía de subestaciones y empresas industriales y minerasEl interruptor tiene las características de pequeño volumen, peso ligero, anticondensado, libre de mantenimiento, etc.Puede adaptarse a las duras condiciones climáticas y al ambiente sucio.

El interruptor de gancho de la serie GW9-10 es un interruptor eléctrico portátil de alto voltaje utilizado para aislar circuitos eléctricos con fines de mantenimiento y reparación.Se utiliza típicamente en sistemas de transmisión y distribución de energía de media a alta tensión.

El aislador eléctrico Loadbuster está diseñado para ser portátil y puede transportarse fácilmente al lugar donde se necesita.con una tensión de corriente de corriente superior a 80 V,.

El interruptor se utiliza para aislar una sección del sistema eléctrico con fines de mantenimiento o reparación. Tiene indicadores visuales que indican si el interruptor está abierto o cerrado,facilitando a los operadores el conocimiento del estado del circuito.

El aislador eléctrico Loadbuster se puede utilizar para una amplia gama de aplicaciones, incluidos los circuitos de conmutación e aislamiento, así como para la conexión a tierra y la desenergización de equipos.Está diseñado con elementos de seguridad para proteger a los operadores de los peligros eléctricos, tales como materiales aislantes que evitan el contacto accidental con piezas activas.

El interruptor es fácil de usar y requiere un entrenamiento mínimo para operar.

Introducción del controlador:

1Comunicación avanzada y monitorización remota: el interruptor de vacío ZW32-12 está equipado con una interfaz de comunicación 485/232, lo que permite una integración perfecta en los sistemas de monitorización.También se puede conectar a través de fibra óptica o comunicación inalámbrica para monitoreo remotoEsto permite el monitoreo en tiempo real del estado, el rendimiento y las condiciones de falla del interruptor, lo que facilita el mantenimiento proactivo y la solución eficiente de problemas.

2Función de aceleración después de volver a cerrar: en caso de avería permanente, el interruptor ZW32-12 dispone de una función de aceleración automática.Esto significa que si la falla persiste después de volver a cerrar, el interruptor se activará automáticamente con una mayor velocidad, proporcionando una mayor protección contra fallos persistentes y minimizando el daño potencial al sistema.

3Tiempo de retraso de cierre regulable: el interruptor ZW32-12 permite ajustar el tiempo de retraso de cierre.Esta característica proporciona flexibilidad en la configuración de la operación de reciclado en función de los requisitos específicos del sistema de alimentaciónPermite la personalización para optimizar la respuesta del sistema a diferentes escenarios de fallas y mejorar la confiabilidad general del sistema.

4.Diseño anti-mal funcionamiento y función anti-salto: el interruptor de circuito ZW32-12 incorpora un diseño anti-mal funcionamiento para el circuito de cierre del salto.Este diseño evita el cierre accidental o involuntario del interruptorAdemás, incluye una función anti salto, que asegura que el interruptor permanezca en una posición cerrada estable, reduciendo el riesgo de tropezar repentinamente debido a factores externos.

5Discriminación de fallas con corriente de secuencia cero: El interruptor ZW32-12 está equipado con la capacidad de distinguir entre fallas dentro y fuera de la zona utilizando el análisis de corriente de secuencia cero.Esto permite una discriminación precisa de fallas, lo que permite un aislamiento de fallas más rápido y preciso y minimiza el impacto en el sistema de energía.

6.Conmutador de control remoto para la prevención de errores de funcionamiento: El interruptor ZW32-12 incorpora un interruptor de control remoto con un diseño específico para prevenir errores de funcionamiento.Esta característica garantiza que las operaciones remotas se realicen de forma segura y reduce el riesgo de accidentes o acciones no intencionadas.

Características técnicas:

1 estructura totalmente cerrada de pilares trifásicos con un alto rendimiento de sellado
A. No.Performance de ruptura estable y fiable, sin peligro de combustión y explosión; sin mantenimiento, pequeño volumen, peso ligero, larga vida útil.

- ¿ Qué?Resistencia a la humedad y la condensación, especialmente adecuada para su uso en zonas frías o húmedas.

C. ¿ Qué?Los materiales importados tienen buenas propiedades aislantes, resistencia a altas temperaturas, resistencia a los rayos UV, resistencia al envejecimiento.

2 Mecanismo de operación de salto miniaturizado de alta eficiencia y fiabilidad

A. No.La potencia del motor de almacenamiento de energía es baja, el consumo de energía de la puerta es bajo, la transmisión del mecanismo adopta el modo de transmisión de acción directa, el número de partes es pequeño,y la fiabilidad es alta.

- ¿ Qué?El mecanismo de funcionamiento se coloca en la caja de sellado para prevenir eficazmente la corrosión y mejorar la fiabilidad del mecanismo.

3 Manipulación conveniente y flexible y rendimiento de combinación libre

A. No.Puede utilizarse el control manual de conmutación/división eléctrica y el cierre/control remoto.

- ¿ Qué?Con el controlador inteligente para lograr la automatización de la distribución, o con el controlador de coincidencia para formar un dispositivo automático de recierre, dispositivo segmentado.

C. ¿ Qué?Los transformadores de corriente de dos o tres fases pueden instalarse para la protección contra la sobrecorriente o el cortocircuito.

D. ¿ Qué?Puede proporcionar una señal de adquisición de corriente para un controlador inteligente e instalar un transformador de corriente para la medición según la solicitud del usuario.
¿ Qué es eso?Puede estar equipado con un interruptor de aislamiento de enlace trifásico, con un dispositivo de bloqueo a prueba de errores, y puede conectarse con aislantes de pilares de detectores de rayos para un mantenimiento conveniente.

Estructura:

El interruptor de carga se compone de tres partes: pilar, base y suspensión para la instalación, fijación y elevación.

1El interruptor de carga de alta tensión montado en un pilar con cámara de extinción de arco de vacío tiene un rendimiento de ruptura estable y fiable.libre de mantenimiento, de pequeño tamaño, ligero y larga vida útil.

2.El interruptor de carga adopta una estructura completamente cerrada con un buen rendimiento de sellado, capacidades de prevención de humedad y rocío, adecuado para su uso en zonas de alta temperatura y humedad.

3.El interruptor de carga puede ser operado manualmente o eléctricamente para abrir y cerrar, y también puede ser controlado a distancia.

4El mecanismo de funcionamiento es innovador, simple, fiable en su funcionamiento, de tamaño compacto y tiene una vida útil mecánica de hasta 10.000 operaciones.y el nivel de voltaje se puede seleccionar desde -220V, 110V, 48V o 24V.

Condición:

1.Alturas no superiores a 2000 metros;

2Temperatura del aire ambiente: -45 ° C ~ + 40 ° C. Diferencia de temperatura diaria: 25 ° C.

3Velocidad del viento no superior a 35 m / s

4No hay lugares inflamables, explosivos peligrosos, corrosión química y vibraciones violentas.

Parámetro técnico:

ZW32-12

GW9 a 10

Se duplicará el efecto utilizando cuando los interruptores de circuito utilizados con aislamiento desconector.
