Corte de circuito de alta tensión Vcb de tres fases AC 50Hz al aire libre

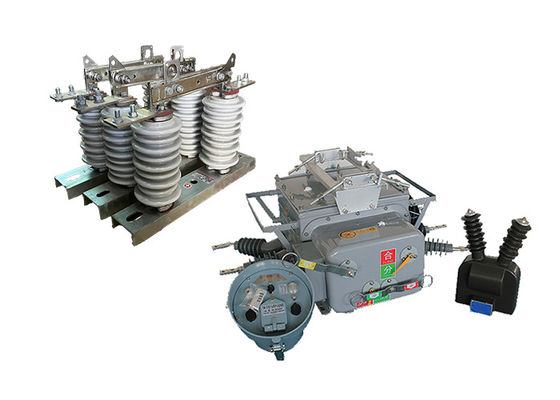

Disjuntor eléctrico automático de reclución ZW20-12 ((F) interruptor de circuito de vacío con interruptores de desconexión de grupo exteriores GW9

Descripción del producto:

ZW20-12(F) interruptor de vacío es un interruptor de aire acondicionado exterior AC 50Hz de tres fases se utiliza principalmente para redes de distribución al aire libre de 10 kV rurales y urbanas, como una corriente de carga separada y combinada,corriente de sobrecarga, corriente de cortocircuito y otros lugares similares.

Toda su estructura es de tipo caja común de tres fases, compuesta por un mecanismo de funcionamiento, un circuito conductor, un sistema de aislamiento, un elemento de sellado y un caparazón.

Y está apoyando los terminales remotos inteligentes correspondientes para satisfacer las necesidades de aplicación de la automatización de distribución.

· ZW20-12 (Z) Interruptor de aire acondicionado de alta tensión exterior inteligente con función de mensaje corto GSM

· Combinación con el controlador de interruptor de división ZW20-12 (F)

El interruptor de desconexión exterior GW9-10 es un tipo de dispositivo portátil utilizado para aislar y conectar a tierra las líneas de distribución eléctrica para fines de mantenimiento, reparación o emergencia.Es una herramienta versátil que se puede utilizar en una variedad de aplicaciones, incluidas las líneas aéreas de distribución, subestaciones e instalaciones industriales.

El interruptor de desconexión exterior está diseñado para ser operado por una sola persona, por lo que es fácil de usar y maniobrar.que puede extenderse para alcanzar el equipo eléctrico, y un conjunto de accesorios intercambiables, que permiten al usuario realizar una variedad de tareas, como abrir o cerrar interruptores y líneas de conexión a tierra.

El interruptor de desconexión exterior está diseñado para proporcionar una ruptura visible en el circuito eléctrico, lo que ayuda a proteger contra el contacto accidental con el equipo con energía.También está diseñado para soportar condiciones ambientales adversas, como fuertes vientos, lluvia y nieve, lo que lo hace adecuado para su uso en ambientes al aire libre.

Efecto doble del uso cuando el interruptor aislador de la serie GW9-10 se puede utilizar con los interruptores de vacío.



Características del controlador:

1. Con interfaz de comunicación 485 / 232, o a través de fibra óptica, monitoreo remoto inalámbrico; Función de aceleración después de volver a cerrar: cuando el interruptor es pesado

2. En caso de avería permanente, aceleración automática de arranque;

3. Control remoto / cierre manual para acelerar el viaje, y bloquear el recloser: el usuario repara la línea después de la energía, si se olvida de quitar el interruptor de conexión a tierra

Se debe acelerar el arranque;

4. Se puede ajustar el tiempo de retraso de tres cerraduras;

El circuito de cierre de choque adopta el diseño de anti-mal funcionamiento y tiene la función de anti-choque.

5La corriente de secuencia cero puede distinguir las fallas dentro de la región de las fallas fuera de la región.

6El interruptor de control remoto está diseñado para evitar el mal funcionamiento.

Características:

1Tecnología de interrupción de vacío: el interruptor ZW20-12 utiliza interruptores de vacío como medio de extinción de arco.Los interruptores de vacío son muy eficaces para apagar los arcos y proporcionan una excelente resistencia dieléctrica, garantizando una interrupción fiable de las corrientes de alto voltaje.

2Aplicación al aire libre: Este interruptor está diseñado específicamente para su instalación al aire libre, por lo que es adecuado para su uso en subestaciones, redes de distribución y otros sistemas eléctricos al aire libre.Está construido para resistir las duras condiciones ambientales, incluidas las variaciones de temperatura, humedad y exposición al polvo, a la lluvia y a la radiación UV.

3.Alta tensión nominal: El interruptor de circuito ZW20-12 está diseñado para aplicaciones de alta tensión, con un voltaje nominal de 12 kilovoltios (kV).Puede manejar sistemas eléctricos que operan a este nivel de voltaje.

4Diseño compacto: El interruptor tiene un diseño compacto, lo que permite una instalación e integración más fáciles en equipos de conmutación o subestaciones al aire libre.El tamaño compacto también facilita el ahorro de espacio y el uso eficiente del área de instalación disponible.

5Funcionamiento confiable: el interruptor ZW20-12 está diseñado para un funcionamiento confiable.y mecanismos avanzados para garantizar operaciones de conmutación estables y eficientes, minimizando el riesgo de fallas o fallos.

6Características de seguridad: el interruptor está equipado con características de seguridad para mejorar la seguridad del operador y del sistema, que pueden incluir mecanismos de bloqueo para evitar un funcionamiento incorrecto,indicadores mecánicos y eléctricos para proporcionar información sobre el estado, y persianas de seguridad para evitar el contacto accidental con piezas activas.




Colocación:

La relación entre el interruptor de vacío exterior y el aislador de desconexión de alto voltaje exterior radica en sus funciones complementarias en el sistema eléctrico:

Interrupción del circuito: El interruptor de vacío es responsable de interrumpir el circuito eléctrico durante el funcionamiento normal o en caso de avería.Actúa como el principal medio de romper el flujo de corrientePor el contrario, el aislador de desconexión se utiliza para aislar el circuito de la fuente de alimentación durante las actividades de mantenimiento o reparación.Proporciona una capa adicional de seguridad al abrir físicamente el circuito.

Coordinación: En los sistemas eléctricos de alto voltaje, el interruptor de vacío y el aislador de desconexión a menudo se coordinan para trabajar juntos.El interruptor de circuito es responsable de detectar fallos y desencadenar para interrumpir el flujo de corriente, mientras que el aislador de desconexión se utiliza para aislar físicamente el circuito y proporcionar una indicación visible de la desconexión.

Seguridad y mantenimiento: El aislador de desconexión juega un papel crucial en la seguridad del personal de mantenimiento.el aislador de desconexión se activa para abrir el circuito y proporcionar un espacio de aire visiblePor otra parte, el interruptor de vacío protege el sistema durante el funcionamiento normal y en caso de averías.

Introducción del interruptor de desconexión exterior de la serie GW9

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40073011-outdoor-high-voltage-overhead-disconnect-switch-used-with-electrical-vacuum-circuit-breakers-creamic.html El uso de un interruptor de alta tensión en el exterior para conectar el circuito eléctrico con el vacío

Aplicación

1.Subestaciones: El interruptor ZW20-12 se emplea a menudo en subestaciones al aire libre como parte del sistema de distribución primario.Se utiliza para proteger y controlar equipos eléctricos como transformadores, generadores y barras de bus.

2Redes de distribución: Este interruptor es adecuado para redes de distribución al aire libre donde la energía de alto voltaje se distribuye a múltiples ubicaciones.Ayuda a garantizar un funcionamiento fiable y seguro al interrumpir las corrientes de fallas y aislar las secciones defectuosas de la red.

3Instalaciones industriales: El interruptor de circuito ZW20-12 se utiliza en sistemas de alto voltaje al aire libre que se encuentran en instalaciones industriales como fábricas, plantas de fabricación y operaciones mineras.Proporciona protección para equipos eléctricos críticos y garantiza la continuidad del suministro eléctrico.

4.Instalaciones de energía renovable: en instalaciones de energía renovable al aire libre como parques eólicos o centrales solares,el interruptor ZW20-12 se utiliza para proteger la infraestructura eléctrica y cambiar la energía generada por fuentes renovables.

5Ferrocarriles: Este interruptor se utiliza en sistemas de alta tensión al aire libre asociados con la electrificación ferroviaria.incluidos los sistemas de catenaria aérea y las subestaciones de tracción.

6.Industria del petróleo y el gas: El interruptor ZW20-12 encuentra aplicación en sistemas de alta tensión al aire libre dentro de la industria del petróleo y el gas.Se utiliza para proteger el equipo eléctrico y controlar la distribución de energía en plataformas marinas, refinerías y estaciones de bombeo.

7Proyectos de infraestructura: El interruptor de circuito ZW20-12 es adecuado para varios proyectos de infraestructura al aire libre, como aeropuertos, puertos marítimos y líneas de transmisión de energía.Desempeña un papel crucial en la protección de infraestructuras críticas y la garantía de un suministro ininterrumpido de energía..

Condición:

1.Altitud: 2000 metros

2Temperatura ambiente:al aire libre -30°C~+55°C

La temperatura media anual más alta es de 20 °C

La temperatura media diaria máxima es de 30 °C

3.Humedad relativa: 95% ((25°C)

4Capacidad sísmica: aceleración a nivel del suelo 0,3 g

Aceleración vertical del suelo 0,15 g

Mientras actúa para tres ondas senoidales

Factor de seguridad 1.67

5Intensidad sísmica: 7 grados.

6- Diferencia máxima de temperatura diaria: 25°C

7Ubicación de la instalación: punto de demarcación de responsabilidad del usuario de la línea aérea exterior de 10 kW.

8Método de conexión a tierra: punto neutro no se toca, conexión a tierra de la bobina de supresión de arco y conexión a tierra de baja resistencia


Parámetros técnicos:

ZW20-12 ((F)

GW9 a 10
