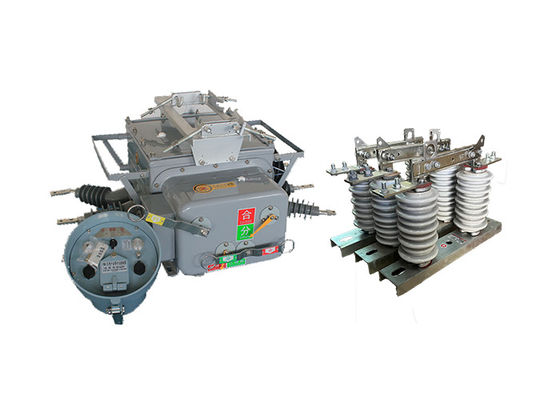

Potente seccionador eléctrico de vacío AC control remoto operado automáticamente con gancho vertical de alto voltaje

Potente seccionador eléctrico de vacío AC control remoto operado automáticamente con gancho vertical de alto voltaje

Descripción del producto:

El seccionador eléctrico de vacío ZW20-12 ((F) es un nuevo producto que combina múltiples funciones en un solo dispositivo inteligente.interruptor de carga al vacío, recloser y seccionalizador, ofreciendo versatilidad y eficiencia en diversas aplicaciones.

Los componentes principales del interruptor de carga límite incluyen un interruptor de vacío, un controlador CH-40 y un transformador de voltaje externo.mientras que el controlador CH-40 proporciona protección avanzadaUn transformador de voltaje externo, que es opcional para las redes de anillos de la línea de automatización de distribución,puede utilizarse para conexiones bilaterales PT (transformador potencial).

Este producto se utiliza ampliamente en redes de anillos espaciales de redes eléctricas urbanas y rurales de 10 kV y 13 kV.y dispositivo de interrupción automática para el despliegue de la carga de la línea en redes de anilloAdemás, puede funcionar como un interruptor de límite (comúnmente conocido como un perro guardián) en las líneas de suministro de energía de la rama, así como como reclosers y seccionalizers en redes de distribución aéreas.

El seccionador eléctrico de vacío ofrece capacidades de gestión remota, lo que permite un monitoreo y control eficientes.,facilitar la integración perfecta en los sistemas de automatización de distribución.

El dispositivo emplea mecanismos de detección y juicio fiables, incluida la capacidad de detectar corrientes de secuencia cero de nivel mA y corrientes de cortocircuito entre fases.Esto permite la eliminación automática de fallas de puesta a tierra de fase única y fallas de cortocircuito de fase a fase, mejorando las capacidades de gestión de fallos del sistema.

El interruptor principal del seccionador eléctrico de vacío utiliza tecnología de arco de vacío, mientras que el sistema de aislamiento incorpora aislamiento de gas mixto SF6 y N2.a prueba de explosión, y tecnologías de sistemas de aislamiento de Japón, Alemania y Francia, que garantizan un excelente rendimiento general de sellado.que impide fugas y garantiza que el rendimiento del dispositivo no se vea afectado por el entorno externo.

El mecanismo de funcionamiento del muelle del interruptor de carga límite está diseñado con la miniaturización y la optimización del rendimiento en mente,lo que resulta en una mayor fiabilidad de la acción en comparación con los mecanismos de resorte tradicionalesEsta mejora del diseño mejora la eficiencia operativa general y la vida útil del dispositivo.

El gancho vertical GW9-10 es un interruptor eléctrico diseñado para aislar una sección de una red o sistema eléctrico del resto del sistema con fines de mantenimiento o reparación.Se utiliza típicamente en sistemas de transmisión y distribución de energía de alto voltaje.

El interruptor está diseñado para abrirse y cerrarse en condiciones normales o anormales, como una falla o una sobrecorriente.desconecta físicamente la sección del sistema del resto de la red., impidiendo el flujo de electricidad a esa sección.

Los interruptores de desconexión de alto voltaje generalmente están diseñados para operar a voltajes entre 600 voltios y 765.000 voltios, y pueden ser operados manualmente o automáticamente.Por lo general, se instalan en subestaciones o en postes eléctricos., y son un componente importante de la infraestructura de la red eléctrica.

Efecto doble del uso cuando el interruptor aislador de la serie GW9-10 se puede utilizar con los interruptores de vacío.



Características del controlador:

Controlador terminal inteligente con protección, control automático, verificación / consulta, comunicación, gestión de software y otras funciones.

1 Completamente funcional

· Protección de línea perfecta, control remoto, alarma, monitoreo remoto y otras funciones.

2 Bajo coste y práctico

· red GSM sin ninguna inversión en hardware de comunicación, comprar una tarjeta SIM para abrir el servicio de SMS;

el uso de teléfonos móviles designados, el cifrado de la información, la verificación de contraseñas y otros medios de seguridad;

· El módulo GSM puede especificar el número de teléfono móvil, sólo acepta la vida útil del teléfono móvil vinculado;

· Encriptar mensajes de texto para el control remoto y otros puntos de control. · Encriptar mensajes de texto que controlan la vida, como el control remoto.

· Preseleccionar - confirmar - ejecutar - volver al modo de control remoto de la escuela, para garantizar la seguridad del control del sistema, para evitar el mal funcionamiento.

4 Fácil de construir sistema

· No es necesario establecer líneas de comunicación ni depurar las líneas de comunicación.

· Basta con instalar correctamente el terminal de monitoreo inteligente SMS, insertar la tarjeta SIM, establecer el número de móvil designado y el sistema comienza a funcionar.

5 Monitoreo móvil en cualquier momento y lugar

· En cualquier lugar donde haya una señal, se puede monitorear y ver en tiempo real, sin necesidad de personal especial para monitorear.



Características:

1 Fuerte capacidad antiincrustación, alta resistencia a altas y bajas temperaturas, sin peligro de combustión y explosión.

2 estructura completamente cerrada, la caja llena de gas SF6, bien sellada, adecuada para zonas de alta temperatura y humedad.

3 integrado en el CT, corriente de salida para el dispositivo de control inteligente para el análisis de la información, y la relación se puede ajustar, el terminal de conexión conectado al terminal correspondiente.

El mecanismo de funcionamiento es novedoso, simple, de pequeño tamaño, de peso ligero, de funcionamiento seguro y fiable.

5 El caparazón indica de manera prominente los estados de "almacenamiento de energía", "puntos" y "combinados".




Estructura:

1Protección y monitoreo de relevos de microordenadores: El interruptor ZW20-12 cuenta con un dispositivo de protección y monitoreo de relevos basado en microordenadores como controlador.Esta tecnología avanzada permite una detección precisa e inteligente de fallos, análisis y control, mejorando el rendimiento general y la fiabilidad del interruptor.

2Resistencia a la intemperie y la condensación: El interruptor está diseñado para resistir la intemperie y la condensación naturales.Incorpora materiales robustos y medidas de protección para garantizar un funcionamiento fiable incluso en condiciones ambientales adversas, mejorando su durabilidad y longevidad.

3Conexión de conector de aviación: el modelo de utilidad del interruptor de circuito ZW20-12 está conectado al cuerpo del interruptor a través de un conector de aviación.Este tipo de conector ofrece conexiones seguras y confiables, minimizando el riesgo de conexiones sueltas o defectuosas y garantizando una comunicación y un control estables entre el controlador y el cuerpo del interruptor.

4.Alto nivel de fiabilidad y protección de la conexión: El interruptor proporciona una buena fiabilidad de la conexión, garantizando conexiones eléctricas consistentes y seguras dentro del sistema.ofrece un alto nivel de protección, protegiendo los componentes internos y los circuitos eléctricos contra factores externos como el polvo, la humedad y los daños físicos.

5.Canales de entrada analógicos: El controlador del interruptor ZW20-12 incluye cuatro canales de entrada analógicos. Estos canales monitorean varios parámetros eléctricos, incluida la corriente de fase A,Corriente de fase CEl control en tiempo real y la comparación de estos valores con umbrales preestablecidos permiten una detección precisa de fallos y una acción adecuada.

6Detección y tratamiento de fallos: el controlador supervisa continuamente los parámetros eléctricos y los compara con valores fijos para detectar fallos de línea.el controlador inicia el tratamiento correspondiente, como el encendido del interruptor o la activación de medidas de protección, garantizando una eficacia y

Aplicación

1.Interruptor de desconexión y interruptor de contacto: El interruptor de circuito ZW20-12 ((F) puede utilizarse como interruptor de desconexión o interruptor de contacto en la configuración de red de anillo de los sistemas de distribución de energía.Permite la apertura y cierre de circuitos durante el mantenimiento o las condiciones de falla.

2Dispositivo de conmutación automática: sirve como un dispositivo de conmutación automático, lo que permite la implementación de conmutación de carga en la configuración de red de anillo.Esta característica mejora la flexibilidad y la eficiencia de la distribución de energía.

3.Interruptor de límite: en las líneas ramificadas de la fuente de alimentación, el interruptor de circuito ZW20-12 ((F) puede funcionar como un interruptor de límite o "perro de guardia"." Ayuda en el monitoreo y protección de la línea de la rama contra fallas y condiciones anormales.

4.Recloser y seccionalizador: El interruptor puede funcionar como recloser y seccionalizador en redes de distribución aéreas.Restaura automáticamente la energía después de fallos temporales y aisla las secciones defectuosas para minimizar el impacto de los cortes.




Parámetros técnicos:

ZW20-12 ((F)

GW9 a 10
