Descripción del producto:

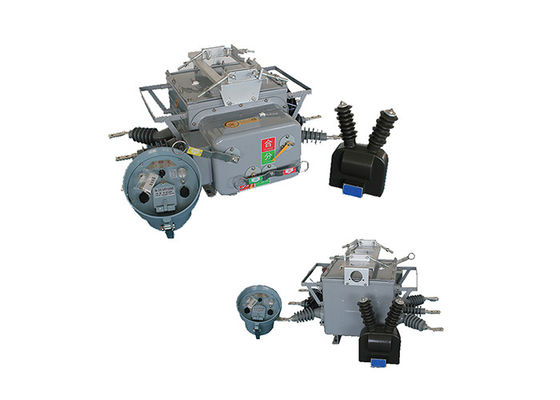

El ZW20-12 ((F) Boundary Load Switch es un nuevo producto que combina múltiples funciones en un solo dispositivo inteligente.el cerradurero, y seccionalizador, ofreciendo versatilidad y eficiencia en diversas aplicaciones.

Los componentes principales del interruptor de carga límite incluyen un interruptor de vacío, un controlador CH-40 y un transformador de voltaje externo.mientras que el controlador CH-40 proporciona protección avanzadaUn transformador de voltaje externo, que es opcional para las redes de anillos de la línea de automatización de distribución,puede utilizarse para conexiones bilaterales PT (transformador potencial).

Este producto se utiliza ampliamente en redes de anillos espaciales de redes eléctricas urbanas y rurales de 10 kV y 13 kV.y dispositivo de interrupción automática para el despliegue de la carga de la línea en redes de anilloAdemás, puede funcionar como un interruptor de límite (comúnmente conocido como un perro guardián) en las líneas de suministro de energía de la rama, así como como reclosers y seccionalizers en redes de distribución aéreas.

El interruptor de carga límite ofrece capacidades de gestión remota, lo que permite un monitoreo y control eficientes.Facilitar la integración sin problemas en los sistemas de automatización de distribución.

El dispositivo emplea mecanismos de detección y juicio fiables, incluida la capacidad de detectar corrientes de secuencia cero de nivel mA y corrientes de cortocircuito entre fases.Esto permite la eliminación automática de fallas de puesta a tierra de fase única y fallas de cortocircuito de fase a fase, mejorando las capacidades de gestión de fallos del sistema.

El interruptor principal del interruptor de carga límite utiliza tecnología de arco de vacío, mientras que el sistema de aislamiento incorpora aislamiento de gas mixto SF6 y N2.a prueba de explosión, y tecnologías de sistemas de aislamiento de Japón, Alemania y Francia, que garantizan un excelente rendimiento general de sellado.que impide fugas y garantiza que el rendimiento del dispositivo no se vea afectado por el entorno externo.

El mecanismo de funcionamiento del muelle del interruptor de carga límite está diseñado con la miniaturización y la optimización del rendimiento en mente,lo que resulta en una mayor fiabilidad de la acción en comparación con los mecanismos de resorte tradicionalesEsta mejora del diseño mejora la eficiencia operativa general y la vida útil del dispositivo.



Características del controlador:

Los controladores terminales inteligentes tienen funciones tales como protección, control automático, inspección / consulta, comunicación y gestión de software.

1Implementar perfectamente varias funciones tales como protección de circuitos, control remoto, alarma y monitoreo remoto.

2No es necesario invertir en hardware de comunicación en las redes GSM.

3.Usar teléfonos móviles designados, cifrado de información, verificación de contraseñas y otras medidas de seguridad.

4El módulo GSM puede especificar un número de móvil y sólo acepta comandos del teléfono conectado.

5Los mensajes de comunicación para el control remoto y otros comandos están encriptados.

6.Sigue un método de control remoto preestablecido-confirmar-ejecutar-verificar para garantizar la seguridad del control del sistema y prevenir errores de operación.

7No hay necesidad de instalar líneas de comunicación o de depurar líneas de comunicación.

8.Simplemente instale el terminal de monitoreo inteligente de SMS correctamente, inserte la tarjeta SIM, establezca el número móvil designado, y el sistema comenzará a funcionar.

9.La vigilancia y visualización en tiempo real se pueden hacer en cualquier lugar con una señal, sin necesidad de personal destinado a la vigilancia.




Aplicación:

1.Subestaciones de distribución de energía: El interruptor ZW20 se emplea comúnmente en subestaciones de distribución de energía, tanto en interiores como en exteriores.y protección contra fallos en las redes de distribución.

2Edificios comerciales: El interruptor se utiliza en edificios comerciales, incluidos centros comerciales, complejos de oficinas y hospitales, para una distribución de energía confiable y segura.Asegura un cambio de carga eficiente y protege las cargas eléctricas críticas.

3Sistemas de energía renovable: el interruptor ZW20 es adecuado para sistemas de energía renovable, como plantas de energía solar y parques eólicos.Se facilita el cambio y la protección de los circuitos de voltaje medio en estos sistemas.

4.Electrificación ferroviaria: El interruptor se emplea en proyectos de electrificación ferroviaria para controlar y proteger el suministro de energía a las redes ferroviarias.Asegura una distribución de energía fiable y segura para las operaciones de los trenes.

5.Operaciones mineras: El interruptor ZW20 se utiliza en las operaciones mineras para controlar y proteger el equipo eléctrico y las redes de distribución de energía en minas subterráneas y superficiales.

6.Industria del petróleo y el gas: el interruptor ZW20 encuentra aplicación en la industria del petróleo y el gas para controlar y proteger equipos eléctricos en refinerías, tuberías y plataformas offshore.

7Instalaciones de tratamiento de aguas y aguas residuales: el interruptor ZW20 se utiliza en las instalaciones de tratamiento de aguas y aguas residuales para controlar y proteger el equipo eléctrico en las estaciones de bombeo, las plantas de tratamiento,y redes de distribución.

Estructura:

El dispositivo de protección y monitorización de relevos basado en microordenadores es un sistema tecnológicamente avanzado que actúa como controlador central del sistema de interruptores.Utilizando tecnología de microcomputadoras de vanguardiaEste dispositivo desempeña un papel crucial para garantizar la seguridad y fiabilidad del sistema eléctrico en el que está integrado.
El controlador está diseñado específicamente para soportar diversas condiciones ambientales y está equipado con una robusta resistencia a las condiciones climáticas.Esta característica le permite operar de manera confiable en condiciones climáticas adversas como temperaturas extremasAdemás, el controlador está construido con protección contra la condensación,garantizar su funcionamiento incluso en ambientes húmedos o húmedos donde la humedad puede ser un problema.
Para establecer una conexión segura y fiable, el controlador está conectado al cuerpo del interruptor mediante conectores de aviación.lo que los convierte en una opción ideal para aplicaciones críticas como la protección y el monitoreo de relésEstos conectores aseguran una comunicación y funcionalidad adecuadas entre el controlador y el interruptor, mejorando el rendimiento general y la fiabilidad del sistema.
El controlador se destaca en la fiabilidad de la conexión, minimizando el riesgo de pérdida o interrupción de la señal.que es crucial para el correcto funcionamiento del sistema de protección y seguimiento del reléAl mantener un alto nivel de protección, el controlador garantiza la integridad y exactitud de las funciones de protección y monitorización del relé.evitar posibles errores o discrepancias que puedan comprometer la seguridad general del sistema eléctrico.

Condiciones ambientales:

Temperatura del aire ambiente: -40°C a +70°C.

Altitud: no superior a 3000 m sobre el nivel del mar.

El aire circundante puede estar contaminado con polvo, humo, gases corrosivos, vapor o niebla de sal.

La velocidad del viento no debe exceder de 34 m/s (equivalente a una presión de 700 Pa en la superficie cilíndrica).

Las vibraciones o la actividad sísmica de los interruptores y equipos de control externos se pueden descuidar.

La amplitud de la interferencia electromagnética inducida en el sistema secundario no excede de 1,6 kV.




Parámetros técnicos:

Parámetro técnico del controlador:
