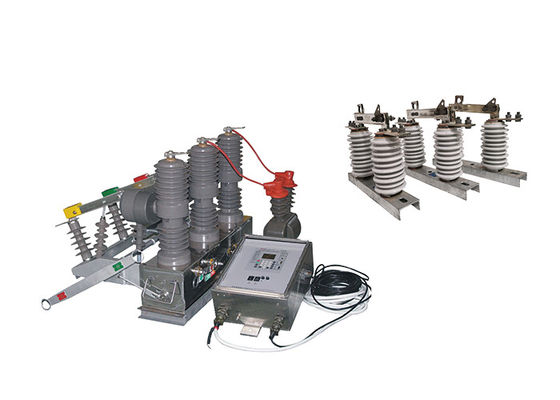

Distribución al aire libre interruptor de circuito montado en poste HV con controlador de sistema inteligente compatible con gancho al aire libre
Descripción del producto:
ZW32-12(F) interruptor de circuito montado en poste de alto voltaje es un equipo de distribución al aire libre con un voltaje nominal de 12 kV y una frecuencia de CA de tres fases de 50 Hz.Se utiliza principalmente para romper y cerrar la corriente de carga, corriente de sobrecarga y corriente de cortocircuito en sistemas electrónicos. Es adecuado para la protección y control en subestaciones y sistemas de distribución de empresas industriales y mineras,así como para operaciones frecuentes en redes eléctricas ruralesTambién se puede utilizar como interruptor seccional para el funcionamiento de la red eléctrica.el ZW32-12 recloser automático seccionador eléctrico puede integrarse sin problemas en las operaciones de la red eléctricaPermite la monitorización remota, el control y la automatización de la red de distribución, optimizando el rendimiento del sistema y facilitando una gestión eficiente de la energía.
El gancho operado GW9-10 es un tipo de interruptor eléctrico utilizado para aislar una sección de una línea aérea de transmisión de energía para mantenimiento o reparación.Se utiliza típicamente en sistemas eléctricos de alto voltaje, tales como los utilizados por las empresas de electricidad para transmitir electricidad a largas distancias.
El gancho se monta en una estructura aérea, como una torre de transmisión o un poste, y está diseñado para soportar las duras condiciones ambientales que se encuentran en los sistemas eléctricos al aire libre.Tiene una vertical, o movimiento hacia arriba y hacia abajo, para activar o desactivar los contactos del interruptor, que generalmente están hechos de cobre u otros materiales conductores.
El gancho está diseñado para proporcionar una ruptura visible en la línea de transmisión, lo que permite al personal de mantenimiento trabajar de forma segura en la línea sin riesgo de electrocución o daños en el equipo.A menudo se utiliza junto con otros dispositivos de seguridad, tales como interruptores de conexión a tierra y frenadores de sobretensiones, para proteger el sistema eléctrico y las personas que trabajan en él.
Introducción del controlador:
El controlador admite la comunicación a través de una interfaz 485/232, lo que permite la monitorización y control remotos.
Cuando se detecta un interruptor pesado, el dispositivo acelera automáticamente el proceso de arranque en caso de fallo permanente.
Cerramiento y rebloqueo remoto/manual: el usuario tiene la opción de cerrar y rebloquear el circuito de forma remota o manual.si el usuario olvida quitar el interruptor de puesta a tierra al restablecer la energía después de reparar una línea, el dispositivo puede acelerar el proceso de arranque para garantizar la seguridad.
Esta característica proporciona flexibilidad para determinar el retraso apropiado antes de volver a cerrar el circuito después de una falla.
El circuito de cierre de salto del controlador incorpora un diseño anti-mal funcionamiento. Incluye una función anti-salto para evitar el cierre involuntario del circuito.
El controlador puede distinguir entre fallas dentro y fuera de la zona basándose en la corriente de secuencia cero.Esta capacidad ayuda a identificar la ubicación de fallas y permite una solución de problemas y mantenimiento más específicos.
Prevención de errores de funcionamiento: el interruptor de control remoto está diseñado para evitar errores de funcionamiento.Reducir así el riesgo de acciones no intencionadas.
Aplicación:
1Sistemas de distribución de energía: El interruptor puede usarse en redes de distribución de energía, incluidas subestaciones, interruptores y paneles de distribución.Sus funciones de control inteligentes proporcionan capacidades mejoradas de vigilancia y protección, lo que permite un funcionamiento eficiente y fiable del sistema de distribución.
2.Instalaciones industriales: El interruptor es adecuado para proteger los equipos eléctricos y las máquinas en entornos industriales.y sistemas de automatización de procesos, garantizando la seguridad y el funcionamiento ininterrumpido de los procesos industriales críticos.
3Sistemas de energía renovable: El interruptor es adecuado para su uso en sistemas de energía renovable, como plantas de energía solar y parques eólicos.garantizar la protección de los equipos sensibles de energía renovable y prevenir daños causados por sobrecargas o fallas.
4Centros de datos: Los centros de datos requieren una protección de circuitos altamente fiable y sensible para salvaguardar la infraestructura de TI crítica.El interruptor de circuito magnético permanente inteligente se puede utilizar en unidades de distribución de energía del centro de datos (PDU) y paneles eléctricos, ofreciendo un monitoreo avanzado, detección rápida de fallos y gestión de energía optimizada.
5Estaciones de carga de vehículos eléctricos: Con la creciente adopción de vehículos eléctricos (VE), el interruptor de circuito magnético permanente inteligente se puede utilizar en estaciones de carga de vehículos eléctricos.Proporciona una protección rápida y precisa contra sobrecorrientes y cortocircuitos, garantizando operaciones de carga seguras y fiables.
6Sistemas de gestión de la energía: las características de control inteligente del interruptor lo hacen compatible con los sistemas de gestión de la energía.Se puede integrar en sistemas de hogar inteligente o de automatización de edificios para optimizar el consumo de energía, monitorear los parámetros eléctricos y habilitar las funciones de descarga o respuesta a la demanda.
Características:
1.Interruptor de vacío de alto voltaje: adopta tecnología de extinción de arco de vacío y tiene un buen rendimiento de ruptura y una fuerte capacidad de extinción de arco.corrientes de sobrecarga, y corrientes de cortocircuito.
2Diseño exterior: Es adecuado para entornos al aire libre y tiene una buena resistencia al clima y un buen rendimiento de protección, lo que le permite funcionar normalmente en diversas condiciones climáticas adversas.
3.Voltaje y frecuencia nominal: Es adecuado para sistemas de distribución con un voltaje nominal de 12 kV y una frecuencia de CA trifásica de 50 Hz, que cumplen con los requisitos de potencia correspondientes.
4Función de protección y control: se utiliza principalmente para la protección y control de la carga en subestaciones y sistemas de distribución de empresas industriales y mineras.Puede proteger eficazmente el funcionamiento seguro de los equipos y sistemas de energía.
5.Aplicación de las redes eléctricas rurales: debido a las frecuentes operaciones en las redes eléctricas rurales,Este interruptor de circuito se utiliza ampliamente y puede ser utilizado como interruptor seccional y para la automatización de la red de distribución en las redes eléctricas rurales.
Condición:
1.Alturas no superiores a 2000 metros;
2Temperatura del aire ambiente: -45 ° C ~ + 40 ° C. Diferencia de temperatura diaria: 25 ° C.
3Velocidad del viento no superior a 35 m / s
4No hay lugares inflamables, explosivos peligrosos, corrosión química y vibraciones violentas.
Parámetro técnico:
ZW32-12
| Número de serie. |
Parámetro |
Unidad |
Datos obtenidos |
| 1 |
Válvulas de tensión |
el kV |
12 |
| 2 |
Nivel de aislamiento de la fractura |
Frecuencia de trabajo(Prueba en seco/prueba en húmedo) |
48 |
| Teste de tensión de choque de rayo (pico) |
85 |
| 3 |
Nivel de aislamiento en el suelo/fase a fase |
Frecuencia de trabajo |
Prueba en seco |
42 |
| Prueba en húmedo |
34 |
| Teste de tensión de choque de rayo (pico) |
75 |
| 4 |
Corriente nominal |
A. No |
630 |
| 5 |
Corriente de estabilidad térmica nominal (valor efectivo) |
KA |
20 |
| 6 |
Corriente nominal de corte de cortocircuito (valor efectivo) |
25 |
| 7 |
Tiempo de estabilidad térmica nominal |
el |
4 |
| 8 |
Corriente de cierre de cortocircuito nominal ((Pico) |
KA |
63 |
| 9 |
Corriente de estabilidad dinámica nominal (pico) |
| 10 |
Tiempo de vida mecánica |
las veces |
10000 |
| 11 |
Corriente nominal de apertura |
1000 |
| 12 |
Temperatura del aire circundante |
Temperatura más alta |
°C |
- 55 años |
| Temperatura más baja |
+ 60 |
| Diferencia de la temperatura máxima diaria |
- ¿ Qué? |
≤ 25 años |
| 13 |
Alturas |
- ¿ Qué? |
≤ 2500 |
| 14 |
Humedad |
Medio de humedad relativa diaria |
% |
≤ 95 años |
| Medio de humedad relativa mensual |
≤ 90 años |
| 15 |
Capacidad de resistencia a los terremotos |
Aceleración horizontal |
G |
0.25 |
| Aceleración vertical en el suelo |
0.125 |
| Factor de seguridad |
/ |
1.67 |
| 16 |
Velocidad del viento |
el número de unidades |
≤ 35 años |
| 17 |
espesor del hielo |
En el caso de los |
≤ 20 años |
GW9 a 10
| Número de serie. |
Parámetro |
Unidad |
Datos obtenidos |
| 1 |
Voltagem nominal |
el kV |
12 |
| 2 |
Corriente nominal |
Número de modelo. |
(H) GW9-12 ((W)/630-20 |
A. No |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corriente resistente de corto tiempo |
Número de modelo. |
(H) GW9-12 ((W)/630-20 |
KA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nivel de aislamiento nominal |
La ola de rayos soporta el voltaje ((pico) |
Polar a la Tierra
(Positivo y negativo) |
el kV |
75 |
Interfractura
(Positivo y negativo) |
85 |
Tensión de resistencia de frecuencia industrial
(1 min)
(Valor efectivo) |
Prueba en seco/prueba en húmedo |
Polar a la Tierra |
42 ((Seco)
34 ((Humedad) |
| Interfractura |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Humedad) |
| 5 |
Resistencia del circuito principal |
Cuota de mercado |
630 |
| 1000 |
| 1250 |
| 6 |
Tiempo de vida mecánica |
las veces |
50 |
| 50 |
| 80 |
