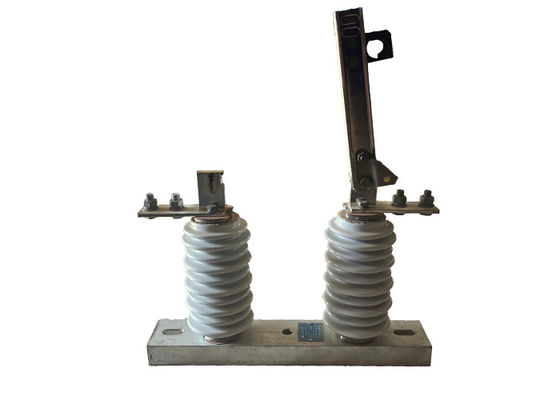

Interruptor aislador de alta tensión de fase única que funciona de manera eficiente Interruptor de desconexión exterior para sistemas eléctricos

Interruptor aislante de alta tensión de fase única que funciona de manera eficiente Interruptor de desconexión exterior para sistemas eléctricos

Descripción del producto:

El interruptor aislador de alto voltaje es un tipo de dispositivo portátil utilizado para aislar y conectar a tierra las líneas de distribución eléctrica para fines de mantenimiento, reparación o emergencia.Es una herramienta versátil que se puede utilizar en una variedad de aplicaciones, incluidas las líneas aéreas de distribución, subestaciones e instalaciones industriales.

El interruptor de aislamiento de alto voltaje está diseñado para ser operado por una sola persona, lo que hace que sea fácil de usar y maniobrar.que puede extenderse hasta llegar al equipo eléctrico, y un conjunto de accesorios intercambiables, que permiten al usuario realizar una variedad de tareas, como abrir o cerrar interruptores y líneas de conexión a tierra.

El interruptor de aislamiento está diseñado para proporcionar una ruptura visible en el circuito eléctrico, lo que ayuda a proteger contra el contacto accidental con el equipo con energía.También está diseñado para soportar condiciones ambientales adversas, como fuertes vientos, lluvia y nieve, lo que lo hace adecuado para su uso en ambientes al aire libre.

Relación con el interruptor de vacío exterior:

La relación entre el interruptor de vacío exterior y el aislador de desconexión de alto voltaje exterior radica en sus funciones complementarias en el sistema eléctrico:

Interrupción del circuito: El interruptor de vacío es responsable de interrumpir el circuito eléctrico durante el funcionamiento normal o en caso de avería.Actúa como el principal medio de romper el flujo de corrientePor el contrario, el aislador de desconexión se utiliza para aislar el circuito de la fuente de alimentación durante las actividades de mantenimiento o reparación.Proporciona una capa adicional de seguridad al abrir físicamente el circuito.

Coordinación: En los sistemas eléctricos de alto voltaje, el interruptor de vacío y el aislador de desconexión a menudo se coordinan para trabajar juntos.El interruptor de circuito es responsable de detectar fallos y desencadenar para interrumpir el flujo de corriente, mientras que el aislador de desconexión se utiliza para aislar físicamente el circuito y proporcionar una indicación visible de la desconexión.

Seguridad y mantenimiento: El aislador de desconexión desempeña un papel crucial en la seguridad del personal de mantenimiento.el aislador de desconexión se activa para abrir el circuito y proporcionar una brecha de aire visiblePor otra parte, el interruptor de vacío protege el sistema durante el funcionamiento normal y en caso de averías.

1Mantenimiento y reparación: El interruptor de desconexión se utiliza para aislar una sección de la línea eléctrica con fines de mantenimiento o reparación.Esto permite que el personal de mantenimiento trabaje de forma segura sin riesgo de electrocución.

2.Descarga: en caso de sobrecarga de energía, se puede utilizar el interruptor de desconexión para eliminar la carga y evitar daños a la línea eléctrica o al equipo.

3Aislamiento de fallas: el interruptor de desconexión se puede utilizar para aislar una sección de la línea eléctrica en caso de fallo, como un cortocircuito o una falla de tierra.Esto evita que el fallo se propague a otras partes de la red y cause más daños..

4Operaciones de conmutación: el interruptor de desconexión se utiliza para operaciones de conmutación, como conectar o desconectar fuentes de energía o redirigir la energía a diferentes partes de la red.

5Protección: El interruptor de desconexión se utiliza a menudo junto con otros dispositivos de protección, como interruptores y fusibles, para proteger la línea eléctrica y el equipo de daños.

6Energía renovable: con el uso creciente de fuentes de energía renovables, como el viento y la energía solar, se utilizan interruptores de desconexión para conectar y desconectar estas fuentes de la red eléctrica.

Operación:

Los interruptores de desconexión de alto voltaje separan la parte conductora de la base utilizando un aislante para garantizar una distancia de aislamiento de trabajo normal y fijar la parte conductora, aislante,y base como dispositivo de conmutación integralCuando se encuentra en posición abierta, hay un hueco visible y una distancia de aislamiento de ruptura adecuada para soportar el voltaje de trabajo normal.puede transportar con fiabilidad la corriente de trabajo normal y la corriente de fallo de cortocircuitoDebido a la presencia de un dispositivo de extinción de arco dedicado, sólo se puede utilizar para cambiar circuitos con voltaje pero sin carga.Las operaciones de apertura y cierre se realizan mediante el uso de un gancho aislante para tirar o empujar el orificio redondo en el bloqueo, causando que el gancho de bloqueo dinámico se desprenda y se conecte con el gancho de bloqueo estático.

Condición:

1La altitud no excede los 1000 m.

2.La temperatura del aire ambiente: máximo + 40'C; mínimo:área general -30'C, paramos -40'C;

3.La presión del viento no excederá de 700 Pa. ((corresponde a una velocidad del viento de 34 m/s);

4La intensidad del terremoto no excede los 8 grados.

5.La situación de trabajo es libre de frecuentes vibraciones violentas;

6.El lugar de instalación del aislador de tipo ordinario debe mantenerse alejado de gases, deposiciones químicas de humo, niebla de sal, polvo

y otros materiales explosivos y corrosivos que afecten seriamente el aislamiento y la capacidad de conducción del aislante

7.El aislador tipo a prueba de contaminación se aplica a la zona de conducción sucia grave, sin embargo, no debe ser cualquier materia explosiva y las materias que causan fuego

Parámetros técnicos:
