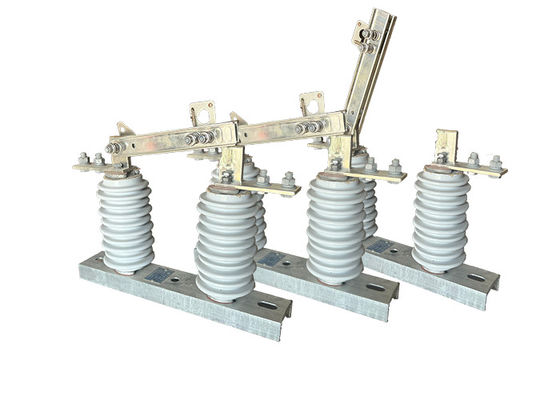

Interruptor de desconexión de corriente alterna de fase única 1250A 50Hz Interruptor aislador de alto voltaje para subestación de transmisión de energía
Descripción del producto:
Los interruptores de aislamiento de alto voltaje se utilizan en los sistemas de transmisión y distribución de energía de alto voltaje para desconectar los circuitos de sus fuentes de energía con fines de mantenimiento o reparación.Proporcionan un medio para aislar el circuito de la fuente de alimentación, que permite a los trabajadores realizar sus tareas de forma segura sin riesgo de descarga eléctrica.
El funcionamiento de un interruptor de aislamiento de alto voltaje implica un poste giratorio que controla la apertura y cierre de la hoja del interruptor o contacto.la hoja puede ser activada o desactivadaEste mecanismo permite una indicación manual y visible del estado del interruptor.
Para garantizar la seguridad del operador, el poste del interruptor de aislamiento de alto voltaje está típicamente hecho de un material no conductor, como fibra de vidrio o materiales compuestos,que proporciona aislamiento contra el alto voltaje presente en el sistemaEste aislamiento protege al operador de las descargas eléctricas al operar el interruptor.
Los interruptores de aislamiento de alto voltaje están disponibles en varios diseños y tamaños para acomodar diferentes voltajes y corrientes de los circuitos que controlan.Por lo general, se colocan en postes o estructuras al aire libre.En combinación con otros dispositivos de protección, como interruptores y fusibles, los dispositivos de protección de la luz se utilizan para proteger la seguridad de la luz.Los interruptores de desconexión contribuyen a la seguridad y fiabilidad generales del sistema eléctrico al proporcionar un medio de aislamiento y protección.
Operación:
1Posición inicial: el interruptor de desconexión se encuentra inicialmente en posición cerrada, lo que significa que el circuito está conectado y con energía.La hoja o el contacto del interruptor está en contacto con los terminales o conductores correspondientes, permitiendo el flujo de corriente eléctrica.
2.Preparación y medidas de seguridad: antes de activar el interruptor, deben tomarse las medidas de seguridad adecuadas,Por ejemplo, usar equipos de protección personal (EPI) adecuados y asegurarse de que el área esté libre de cualquier peligro potencial.Es esencial seguir los protocolos y pautas de seguridad establecidos.
3Operación manual: el operador gira el poste o la manija del interruptor, que controla la apertura y el cierre de la hoja o el contacto del interruptor.El poste está generalmente situado a una distancia segura de los componentes eléctricos en funcionamiento y está hecho de un material no conductor para el aislamiento.
4Abrir el interruptor: al girar el poste, la hoja o el contacto del interruptor se desacoplan de los terminales o conductores, abriendo efectivamente el circuito.Esta acción interrumpe el flujo de corriente eléctrica y desconecta el circuito de su fuente de energía.
5Indicación visible: al operar el interruptor, éste proporciona una indicación visible de su estado.por lo general a través de un recinto transparente o mediante indicadores visuales, para determinar si el circuito está conectado o desconectado.
6.Mantenimiento o reparación: con el interruptor de desconexión en posición abierta, las actividades de mantenimiento o reparación se pueden realizar de forma segura en el circuito.Los trabajadores pueden trabajar en el sistema sin riesgo de descarga eléctrica, ya que el circuito está aislado de la fuente de alimentación.
7Cierre del interruptor: una vez completadas las tareas de mantenimiento o reparación, y es seguro restablecer la energía en el circuito, el operador gira el poste en la dirección opuesta para cerrar el interruptor.La hoja o el contacto se vuelve a conectar con los terminales o conductores, reconectando el circuito a su fuente de alimentación.
8Verificación: Después de cerrar el interruptor, es importante verificar que el circuito ha sido reenergizado con éxito y funciona correctamente.Esto puede hacerse mediante procedimientos de ensayo y seguimiento adecuados para garantizar que el sistema funcione como se pretende..
Consejos de seguridad:
1.Llevar a cabo ensayos y mantenimiento de rutina del interruptor para garantizar su correcto funcionamiento, incluida la prueba de la resistencia de aislamiento del interruptor, la verificación del funcionamiento de los bloqueos de seguridad,y comprobar cualquier calentamiento o vibración anormal.
2.Implementar un procedimiento de bloqueo/etiquetado antes de realizar trabajos de mantenimiento o reparación del interruptor.Este procedimiento consiste en bloquear y etiquetar el interruptor para evitar la activación accidental mientras se realiza el trabajo, proporcionando una capa adicional de seguridad.
3.Ofrecer una formación adecuada al personal que operará o trabajará en el interruptor.así como los peligros potenciales asociados con el cambio.
4Implementar un sistema de gestión de la seguridad integral que incluya auditorías de seguridad periódicas, evaluaciones de riesgos e informes de incidentes.Este enfoque proactivo de la seguridad ayuda a identificar y abordar los riesgos potenciales antes de que resulten en accidentes o lesiones.
5.Asegurar la instalación de sistemas de ventilación y refrigeración adecuados para los interruptores de aislamiento de alta tensión situados en espacios cerrados o confinados. 6.La ventilación adecuada ayuda a disipar el calor y evita que el interruptor se sobrecaliente, lo que puede provocar averías o incluso incendios.
Aplicación:
1Sistemas de distribución de energía: El interruptor se emplea comúnmente en redes de distribución de energía para aislar secciones específicas del circuito con fines de mantenimiento, reparación o solución de problemas.Permite a los técnicos trabajar de forma segura en una parte particular del sistema sin interrumpir el suministro a toda la red.
2.Subestaciones: Los interruptores de desconexión de alto voltaje se utilizan comúnmente en subestaciones eléctricas para proporcionar un medio de aislar equipos, como transformadores o interruptores, de la fuente de energía.Facilitan el mantenimiento, reparación o sustitución de componentes de subestaciones sin afectar al suministro general de energía.
3Instalaciones industriales: El interruptor se utiliza en entornos industriales donde se encuentran circuitos de alta tensión monofásicos.Permite la desconexión segura de equipos o máquinas durante las actividades de mantenimiento o reparación, garantizando la seguridad del personal y protegiendo el equipo de daños.
4Sistemas de energía renovable: en las instalaciones de energía renovable, como los sistemas de energía solar o eólica,Los interruptores de desconexión de alto voltaje se utilizan para aislar secciones específicas del sistema para trabajos de mantenimiento o reparación.Proporcionan una forma segura de desconectar la fuente de energía de componentes como inversores, baterías o puntos de conexión a la red.
5Prueba y medición: El interruptor de desconexión de alto voltaje se utiliza a menudo en aplicaciones de prueba y medición.Permite el aislamiento de secciones específicas de un circuito para realizar mediciones precisas, análisis o pruebas de diagnóstico sin interferencia de otros componentes conectados.
Condición:
1La altitud no excede los 1000 m.
2.La temperatura del aire ambiente: máximo + 40'C; mínimo:área general -30'C, paramos -40'C;
3.La presión del viento no excederá de 700 Pa. ((corresponde a una velocidad del viento de 34 m/s);
4La intensidad del terremoto no excede los 8 grados.
5.La situación de trabajo es libre de frecuentes vibraciones violentas;
6.El lugar de instalación del aislador de tipo ordinario debe mantenerse alejado de gases, deposiciones químicas de humo, niebla de sal, polvo
y otros materiales explosivos y corrosivos que afecten seriamente el aislamiento y la capacidad de conducción del aislante
7.El aislador tipo a prueba de contaminación se aplica a la zona de conducción sucia grave, sin embargo, no debe ser cualquier materia explosiva y las materias que causan fuego
Parámetros técnicos:
| Número de serie. |
Parámetro |
Unidad |
Datos obtenidos |
| 1 |
Voltagem nominal |
el kV |
12 |
| 2 |
Corriente nominal |
Número de modelo. |
(H) GW9-12 ((W)/630-20 |
A. No |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corriente resistente de corto tiempo |
Número de modelo. |
(H) GW9-12 ((W)/630-20 |
KA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nivel de aislamiento nominal |
La ola de rayos soporta el voltaje ((pico) |
Polar a la Tierra
(Positivo y negativo) |
el kV |
75 |
Interfractura
(Positivo y negativo) |
85 |
Tensión de resistencia de frecuencia industrial
(1 min)
(Valor efectivo) |
Prueba en seco/prueba en húmedo |
Polar a la Tierra |
42 ((Seco)
34 ((Humedad) |
| Interfractura |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Humedad) |
| 5 |
Resistencia del circuito principal |
Cuota de mercado |
630 |
| 1000 |
| 1250 |
| 6 |
Tiempo de vida mecánica |
las veces |
50 |
| 50 |
| 80 |
