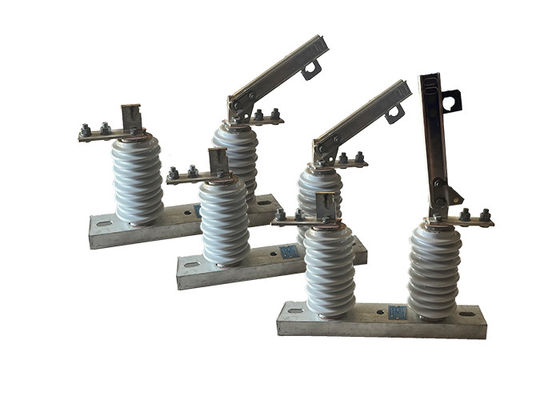

Interruptor aislante de carga HV con interruptor de corte vertical de fase única con fácil instalación con interruptor de circuito de vacío
Descripción del producto:
The high-voltage isolator switch is a new type of isolation switch designed and manufactured by integrating the domestic existing experience in isolation switch production and advanced foreign technology.
El interruptor de aislamiento de alto voltaje está compuesto por una base, aisladores de pilares, partes conductoras y partes mecánicas.alta linealidad de ruptura y cierre, y alta fiabilidad, alcanzando el nivel de productos similares a nivel nacional e internacional.
Además, existe otro tipo de interruptor de desconexión llamado GW9-12 ((W), tiene una estructura de una sola etapa y es adecuado para sistemas de energía con una frecuencia de 50 Hz y un voltaje de línea de 10 kV.Se utiliza como circuito para romper y cerrar líneas cuando hay voltaje pero no carga. The pollution-resistant isolation switch can meet the requirements of users in heavily polluted areas and effectively solve the problem of flashover caused by pollution during operation of the isolation switch.
Características:
1.Portable: El Loadbuster está diseñado para ser portátil y puede transportarse fácilmente al sitio donde sea necesario.
Nivel de alto voltaje: Estos interruptores están diseñados para manejar niveles de alto voltaje, generalmente desde unos pocos kilovoltios hasta varios cientos de kilovoltios.
2Aislamiento: el interruptor se utiliza para aislar una sección del sistema eléctrico con fines de mantenimiento o reparación.
3Indicadores visuales: El Loadbuster tiene indicadores visuales que indican si el interruptor está abierto o cerrado, lo que facilita a los operadores conocer el estado del circuito.
4.Versatilidad: El Loadbuster se puede utilizar para una amplia gama de aplicaciones, incluidos los circuitos de conmutación y aislamiento, así como para la conexión a tierra y la eliminación de energía de los equipos.
5Características de seguridad: El Loadbuster está diseñado con características de seguridad para proteger a los operadores de los peligros eléctricos, tales como materiales aislantes que evitan el contacto accidental con piezas activas.
6.Fácil de usar: El Loadbuster está diseñado para ser fácil de usar y requiere una formación mínima para operar.
7Cuchillas intercambiables: El Loadbuster tiene cuchillas intercambiables que se pueden reemplazar fácilmente, lo que permite una mayor flexibilidad y versatilidad.
Aplicación:
1Sistemas de distribución de energía: El interruptor se emplea comúnmente en redes de distribución de energía para aislar secciones específicas del circuito con fines de mantenimiento, reparación o solución de problemas.Permite a los técnicos trabajar de forma segura en una parte particular del sistema sin interrumpir el suministro a toda la red.
2.Subestaciones: Los interruptores de desconexión de alto voltaje se utilizan comúnmente en subestaciones eléctricas para proporcionar un medio de aislar equipos, como transformadores o interruptores, de la fuente de energía.Facilitan el mantenimiento, reparación o sustitución de componentes de subestaciones sin afectar al suministro general de energía.
3Instalaciones industriales: El interruptor se utiliza en entornos industriales donde se encuentran circuitos de alta tensión monofásicos.Permite la desconexión segura de equipos o máquinas durante las actividades de mantenimiento o reparación, garantizando la seguridad del personal y protegiendo el equipo de daños.
4Sistemas de energía renovable: en las instalaciones de energía renovable, como los sistemas de energía solar o eólica,Los interruptores de desconexión de alto voltaje se utilizan para aislar secciones específicas del sistema para trabajos de mantenimiento o reparación.Proporcionan una forma segura de desconectar la fuente de energía de componentes como inversores, baterías o puntos de conexión a la red.
5Prueba y medición: El interruptor de desconexión de alto voltaje se utiliza a menudo en aplicaciones de prueba y medición.Permite el aislamiento de secciones específicas de un circuito para realizar mediciones precisas, análisis o pruebas de diagnóstico sin interferencia de otros componentes conectados.
Operación:
1Cierre del interruptor: Cuando el interruptor está cerrado, las dos partes conductoras del circuito entran en contacto entre sí, permitiendo que la corriente eléctrica fluya a través del circuito.
2Abrir el interruptor: cuando se abre el interruptor, se crea un hueco de aire entre las dos partes conductoras del circuito, aislando efectivamente la sección del resto del sistema.Esto se hace típicamente para permitir el mantenimiento, de reparación o de ensayo deben realizarse de forma segura.
3.Aterrizaje del circuito: Antes de realizar cualquier trabajo en la sección aislada del circuito, es importante aterrizar el circuito para evitar que se acumule cualquier carga eléctrica residual.Esto se hace típicamente utilizando un interruptor de tierra o electrodo de conexión a tierra.
Es importante tener en cuenta que el funcionamiento de los interruptores de aislamiento de alto voltaje solo debe ser realizado por personal capacitado y cualificado,ya que pueden suponer un grave riesgo de descarga eléctrica o lesiones si se manejan mal.Además, es importante seguir todos los procedimientos y pautas de seguridad cuando se trabaja con equipos de alto voltaje, incluyendo el uso de ropa y equipo de protección adecuados.utilizando herramientas aisladas, y asegurarse de que el área esté libre de materiales inflamables o explosivos.
Colocación:
La relación entre el interruptor de vacío exterior y el aislador de desconexión de alto voltaje exterior radica en sus funciones complementarias en el sistema eléctrico:
Interrupción del circuito: El interruptor de vacío es responsable de interrumpir el circuito eléctrico durante el funcionamiento normal o en caso de avería.Actúa como el principal medio de romper el flujo de corrientePor el contrario, el aislador de desconexión se utiliza para aislar el circuito de la fuente de alimentación durante las actividades de mantenimiento o reparación.Proporciona una capa adicional de seguridad al abrir físicamente el circuito.
Coordinación: En los sistemas eléctricos de alto voltaje, el interruptor de vacío y el aislador de desconexión a menudo se coordinan para trabajar juntos.El interruptor de circuito es responsable de detectar fallos y desencadenar para interrumpir el flujo de corriente, mientras que el aislador de desconexión se utiliza para aislar físicamente el circuito y proporcionar una indicación visible de la desconexión.
Seguridad y mantenimiento: El aislador de desconexión desempeña un papel crucial en la seguridad del personal de mantenimiento.el aislador de desconexión se activa para abrir el circuito y proporcionar una brecha de aire visiblePor otra parte, el interruptor de vacío protege el sistema durante el funcionamiento normal y en caso de averías.
Parámetros técnicos:
| Número de serie. |
Parámetro |
Unidad |
Datos obtenidos |
| 1 |
Voltagem nominal |
el kV |
12 |
| 2 |
Corriente nominal |
Número de modelo. |
(H) GW9-12 ((W)/630-20 |
A. No |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corriente resistente de corto tiempo |
Número de modelo. |
(H) GW9-12 ((W)/630-20 |
KA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nivel de aislamiento nominal |
La ola de rayos soporta el voltaje ((pico) |
Polar a la Tierra
(Positivo y negativo) |
el kV |
75 |
Interfractura
(Positivo y negativo) |
85 |
Tensión de resistencia de frecuencia industrial
(1 min)
(Valor efectivo) |
Prueba en seco/prueba en húmedo |
Polar a la Tierra |
42 ((Seco)
34 ((Humedad) |
| Interfractura |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Humedad) |
| 5 |
Resistencia del circuito principal |
Cuota de mercado |
630 |
| 1000 |
| 1250 |
| 6 |
Tiempo de vida mecánica |
las veces |
50 |
| 50 |
| 80 |
