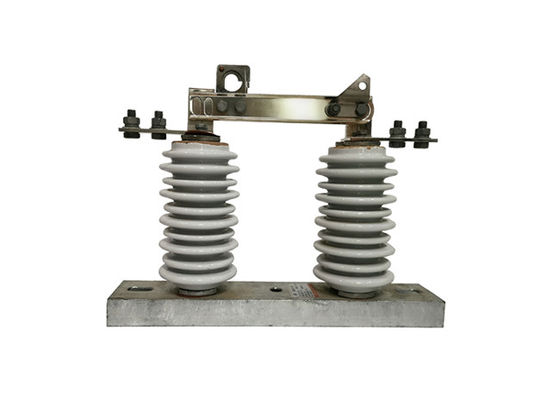

GW9-10/1000A Desconectador de alta tensión de fase única de porcelana con interruptor de vacío

GW9-10/1000A Desconectador de alta tensión de fase única de porcelana con interruptor de vacío

Descripción del producto:

GW9-10/1000A Interruptor de desconexión de alta tensión de fase única es un interruptor eléctrico utilizado para aislar un circuito de alta tensión de fase única de su fuente de alimentación.Se utiliza típicamente en sistemas de distribución de energía para proporcionar un medio seguro de desconectar la energía a una sección específica del circuito con fines de mantenimiento o reparación.El interruptor se compone típicamente de un conjunto de contactos que pueden abrirse o cerrarse manualmente o automáticamente, dependiendo de la aplicación.la corriente puede fluir a través del circuito, y cuando el interruptor está abierto, el circuito se desconecta de la fuente de alimentación.

Estructura:

Este producto está compuesto por base (placa), poste aislante, parte conductora y dispositivo de bloqueo.y el otro extremo del cuchillo está conectado por separado con la cabeza de contacto estáticaCada cuchillo es de tipo ranura, lo que no sólo aumenta la superficie de disipación de calor del cuchillo,pero también favorecen la reducción del aumento de la temperatura, y mejorar la resistencia mecánica del cuchillo, haciendo la estabilidad térmica dinámica contra cortocircuito.Las partes de bloqueo instaladas en el extremo no giratorio del cuchillo de contacto y el gancho de bloqueo estático en el contacto estático constituyen el dispositivo de bloqueo de apertura., que se bloquea automáticamente cuando el freno está cerrado, de modo que el cuchillo de freno no se caiga por sí mismo debido a su propio peso o a la acción de la energía eléctrica,que resulte en la apertura del freno sin causa.

Operación:

1 Preparación:Antes de operar el interruptor, el circuito debe estar desactivado y conectado a tierra adecuadamente para evitar cualquier peligro eléctrico.
2 Cerrar el interruptor:Para cerrar el interruptor, el operador mueve manualmente o remotamente el mango del interruptor o la palanca de control a la posición cerrada.permitiendo que la corriente fluya a través del circuito.
3 Abrir el interruptor:Para abrir el interruptor, el operador mueve manualmente o remotamente el mango del interruptor o la palanca de control a la posición abierta.interrumpir el flujo de corriente.
4 Gestión del arco:Cuando se abre el interruptor, puede producirse un arco eléctrico entre los contactos, lo que puede ser peligroso y dañar el interruptor.el interruptor puede estar equipado con dispositivos tales como trampolines de arco o bobinas de escape.
5 Seguridad:Los operadores de interruptores de desconexión de alta tensión deben seguir procedimientos de seguridad adecuados para prevenir los peligros eléctricos.y siguiendo los procedimientos de bloqueo/etiquetado.
