1000A Alta tensión GW9-10 Interruptor de desconexión 12kV con interruptor de circuito de vacío exterior operado automáticamente

1000A Alta tensión GW9-10 Interruptor de desconexión 12kV con interruptor de circuito de vacío exterior operado automáticamente

Descripción del producto:

Los interruptores de desconexión de alto voltaje desempeñan un papel crucial en los sistemas de transmisión y distribución de energía.trabajos de reparaciónEl diseño y la construcción de estos interruptores se centran en su capacidad para manejar altos voltajes y corrientes,Además de resistir condiciones ambientales adversas.

Los diferentes tipos de interruptores de desconexión de alto voltaje, como los interruptores de frenado de aire, los interruptores sumergidos en aceite y los interruptores aislados en gas, ofrecen varias ventajas dependiendo de la aplicación específica.Los interruptores de freno de aire son los más comunes y dependen de contactos físicamente separados para interrumpir el circuitoLos interruptores sumergidos en aceite se llenan de aceite para evitar el arco, lo que los hace adecuados para aplicaciones de alto voltaje.permitiendo diseños más compactos.

El funcionamiento y el mantenimiento de los interruptores de desconexión de alto voltaje requieren personal cualificado con la formación adecuada.incluido el uso de equipos de protección personal y el cumplimiento de los protocolos de bloqueo/etiquetadoEl mantenimiento y las pruebas periódicas son también importantes para verificar el correcto funcionamiento y la seguridad de estos interruptores.

Aplicación:

1Aislamiento de la subestación: En una subestación, los interruptores de desconexión de alto voltaje se utilizan para desconectar transformadores, interruptores y otros equipos del sistema de energía para su mantenimiento o reparación.

2Aislamiento de la línea de transmisión: Los interruptores de desconexión de alto voltaje se utilizan para aislar secciones de una línea de transmisión de alto voltaje para mantenimiento, reparación o para evitar el flujo de energía durante emergencias.

3.Conmutación del banco de condensadores: en los sistemas de energía con bancos de condensadores, los interruptores de desconexión de alto voltaje se utilizan para desconectar el banco de condensadores del sistema de energía para mantenimiento o reparación.

4.Descarga: en caso de sobrecarga u otra situación de emergencia, los interruptores de desconexión de alto voltaje se pueden utilizar para eliminar la carga desconectando ciertas secciones del sistema eléctrico.

5Aislamiento de fallos: Los interruptores de desconexión de alto voltaje se utilizan para aislar las secciones defectuosas del sistema de energía para evitar daños en el equipo y garantizar la continuidad del suministro de energía.

Operación:

Los interruptores de desconexión de alto voltaje separan la parte conductora de la base utilizando un aislante para garantizar una distancia de aislamiento de trabajo normal y fijar la parte conductora, aislante,y base como dispositivo de conmutación integralCuando se encuentra en posición abierta, hay un hueco visible y una distancia de aislamiento de ruptura adecuada para soportar el voltaje de trabajo normal.puede transportar con fiabilidad la corriente de trabajo normal y la corriente de fallo de cortocircuitoDebido a la presencia de un dispositivo de extinción de arco dedicado, sólo se puede utilizar para cambiar circuitos con voltaje pero sin carga.Las operaciones de apertura y cierre se realizan mediante el uso de un gancho aislante para tirar o empujar el orificio redondo en el bloqueo, causando que el gancho de bloqueo dinámico se desative y se conecte con el gancho de bloqueo estático.

Estructura:

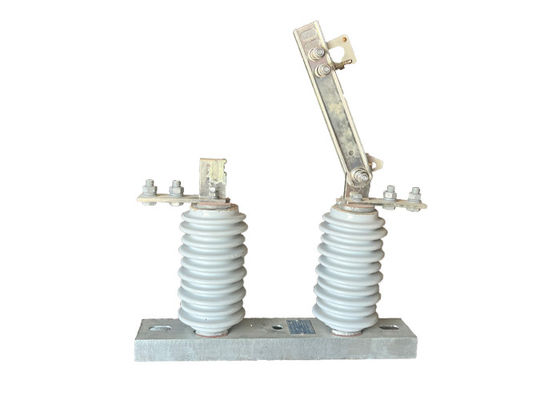

Este producto está compuesto por base (placa), poste aislante, parte conductora y dispositivo de bloqueo.y el otro extremo del cuchillo está conectado por separado con la cabeza de contacto estáticaCada cuchillo es de tipo ranura, lo que no sólo aumenta la superficie de disipación de calor del cuchillo,pero también favorecen la reducción del aumento de la temperatura, y mejorar la resistencia mecánica del cuchillo, haciendo la estabilidad térmica dinámica contra cortocircuito.Las partes de bloqueo instaladas en el extremo no giratorio del cuchillo de contacto y el gancho de bloqueo estático en el contacto estático constituyen el dispositivo de bloqueo de apertura, que se bloquea automáticamente cuando el freno está cerrado, de modo que el cuchillo de freno no se caiga por sí mismo debido a su propio peso o a la acción de la energía eléctrica,que resulte en la apertura del freno sin causa.

Colocación:
