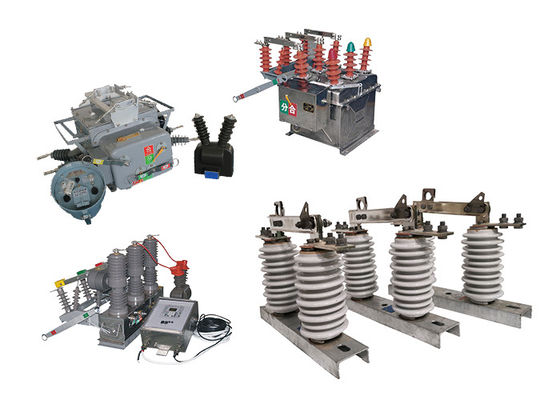

Max 1250A Interruptor de desconexión de alta tensión exterior usado con interruptores de circuito eléctricos de vacío
Descripción del producto:
El interruptor de desconexión de alto voltaje es un tipo de interruptor eléctrico utilizado en sistemas de energía de alto voltaje para aislar secciones de la red con fines de mantenimiento o seguridad.El interruptor generalmente se monta en un poste u otra estructura de soporte y se utiliza para desconectar una línea de energía aérea del resto del sistema.
Los interruptores de desconexión de alto voltaje están diseñados para manejar altos voltajes y corrientes y a menudo se instalan en lugares al aire libre.Consisten en un conjunto de contactos estacionarios y móviles que están separados por un hueco de aireCuando el interruptor está en posición cerrada, los contactos están en contacto entre sí, permitiendo que la corriente fluya a través del circuito.interrumpir el flujo de corriente a través del circuito y aislarlo del resto del sistema.
Los interruptores de desconexión de alto voltaje son un componente importante de la seguridad y fiabilidad del sistema eléctrico y están diseñados para funcionar en una variedad de condiciones ambientales.A menudo están sujetos a rigurosos requisitos de ensayo y certificación para garantizar que cumplen con los estándares de la industria para el rendimiento y la seguridad.
Los interruptores de desconexión de alto voltaje se utilizan comúnmente en los sistemas de transmisión y distribución de alto voltaje para aislar secciones de la red para trabajos de mantenimiento o reparación.También se utilizan como un dispositivo de seguridad para proteger a los trabajadores de los peligros eléctricos, como el contacto accidental con partes activas del sistema.
Estructura:
El producto descrito está compuesto por una base (placa), un aislante de postes, una parte conductora y un dispositivo de bloqueo.El cuchillo está instalado en la cabeza del cuchillo de contacto dinámico a través de pernos y está conectado por separado con la cabeza de contacto estáticoCada lado se mantiene en un buen estado de contacto por la presión del resorte de compresión.que aumenta la superficie de disipación de calor y reduce el aumento de la temperaturaEsto contribuye a la resistencia mecánica del cuchillo y lo hace dinámicamente térmicamente estable contra cortocircuitos.
Las partes de bloqueo instaladas en el extremo no giratorio del cuchillo de contacto y el gancho de bloqueo estático en el contacto estático forman el dispositivo de bloqueo de apertura.el dispositivo se bloquea automáticamente, para que el cuchillo de freno no se caiga debido a su propio peso o a la acción de la energía eléctrica, lo que podría hacer que el freno se abra sin causa.
Este producto se utiliza comúnmente en los sistemas de transmisión y distribución de energía y desempeña un papel crucial para garantizar el correcto funcionamiento de la red eléctrica.Cuando se trabaje con estos interruptores se deben seguir procedimientos de seguridad adecuados., y sólo se debe permitir que el personal cualificado y capacitado los opere y mantenga.
El producto descrito está compuesto por una base (placa), un aislante de postes, una parte conductora y un dispositivo de bloqueo.El cuchillo está instalado en la cabeza del cuchillo de contacto dinámico a través de pernos y está conectado por separado con la cabeza de contacto estáticoCada lado se mantiene en un buen estado de contacto por la presión del resorte de compresión.que aumenta la superficie de disipación de calor y reduce el aumento de la temperaturaEsto contribuye a la resistencia mecánica del cuchillo y lo hace dinámicamente térmicamente estable contra cortocircuitos.
Las partes de bloqueo instaladas en el extremo no giratorio del cuchillo de contacto y el gancho de bloqueo estático en el contacto estático forman el dispositivo de bloqueo de apertura.el dispositivo se bloquea automáticamente, para que el cuchillo de freno no se caiga debido a su propio peso o a la acción de la energía eléctrica, lo que podría hacer que el freno se abra sin causa.
Este producto se utiliza comúnmente en los sistemas de transmisión y distribución de energía y desempeña un papel crucial para garantizar el correcto funcionamiento de la red eléctrica.Cuando se trabaje con estos interruptores se deben seguir procedimientos de seguridad adecuados., y sólo se debe permitir que el personal cualificado y capacitado los opere y mantenga.
Las condiciones:
1La altitud no excederá los 1000 m.
2.La temperatura del aire ambiente: máximo + 40'C; mínimo:área general -30'C, paramos -40'C;
3.La presión del viento no excederá de 700 Pa. ((corresponde a una velocidad del viento de 34 m/s);
4La intensidad del terremoto no excede los 8 grados.
5.La situación de trabajo es libre de frecuentes vibraciones violentas;
6.El lugar de instalación del aislador de tipo ordinario debe mantenerse alejado de gases, deposiciones químicas de humo, niebla de sal, polvo
y otros materiales explosivos y corrosivos que afecten seriamente el aislamiento y la capacidad de conducción del aislante
7.El aislador tipo a prueba de contaminación se aplica a la zona de conducción sucia grave, sin embargo, no debe ser cualquier materia explosiva y las materias que causan fuego
Características:
1.Capacidad de manejo de alta tensión y corriente: los interruptores de desconexión de alta tensión están diseñados para manejar altos voltajes y corrientes que se encuentran comúnmente en sistemas de energía de alta tensión,y suelen tener una potencia nominal de 69 kV o superior.
2.Contactos estacionarios y móviles: los interruptores de desconexión de alta tensión tienen un conjunto de contactos estacionarios y móviles que están separados por una brecha de aire.Los contactos están en contacto entre sí.Cuando se abre el interruptor, los contactos se separan, interrumpiendo el flujo de corriente a través del circuito.
3Funcionamiento manual o motorizado: los interruptores de desconexión de alto voltaje pueden ser operados manualmente o motorizados, según la aplicación y los requisitos específicos.Los interruptores motorizados permiten el control remoto, lo que puede mejorar la seguridad y la comodidad.
4Construcción exterior: los interruptores de desconexión de alto voltaje están diseñados para su uso en exteriores y generalmente están construidos de materiales duraderos como acero o aluminio.Están construidos para resistir las duras condiciones ambientales, como temperaturas extremas, viento, lluvia y polvo.
5Indicadores visuales: los interruptores de desconexión de alto voltaje a menudo tienen indicadores visuales para mostrar el estado del interruptor, como abierto o cerrado.Esto permite a los operadores determinar rápida y fácilmente el estado del interruptor.
6Características de seguridad: los interruptores de desconexión de alto voltaje están diseñados con características de seguridad para proteger a los trabajadores y al público de los peligros eléctricos.como el contacto accidental con partes activas del sistema.Estas características pueden incluir bloqueos de seguridad, disposiciones de puesta a tierra y etiquetas de advertencia.
Parámetros técnicos:
| Número de serie. |
Parámetro |
Unidad |
Datos obtenidos |
| 1 |
Voltagem nominal |
el kV |
12 |
| 2 |
Corriente nominal |
Número de modelo. |
(H) GW9-12 ((W)/630-20 |
A. No |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corriente resistente de corto tiempo |
Número de modelo. |
(H) GW9-12 ((W)/630-20 |
KA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nivel de aislamiento nominal |
La ola de rayos soporta el voltaje ((pico) |
Polar a la Tierra
(Positivo y negativo) |
el kV |
75 |
Interfractura
(Positivo y negativo) |
85 |
Tensión de resistencia de frecuencia industrial
(1 min)
(Valor efectivo) |
Prueba en seco/prueba en húmedo |
Polar a la Tierra |
42 ((Seco)
34 ((Humedad) |
| Interfractura |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Humedad) |
| 5 |
Resistencia del circuito principal |
Cuota de mercado |
630 |
| 1000 |
| 1250 |
| 6 |
Tiempo de vida mecánica |
las veces |
50 |
| 50 |
| 80 |
