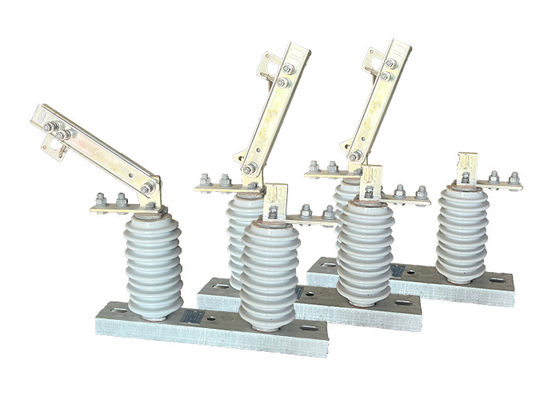

Interruptor de desconexión eléctrico S&C Loadbuster Interruptor de desconexión de alta tensión de porcelana aplicado al sistema de energía renovable
Descripción del producto:
El interruptor de desconexión de alto voltaje es un tipo de interruptor eléctrico utilizado para aislar una sección de una línea aérea de transmisión de energía para mantenimiento o reparación.Se utiliza típicamente en sistemas eléctricos de alto voltaje, tales como los utilizados por las empresas de electricidad para transmitir electricidad a largas distancias.
El interruptor está montado en una estructura aérea, como una torre de transmisión o un poste, y está diseñado para soportar las duras condiciones ambientales que se encuentran en los sistemas eléctricos al aire libre.Tiene una vertical, o movimiento hacia arriba y hacia abajo, para activar o desactivar los contactos del interruptor, que generalmente están hechos de cobre u otros materiales conductores.
El interruptor de desconexión está diseñado para proporcionar una ruptura visible en la línea de transmisión, lo que permite al personal de mantenimiento trabajar de forma segura en la línea sin riesgo de electrocución o daño al equipo.A menudo se utiliza junto con otros dispositivos de seguridad, tales como interruptores de puesta a tierra y frenadores de sobretensiones, para proteger el sistema eléctrico y las personas que trabajan en él.
En general, el interruptor de desconexión de alto voltaje es un componente importante de los sistemas modernos de transmisión de energía, que garantiza un funcionamiento fiable y seguro de la red eléctrica.
Características:
1.Integración de interruptores: Los interruptores de aislamiento de alto voltaje se integran comúnmente en sistemas de interruptores, que incluyen otros dispositivos de protección como interruptores, fusibles y relés.Esta integración permite un control y protección integrales del circuito de alta tensión, garantizando un funcionamiento seguro y eficiente.
2Operación remota: Muchos interruptores de aislamiento de alto voltaje están equipados con capacidades de operación remota, lo que permite controlarlos desde una ubicación centralizada.Esta característica mejora la comodidad y la seguridad al eliminar la necesidad de operación manual en entornos potencialmente peligrosos.
3.Supresión de arco: Los interruptores aislantes de alto voltaje están diseñados para suprimir la formación y propagación de arcos eléctricos al abrir o cerrar el interruptor.como el uso de tramos de arco o cámaras de extinción de arco, ayuda a minimizar el riesgo de daños en el interruptor y el equipo circundante, así como a reducir el potencial de accidentes eléctricos.
4Detección de fallos: algunos interruptores de aislamiento de alto voltaje están equipados con mecanismos de detección de fallos que pueden detectar condiciones anormales, como corriente o voltaje excesivos,y activar una apertura automática del interruptorEsta capacidad mejora la protección general del circuito aislando rápidamente la sección defectuosa y evitando más daños.
5Modularidad y escalabilidad: Los interruptores de aislamiento de alto voltaje a menudo están diseñados para ser modulares, lo que permite una fácil instalación, reemplazo o expansión en el sistema eléctrico.Esta modularidad permite flexibilidad y escalabilidad, lo que facilita la adaptación del sistema a las necesidades operativas cambiantes.
Riesgo para la seguridad:
1.Choque eléctrico: los interruptores de desconexión de alto voltaje pueden producir una descarga eléctrica potencialmente letal si no se manejan correctamente.Esto puede ocurrir si el interruptor no está adecuadamente aislado antes de abrirlo o si hay un fallo en el equipo.
2.Arc flash: Cuando se abren los interruptores de desconexión de alto voltaje, puede producirse un arco flash, que puede liberar una cantidad significativa de energía en forma de calor, luz y presión.daño en los ojos, y otras lesiones.
3Fallo del equipo: los interruptores de desconexión de alto voltaje pueden fallar si no se mantienen adecuadamente o si están sobrecargados. Esto puede provocar daños en el equipo, incendios eléctricos y otros peligros.
4Riesgos ambientales: los interruptores de desconexión de alto voltaje se encuentran a menudo en ambientes exteriores, donde pueden estar expuestos a condiciones climáticas extremas, como fuertes vientos, fuertes lluvias,y los rayosEstas condiciones pueden crear riesgos adicionales de seguridad para el personal que opera o mantiene el equipo.
P.S. ¿ Qué pasa?
Para minimizar los riesgos asociados con los interruptores de desconexión de alto voltaje, es importante seguir los procedimientos de seguridad adecuados, incluido el uso de equipos de protección individual adecuados.Seguimiento de los procedimientos de bloqueo y retirada, y garantizar que sólo el personal cualificado y capacitado pueda operar y mantener el equipo.El mantenimiento y las pruebas periódicas del equipo también pueden ayudar a reducir el riesgo de fallas y otros peligros..
Función:
La función principal de un aislador eléctrico de alto voltaje es proporcionar aislamiento eléctrico entre el conductor de CA de alto voltaje y la estructura de soporte,y para soportar el peso del conductorEstá diseñado para soportar altos niveles de voltaje y corriente eléctrica, y está típicamente hecho de materiales que son altamente resistentes a los arcos eléctricos y la corrosión.como porcelana o polímero.
Condición:
1.La altitud máxima para la instalación no debe exceder de 1000 m.
2.La temperatura del aire ambiente no debe exceder los +40'C y en zonas generales no debe caer por debajo de -30'C. En las zonas de Paramos no debe caer por debajo de -40'C.
3.La presión del viento no debe exceder de 700 Pa, lo que corresponde a una velocidad del viento de 34 m/s.
4El aislante debe ser capaz de soportar terremotos de hasta 8 grados de intensidad.
5.El aislante debe instalarse en un lugar donde no haya frecuentes vibraciones violentas.
6.En el caso de los aisladores de tipo ordinario, deben mantenerse alejados de los gases, el humo, la deposición química, la niebla de sal, el polvo,y otros materiales explosivos y corrosivos que puedan afectar gravemente la capacidad de aislamiento y conducción del aislante.
7Los aisladores de tipo a prueba de contaminación son adecuados para su uso en zonas de conducción muy sucias, pero no deben instalarse en zonas con materiales explosivos o incendiarios.
Parámetros técnicos:
| Número de serie. |
Parámetro |
Unidad |
Datos obtenidos |
| 1 |
Voltagem nominal |
el kV |
12 |
| 2 |
Corriente nominal |
Número de modelo. |
(H) GW9-12 ((W)/630-20 |
A. No |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corriente resistente de corto tiempo |
Número de modelo. |
(H) GW9-12 ((W)/630-20 |
KA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nivel de aislamiento nominal |
La ola de rayos soporta el voltaje ((pico) |
Polar a la Tierra
(Positivo y negativo) |
el kV |
75 |
Interfractura
(Positivo y negativo) |
85 |
Tensión de resistencia de frecuencia industrial
(1 min)
(Valor efectivo) |
Prueba en seco/prueba en húmedo |
Polar a la Tierra |
42 ((Seco)
34 ((Humedad) |
| Interfractura |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Humedad) |
| 5 |
Resistencia del circuito principal |
Cuota de mercado |
630 |
| 1000 |
| 1250 |
| 6 |
Tiempo de vida mecánica |
las veces |
50 |
| 50 |
| 80 |
