12kV 630A HV AC Alta eficienciainterruptor de desconexión de potencia Gb 1985-2014 Bajo riesgo con interruptor de circuito de vacío al aire libre

12kV 630A HV AC Alta eficienciainterruptor de desconexión de potencia Gb 1985-2014 Bajo riesgo con interruptor de circuito de vacío al aire libre

Descripción del producto:

Los interruptores de desconexión de alto voltaje son componentes esenciales en los sistemas de transmisión y distribución de energía.ya que permiten aislar secciones específicas de la red para trabajos de mantenimiento o reparaciónTambién pueden utilizarse para aislar secciones de la red en caso de avería u otra condición anormal.

Estos interruptores están diseñados para manejar altos voltajes y corrientes, y generalmente están construidos con materiales duraderos y robustos como acero inoxidable, aluminio o cobre.Están diseñados para resistir las duras condiciones ambientales, como temperaturas extremas, fuertes vientos y fuertes lluvias.

Existen varios tipos de interruptores de desconexión de alto voltaje, incluidos los interruptores de aire, los interruptores inmersos en aceite y los interruptores aislados en gas.y trabajan usando un conjunto de contactos que se separan físicamente cuando se abre el interruptorLos interruptores sumergidos en aceite se utilizan típicamente en aplicaciones de alto voltaje y se llenan de aceite para evitar el arco cuando se abre el interruptor.Los interruptores aislados por gas utilizan gas hexafluoruro de azufre para aislar los contactos del interruptor, lo que permite diseños de interruptores más pequeños y compactos.

Los interruptores de desconexión de alta tensión deberán ser operados y mantenidos por personal cualificado y debidamente capacitado, y deberán seguirse los procedimientos de seguridad en el trabajo con estos interruptores.incluido el uso de equipos de protección individual adecuados y el seguimiento de procedimientos de bloqueo/etiquetado para evitar la activación accidental del equipo.El mantenimiento y las pruebas periódicas de los interruptores de desconexión de alto voltaje también son importantes para garantizar que funcionen correctamente y sean seguros de usar.

Colocación:

La relación entre el interruptor de vacío exterior y el aislador de desconexión de alto voltaje exterior radica en sus funciones complementarias en el sistema eléctrico:

Interrupción del circuito: El interruptor de vacío es responsable de interrumpir el circuito eléctrico durante el funcionamiento normal o en caso de avería.Actúa como el principal medio de romper el flujo de corrientePor el contrario, el aislador de desconexión se utiliza para aislar el circuito de la fuente de alimentación durante las actividades de mantenimiento o reparación.Proporciona una capa adicional de seguridad al abrir físicamente el circuito.

Coordinación: En los sistemas eléctricos de alto voltaje, el interruptor de vacío y el aislador de desconexión a menudo se coordinan para trabajar juntos.El interruptor de circuito es responsable de detectar fallos y desencadenar para interrumpir el flujo de corriente, mientras que el aislador de desconexión se utiliza para aislar físicamente el circuito y proporcionar una indicación visible de la desconexión.

Seguridad y mantenimiento: El aislador de desconexión desempeña un papel crucial para garantizar la seguridad del personal de mantenimiento.el aislador de desconexión se activa para abrir el circuito y proporcionar una brecha de aire visiblePor otra parte, el interruptor de vacío protege el sistema durante el funcionamiento normal y en caso de averías.

Estructura:

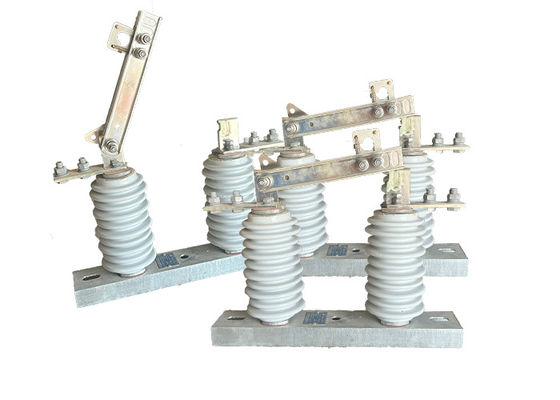

El producto que se describe está compuesto por una base (placa), un aislante de postes, una parte conductora y un dispositivo de bloqueo.El cuchillo está instalado en la cabeza del cuchillo de contacto dinámico a través de pernos y está conectado por separado con la cabeza de contacto estáticoCada lado se mantiene en un buen estado de contacto por la presión del resorte de compresión.que aumenta la superficie de disipación de calor y reduce el aumento de la temperaturaEsto contribuye a la resistencia mecánica del cuchillo y lo hace dinámicamente y térmicamente estable contra cortocircuitos.
Las partes de bloqueo instaladas en el extremo no giratorio del cuchillo de contacto y el gancho de bloqueo estático en el contacto estático forman el dispositivo de bloqueo de apertura.el dispositivo se bloquea automáticamente, para que el cuchillo de freno no se caiga debido a su propio peso o a la acción de la energía eléctrica, lo que podría hacer que el freno se abra sin causa.
Este producto se utiliza comúnmente en los sistemas de transmisión y distribución de energía y desempeña un papel crucial para garantizar el correcto funcionamiento de la red eléctrica.Cuando se trabaje con estos interruptores se deben seguir procedimientos de seguridad adecuados., y sólo se debe permitir que el personal cualificado y capacitado los opere y mantenga.

Ventajas:

1Estructura sencilla: el interruptor de aislamiento está diseñado con una estructura sencilla, lo que lo hace fácil de entender y operar.

Bajo mantenimiento: debido a su diseño y construcción, el interruptor de aislamiento requiere un mantenimiento mínimo, lo que reduce la necesidad de inspecciones y reparaciones frecuentes.

2.Alta linealidad de rotura y cierre: El interruptor de aislamiento tiene una excelente linealidad de rotura y cierre, lo que garantiza un funcionamiento suave y confiable durante las operaciones de conmutación.

3Alta fiabilidad: el interruptor está diseñado para proporcionar un rendimiento fiable, minimizando el riesgo de averías o fallos durante el funcionamiento.

4.Comparable con las normas internacionales: el interruptor de aislamiento de la serie GW9-12 ((W) cumple o supera el nivel de productos similares tanto a nivel nacional como internacional,garantizar su compatibilidad y competitividad en el mercado.

Aplicación:

1.Redes eléctricas: El interruptor de aislamiento vertical de alto voltaje es un componente crítico en las redes eléctricas, donde se utiliza para aislar secciones de la línea de transmisión para mantenimiento o reparación.Esto ayuda a garantizar que la red eléctrica permanezca operativa y confiable, incluso durante las actividades de mantenimiento o reparación.

2.Subestaciones eléctricas: El interruptor de aislamiento vertical de alto voltaje también se utiliza comúnmente en subestaciones eléctricas,cuando se utilice para aislar transformadores individuales u otro equipo para mantenimiento o reparaciónEsto ayuda a garantizar que la subestación permanezca operativa y fiable, incluso durante las actividades de mantenimiento o reparación.

3Sistemas de energía renovable: el interruptor de aislamiento vertical de alto voltaje también se utiliza en sistemas de energía renovable, como plantas eólicas y solares,para aislar secciones de la línea de transmisión para su mantenimiento o reparaciónEsto ayuda a garantizar que el sistema de energía renovable permanezca operativo y fiable, incluso durante las actividades de mantenimiento o reparación.

Condición:

1La altitud no excede los 1000 m.

2.La temperatura del aire ambiente: máximo + 40'C; mínimo:área general -30'C, paramos -40'C;

3.La presión del viento no excederá de 700 Pa. ((correspondiente a una velocidad del viento de 34 m/s);

4La intensidad del terremoto no excede los 8 grados.

5.La situación de trabajo es libre de frecuentes vibraciones violentas;

6.El lugar de instalación del aislador de tipo ordinario debe mantenerse alejado de gases, deposiciones químicas de humo, niebla de sal, polvo

y otros materiales explosivos y corrosivos que afecten seriamente el aislamiento y la capacidad de conducción del aislante

7.El aislador tipo a prueba de contaminación se aplica a la zona de conducción sucia grave, sin embargo, no debe ser cualquier materia explosiva y las materias que causan fuego

Parámetros técnicos:
