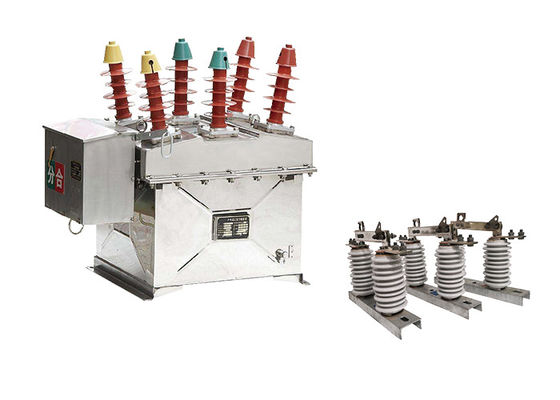

Interruptor automático de vacío montado en un poste 630A/1250A Interruptor inteligente de carga de vacío exterior

Interruptor automático de vacío montado en un poste 630A/1250A Interruptor inteligente de carga de vacío exterior

Descripción del producto:

El interruptor automático de vacío ZW8-12 está diseñado para cumplir con las normas internacionales y está fabricado con tecnologías avanzadas.con una potencia nominal de hasta 630 A, y una corriente de corte de cortocircuito de hasta 20kA.

El interruptor está compuesto por varios componentes clave, incluido el interruptor de vacío, el mecanismo de operación y el sistema de control.El interruptor de vacío es el corazón del interruptor y es responsable de interrumpir la corriente eléctricaEstá diseñado para funcionar en vacío, lo que ayuda a prevenir el arco y garantiza un funcionamiento fiable.

El mecanismo de funcionamiento es responsable de abrir y cerrar el interruptor y puede ser operado manualmente o eléctricamente.El sistema de control supervisa el interruptor y proporciona información al operador, lo que les permite controlar el estado del interruptor y detectar cualquier fallo.

El interruptor de circuito ZW8-12 está diseñado para ser muy fiable y requiere un mantenimiento mínimo.que lo hace adecuado para su uso en una amplia gama de aplicaciones.

Características:

Función de protección para microordenadores

1Tiene una función de protección de corriente de tres etapas: velocidad de salida, velocidad de salida limitada en el tiempo y protección contra sobrecorriente.

2- Ajuste flexible de las características de tiempo rápido y lento.

3Los usuarios pueden establecer valores de protección y retrasos.

Función de cierre de nuevo

1Se pueden configurar hasta tres operaciones de cierre.

2Los usuarios pueden elegir libremente el número de operaciones de recierre y los diferentes intervalos de recierre.

3Tiene funciones de aceleración antes del cierre, aceleración después del cierre y selección de coordinación secuencial.

Función de reconstrucción de la red

1.Incluye el bloqueo de los viajes de bajo voltaje, el cierre automático, el no cierre de corta duración, el no cierre continuo, el cierre de bajo voltaje, el restablecimiento automático, la activación de corta duración del valor de protección de espera,y activación continua del valor de protección de espera.

2El control inteligente distribuido puede realizarse de acuerdo con la función preestablecida durante el funcionamiento de la red de anillos.

3Cuando ocurre una falla en la red, elimina automáticamente la falla, aisla el área de falla, transfiere energía automáticamente y restaura la energía al área no defectuosa.

Función de medición

1Registra el voltaje, la corriente y otros datos de funcionamiento, así como registros de eventos.

Función FTU

1Puede lograr cuatro funciones de control remoto, telemetría, señalización remota y ajuste remoto.

2Incluye control remoto, monitoreo remoto de varios estados, visualización remota de varios valores de medición y registros de eventos, y ajuste remoto de varios valores establecidos.

Interfaz y protocolo de comunicación

El controlador está equipado con una interfaz de datos y un protocolo de comunicación remota estándar, que admite varios métodos de comunicación como fibra, cableado e inalámbrico,que sirve como terminal remoto en el sistema de automatización de distribución de energía.

Función de control remoto

Puede equiparse con un mando a distancia inalámbrico para realizar operaciones de apertura y cierre remotas a corta distancia, con un funcionamiento seguro y fiable.

Batería de repuesto

1.Puede equiparse con una batería de respaldo para mantener el funcionamiento normal durante 12 horas después de la pérdida de CA.

Función de protección de doble conmutación de potencia

1Tiene doble control mutuo de potencia, con función de cierre automático con retraso en el encendido y función de viaje automático con retraso en el apagado.

2El lado de salida tiene la función de no cerrarse cuando hay electricidad, y las dos posiciones del interruptor están entrelazadas.


Estructura:

1Tecnología de moldeo basado en el estiramiento de una sola vez: la cubierta superior de la carcasa se fabrica utilizando tecnología avanzada de moldeo de estiramiento de una sola vez.que garantiza un alto nivel de resistencia mecánicaAdemás, la carcasa es resistente al óxido y a la corrosión.Los usuarios tienen la opción de elegir entre el acero inoxidable o el tratamiento de pulverización de placas de acero de alta calidad.

2Interruptor de desconexión (opcional): el interruptor de vacío ZW32-12 ofrece una función de interruptor de desconexión opcional.Sirve como un punto de desconexión conveniente y claramente visible durante el mantenimiento de la línea de distribuciónPara evitar un mal funcionamiento, se incorpora un dispositivo de bloqueo mecánico entre el interruptor de desconexión y el interruptor.Esto garantiza una mayor seguridad y minimiza el riesgo de operaciones accidentales.

Condición:

1.Temperatura ambiente: -40°C~+70°C (temperatura media diaria no superior a +40°C)

2.Altitud: > 1000 m (máximo 3000 m)

3.Humedad ambiental:Humedad relativa media diaria no superior al 95%, media relativa mensual

4.Nivel de contaminación:Nivel IV

5Velocidad máxima del viento: 700 Pa (equivalente a una velocidad del viento de 35 m/s)

6Intensidad del terremoto: nivel 8
