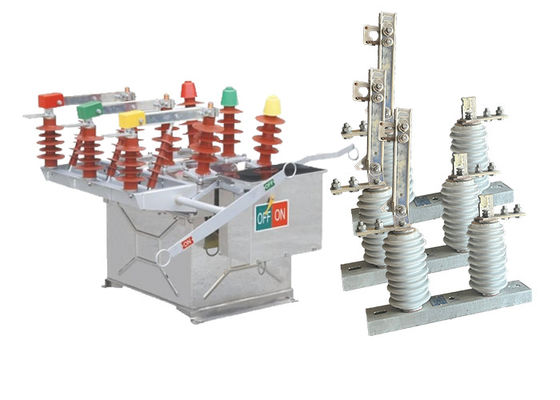

Rompehielos automáticos de vacío de HengAnshun utilizados en el sistema de distribución operados con interruptor de diconector de alto voltaje

Rompehielos automáticos de vacío de HengAnshun utilizados en el sistema de distribución operados con interruptor de diconector de alto voltaje

Descripción del producto:

El interruptor de vacío de CA de alto voltaje exterior ZW8-12 es un tipo de interruptor eléctrico comúnmente utilizado en sistemas de transmisión y distribución de energía.Está diseñado para funcionar en ambientes al aire libre y está calificado para un voltaje máximo de 12 kV y una frecuencia de 50 Hz..

La función principal del interruptor ZW8-12 es interrumpir el flujo de corriente eléctrica en caso de sobrecarga o cortocircuito.Esto ayuda a proteger el equipo eléctrico aguas abajo de daños y evitar cortes de energía.

El interruptor ZW8-12 es especialmente adecuado para su uso en sistemas de distribución de redes eléctricas urbanas y rurales que funcionan a 10 kV.Es un producto maduro y fiable que se ha utilizado ampliamente en la industria de la energía durante muchos años.

Una de las principales ventajas del interruptor ZW8-12 es su uso de interruptores de vacío.Los interruptores de vacío son muy eficientes para interrumpir las corrientes eléctricas y son conocidos por su larga vida útil y bajo mantenimientoEsto hace que el interruptor de circuito ZW8-12 sea una solución rentable y confiable para el sistema de distribución de energía

Los interruptores de desconexión exteriores GW9-10 desempeñan un papel crucial en los sistemas de transmisión y distribución de energía de alto voltaje.Están diseñados específicamente para desconectar los circuitos de sus fuentes de alimentación con fines de mantenimiento o reparación, garantizando la seguridad de los trabajadores que realizan tareas en el sistema.

La función principal de un interruptor de desconexión exterior es aislar el circuito de la fuente de alimentación.Esto se logra a través de un poste giratorio que controla la apertura y el cierre de la hoja del interruptor o contactoAl girar el poste, la hoja se puede conectar o desconectar, conectando o desconectando efectivamente el circuito.que permite a los operadores determinar fácilmente si el circuito está encendido o apagado.

La seguridad del operador es de suma importancia cuando se trata de sistemas de alto voltaje. Por lo tanto, el poste de un interruptor de desconexión exterior está típicamente construido de un material no conductor,como fibra de vidrio o materiales compuestosEsta elección de materiales garantiza que el poste sea aislante contra la alta tensión presente en el sistema, protegiendo al operador de las descargas eléctricas durante el funcionamiento del interruptor.

Los interruptores de desconexión exteriores están disponibles en diferentes diseños y tamaños para adaptarse a las clasificaciones de voltaje y corriente de los circuitos que controlan.Por lo general, se instalan en postes o estructuras en ambientes exteriores para facilitar su acceso y operación.Cuando se utiliza junto con otros dispositivos de protección como interruptores y fusibles,Los interruptores de desconexión contribuyen a la seguridad y fiabilidad generales del sistema eléctrico al proporcionar un medio de aislamiento y protección..

Efecto doble del uso cuando el interruptor aislador de la serie GW9-10 se puede utilizar con los interruptores de vacío.

Características:

1.El interruptor de vacío de alta tensión AC ZW8-12 para exteriores presenta una capacidad mejorada contra la contaminación, con aislamiento interno diseñado para aislamiento de aire y resina epoxi compuesto.Este sistema de aislamiento ayuda a proteger el interruptor de contaminantes ambientales, garantizando su funcionamiento fiable incluso en condiciones exteriores contaminadas o adversas.

2El interruptor ZW8-12 está equipado con un mecanismo de operación de almacenamiento de energía de misiles.permitir operaciones de cambio rápidas y fiablesEl mecanismo de almacenamiento de energía del misil mejora el rendimiento general y la fiabilidad del interruptor.

3El interruptor de circuito ZW8-12 puede configurarse con un interruptor de separación unilateral (lado izquierdo) o bidireccional, junto con un transformador de potencial externo (PT).Esta flexibilidad permite opciones de instalación versátiles basadas en requisitos específicos del sistemaEl interruptor de separación de un lado o de dos permite aislar fácilmente el interruptor del sistema de alimentación, mientras que el PT externo facilita la medición y monitorización precisas del voltaje.


Colocación:

La relación entre el interruptor de vacío exterior y el aislador de desconexión de alto voltaje exterior radica en sus funciones complementarias en el sistema eléctrico:

Interrupción del circuito: El interruptor de vacío es responsable de interrumpir el circuito eléctrico durante el funcionamiento normal o en caso de avería.Actúa como el principal medio de romper el flujo de corrientePor el contrario, el aislador de desconexión se utiliza para aislar el circuito de la fuente de alimentación durante las actividades de mantenimiento o reparación.Proporciona una capa adicional de seguridad al abrir físicamente el circuito.

Coordinación: En los sistemas eléctricos de alto voltaje, el interruptor de vacío y el aislador de desconexión a menudo se coordinan para trabajar juntos.El interruptor de circuito es responsable de detectar fallos y desencadenar para interrumpir el flujo de corriente, mientras que el aislador de desconexión se utiliza para aislar físicamente el circuito y proporcionar una indicación visible de la desconexión.

Seguridad y mantenimiento: El aislador de desconexión desempeña un papel crucial para garantizar la seguridad del personal de mantenimiento.el aislador de desconexión se activa para abrir el circuito y proporcionar una brecha de aire visiblePor otra parte, el interruptor de vacío protege el sistema durante el funcionamiento normal y en caso de averías.

Estructura:

1.Interruptor de vacío: El interruptor de vacío es el corazón del interruptor de circuito. Consiste en un contacto fijo y un contacto móvil sellado dentro de una cámara de vacío.,El papel del interruptor de vacío es apagar el arco y proporcionar una interrupción confiable de la corriente.

2Mecanismo de funcionamiento: el interruptor está equipado con un mecanismo de funcionamiento responsable de abrir y cerrar los contactos.mecanismo hidráulicoEl mecanismo de funcionamiento garantiza el funcionamiento suave y fiable del interruptor.

3Revestimiento aislante: El interruptor está alojado en un revestimiento aislante, que proporciona protección contra factores externos como humedad, polvo y contaminantes.El recinto está generalmente hecho de materiales aislantes de alta calidad para mantener la resistencia dieléctrica requerida y las propiedades de aislamiento.

4Sistema de control y protección: El interruptor ZW8-12 incorpora un sistema de control y protección para controlar y controlar su funcionamiento.y dispositivos de control para detectar condiciones anormales, proporcionar las entradas de señal, e iniciar la apertura o el cierre del interruptor.

5.Terminales de conexión: El interruptor tiene terminales de conexión para las conexiones eléctricas entrantes y salientes.que permite el flujo de corriente a través del interruptor.

6.Componentes auxiliares y de control: los componentes auxiliares y de control adicionales pueden estar presentes en el interruptor para mejorar su funcionalidad.Transformadores de voltaje, transformadores de corriente y otros accesorios necesarios para la vigilancia, medición y control de los parámetros eléctricos.

Ventajas:

1.Está equipado con un mecanismo de funcionamiento de almacenamiento de energía de resorte tipo CT23.

2.ZW8-12G consta de un interruptor ZW8-12 y un aislante, llamado interruptor combinado, que se puede utilizar como seccionador.

3La estructura del interruptor es de tres fases ensambladas en un tanque, cámara de extinción de arco de vacío de tres fases encerrada en un tanque de metal, material de aislamiento entre fases y fase para cada uno hecho de SMC.

4- Rendimiento fiable y alta resistencia aislante.

Aplicación:

1Distribución de energía: Los interruptores de vacío exteriores se utilizan ampliamente en sistemas de distribución de energía para cambiar y proteger transformadores de distribución, alimentadores y otros equipos.Por lo general, se colocan en postes exteriores, subestaciones y equipos de intercambio.

2Energía renovable a escala de empresas: los interruptores de vacío exteriores se utilizan en proyectos de energía renovable a escala de empresas, como parques eólicos y solares, para cambiar y proteger los inversores y otros equipos.

3Sistemas ferroviarios: Los interruptores de vacío exteriores se utilizan en sistemas ferroviarios, como sistemas de señalización e infraestructura ferroviaria, para cambiar y proteger equipos eléctricos.

4.Operaciones mineras: Los interruptores de circuito al vacío al aire libre se utilizan en las operaciones mineras para cambiar y proteger el equipo eléctrico en ambientes al aire libre hostiles.

5.Industria del petróleo y el gas: Los interruptores de circuito al vacío exteriores se utilizan en la industria del petróleo y el gas para cambiar y proteger equipos eléctricos, como bombas, compresores y tuberías.

Parámetro técnico:

ZW8 a 12


GW9 a 10
