Descripción del producto:

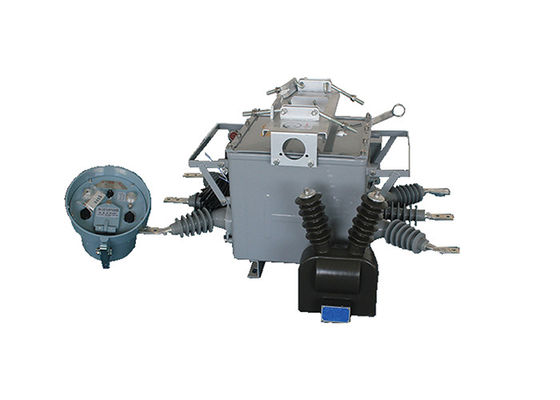

El interruptor automático de vacío ZW20-12(F) está diseñado específicamente para su uso en exteriores en redes de distribución de 10 kV rurales y urbanas.Es capaz de manejar varios escenarios tales como corriente de carga, corriente de sobrecarga y corriente de cortocircuito.
El interruptor de circuito presenta una estructura de caja común de tres fases, que incluye componentes esenciales como el mecanismo de operación, el circuito conductor, el sistema de aislamiento, el elemento de sellado y el caparazón.Estos componentes trabajan en armonía para asegurar el funcionamiento eficiente y seguro del interruptor.
Para mejorar aún más las capacidades de control y monitoreo, el interruptor ZW20-12 ((F) está equipado con terminales remotos inteligentes.Estos terminales permiten la integración con las aplicaciones de automatización de distribución, que permite el control remoto y la vigilancia en tiempo real del interruptor.
Además de la variante ZW20-12 ((F), hay otra opción disponible llamada ZW20-12 ((Z).Esta variante es un interruptor de aire inteligente de alta tensión AC de exterior que incorpora una función de mensaje corto GSMEsta funcionalidad permite la comunicación a través de mensajes de texto, proporcionando un medio adicional de control y comunicación para el interruptor.

Además, el interruptor ZW20-12(F) se puede combinar con un controlador de interruptor de división para crear un sistema de interruptor de aire verdadero AC de alto voltaje de división exterior.Esta combinación mejora la funcionalidad general y la versatilidad del interruptor, ofreciendo capacidades integrales de control y protección.



Características del controlador:

1. Puede estar equipado con 485 / 232 interfaz de comunicación, o a través de fibra óptica, monitoreo remoto inalámbrico; función de aceleración de rebloqueo: cuando el interruptor es pesado

2Aceleración automática en caso de fallo permanente

3. control remoto / cierre manual acelera el desencadenamiento y el bloqueo del cierre: si el usuario revisa la línea y transmite electricidad, si se olvida de quitar el freno de cuchillo de puesta a tierra,el viaje debe ser acelerado

4El tiempo de retraso de tres cerramientos puede ajustarse.

5El circuito de desencadenamiento adopta el diseño de anti-mal funcionamiento y tiene la función de prevenir el salto.

6La corriente de secuencia cero puede fallar dentro y fuera de la zona.

7La apertura y el cierre del control remoto adopta el diseño de prevenir el mal funcionamiento.




Características:

1.El interruptor automático de vacío ZW20-12(F) demuestra una robusta capacidad para resistir la contaminación.garantizar un rendimiento fiable incluso en condiciones contaminadasTambién presenta una resistencia a altas y bajas temperaturas, lo que permite el funcionamiento en una amplia gama de ambientes de temperatura.mejorar la seguridad general.

2.Con una estructura completamente cerrada, el interruptor está lleno de gas SF6 dentro de la caja.que lo hace adecuado para su uso en zonas de alta temperatura y humedadLa carcasa sellada protege los componentes internos de los elementos externos, garantizando un rendimiento óptimo y una larga vida.

3El interruptor viene equipado con un transformador de corriente (CT) que emite corriente al controlador inteligente para el análisis de la información.permitiendo flexibilidad en la configuración del sistemaLos terminales de conexión se pueden conectar fácilmente a las tomas de terminal correspondientes, facilitando procesos de instalación y mantenimiento convenientes.

4El mecanismo de funcionamiento del interruptor es innovador y simple, lo que resulta en un tamaño compacto y una construcción ligera.reducir al mínimo el riesgo de mal funcionamiento o fallaEl tamaño compacto también contribuye a la instalación de ahorro de espacio y la facilidad de manejo.

5La carcasa exterior del interruptor tiene indicadores visibles para los estados de "almacenamiento de energía", "abierto" y "cerrado".que permite una fácil identificación del estado de funcionamiento del interruptorEsta retroalimentación visual mejora la eficiencia operativa y garantiza un seguimiento preciso del estado del interruptor.

Estructura:

1El dispositivo de protección y control de relevos basado en microordenadores sirve como controlador del sistema de interruptores.Utiliza tecnología avanzada de microcomputadoras para proporcionar funciones de protección y monitorización de relevos precisas y eficientes.

2El controlador está diseñado con una robusta resistencia a las condiciones climáticas, lo que le permite soportar diversas condiciones ambientales.garantizar un funcionamiento fiable incluso en ambientes húmedos o húmedos.

3Para establecer una conexión segura y fiable, el controlador está conectado al cuerpo del interruptor mediante conectores de aviación, que ofrecen un alto nivel de estabilidad y durabilidad.garantizar una comunicación y una funcionalidad adecuadas entre el controlador y el interruptor.

4El controlador cuenta con una excelente fiabilidad de conexión, lo que minimiza el riesgo de pérdida o interrupción de la señal.salvaguardar la integridad y la exactitud del sistema de protección y seguimiento del relé.

Condiciones ambientales:

1.Altitud: 2000 metros

2Temperatura ambiente:al aire libre -30°C~+55°C

La temperatura media anual más alta es de 20 °C

La temperatura media diaria máxima es de 30 °C

3.Humedad relativa: 95% ((25°C)

4Capacidad sísmica: aceleración a nivel del suelo 0,3 g

Aceleración vertical del suelo 0,15 g

Mientras actúa para tres ondas senoidales

Factor de seguridad 1.67

5Intensidad sísmica: 7 grados.

6- Diferencia máxima de temperatura diaria: 25°C

7Ubicación de la instalación: punto de demarcación de responsabilidad del usuario de la línea aérea exterior de 10 kW.

8Método de conexión a tierra: punto neutro no se toca, conexión a tierra de la bobina de supresión de arco y conexión a tierra de baja resistencia




Parámetros técnicos:

Parámetro técnico del controlador:
