630A Potente interruptor automático de vacío 180kg AC 50Hz Equipo eléctrico industrial
Descripción del producto:

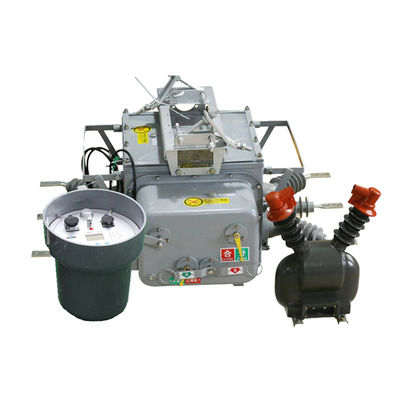

El interruptor automático de vacío ZW20-12 ((F) es un tipo de interruptor de alta tensión exterior de 50 Hz CA de tres fases diseñado principalmente para su uso en redes de distribución al aire libre de 10 kV rurales y urbanas.Sirve para manejar la corriente de carga, corriente de sobrecarga, corriente de cortocircuito y escenarios similares.
El interruptor tiene una estructura de caja común de tres fases, compuesta por varios componentes, incluido un mecanismo de funcionamiento, un circuito conductor, un sistema aislante, un elemento de sellado,y una conchaEstos componentes trabajan juntos para garantizar el funcionamiento eficiente y seguro del interruptor.
Además, el interruptor ZW20-12 ((F) está equipado con terminales remotos inteligentes que admiten varias aplicaciones de automatización de distribución, lo que permite capacidades de control y monitoreo mejoradas.
Además, existe otra variante de este interruptor llamado ZW20-12(Z), que es un interruptor de aire real de CA de alto voltaje inteligente para exteriores.que permite la comunicación a través de mensajes de texto.
Además, el interruptor ZW20-12(F) se puede combinar con un controlador de interruptor de división para formar un sistema de interruptor de aire verdadero de alta tensión AC de división exterior.Esta combinación mejora la funcionalidad y versatilidad del interruptor, proporcionando capacidades de control y protección más completas.
Características del controlador:
1El sistema de interruptores puede equiparse con una interfaz de comunicación 485/232, lo que permite una comunicación y un intercambio de datos convenientes con dispositivos externos.puede lograr el monitoreo a larga distancia utilizando fibra óptica o tecnologías de comunicación inalámbricaEstas opciones de comunicación permiten una supervisión y un control eficientes del sistema de interruptores desde lugares remotos.
2.En caso de avería permanente, el sistema de interruptores activa automáticamente su función de aceleración a arranque, lo que garantiza un arranque rápido y eficaz del interruptor,Ayudar a prevenir daños o peligros adicionales causados por el fallo.
3El sistema de interruptor de circuito admite tanto el control remoto como el cierre manual con capacidad de aceleración a salida.Si el usuario restablece la energía a la línea después de repararla, pero se olvida de quitar el interruptor de la navaja de conexión a tierra, el sistema acelerará automáticamente para disparar como precaución de seguridad.
4El tiempo de retraso para el cierre de nuevo puede ajustarse para los tres intentos de cierre de nuevo.
5El circuito de arranque/recierre del sistema de interruptores está diseñado para evitar operaciones falsas.Este diseño garantiza que el sistema responda con precisión a fallas o anormalidades reales, al tiempo que minimiza la ocurrencia de acciones innecesarias o incorrectas de desencadenamiento o cierre de nuevoTambién incorpora una funcionalidad anti-rebloqueo para mejorar la seguridad general y la fiabilidad del sistema.
6La capacidad del sistema para medir la corriente de secuencia cero le permite diferenciar entre fallas que se producen dentro de la zona protegida y las que se originan fuera de la zona.Esta diferenciación ayuda a identificar la ubicación exacta de las fallas y permite tomar las medidas adecuadas para el aislamiento de fallas y la protección del sistema..
7.La función de arranque/reciclado del sistema de interruptores de circuito está diseñada para evitar operaciones falsas.Este diseño asegura que los comandos remotos para activar o volver a cerrar se ejecutan con precisión y fiabilidad, reduciendo el riesgo de operaciones incorrectas o no deseadas que puedan comprometer la seguridad o estabilidad del sistema.
Características:
1 Fuerte capacidad antiincrustación, alta resistencia a altas y bajas temperaturas, sin peligro de combustión y explosión.
2 estructura completamente cerrada, la caja llena de gas SF6, bien sellada, adecuada para zonas de alta temperatura y humedad.
3 integrado en el CT, corriente de salida para el dispositivo de control inteligente para el análisis de la información, y la relación se puede ajustar, el terminal de conexión conectado al terminal correspondiente.
El mecanismo de funcionamiento es novedoso, simple, de pequeño tamaño, de peso ligero, de funcionamiento seguro y fiable.
5 El caparazón indica de manera prominente los estados de "almacenamiento de energía", "puntos" y "combinados".
Estructura:
1El dispositivo de protección y control de relevos basado en microordenadores sirve como controlador del sistema de interruptores.Utiliza tecnología avanzada de microcomputadoras para proporcionar funciones de protección y monitorización de relevos precisas y eficientes.
2El controlador está diseñado con una robusta resistencia a las condiciones climáticas, lo que le permite soportar diversas condiciones ambientales.garantizar un funcionamiento fiable incluso en ambientes húmedos o húmedos.
3Para establecer una conexión segura y fiable, el controlador está conectado al cuerpo del interruptor mediante conectores de aviación, que ofrecen un alto nivel de estabilidad y durabilidad.garantizar una comunicación y una funcionalidad adecuadas entre el controlador y el interruptor.
4El controlador cuenta con una excelente fiabilidad de conexión, lo que minimiza el riesgo de pérdida o interrupción de la señal.salvaguardar la integridad y la exactitud del sistema de protección y seguimiento del relé.
Condiciones ambientales:
1 temperatura del aire ambiente: -40 ° C ~ + 70 ° C;
2 Altitud: no superior a 3000 m
3 El aire ambiente puede estar contaminado por polvo, humo, gases corrosivos, vapor o sal. Nivel de contaminación: Clase IV:
4 la velocidad del viento no exceda de 34 m / s (equivalente a 700 Pa en la superficie del cilindro);
5 La vibración o el movimiento del suelo desde el exterior del equipo de interrupción y control son insignificantes;
6 La amplitud de la interferencia electromagnética inducida en el sistema secundario no excede de 1,6 kV.
Parámetros técnicos:
| Número de serie. |
Parámetro |
Unidad |
Datos obtenidos |
| 1 |
Válvulas de tensión |
el kV |
12 |
| 2 |
Nivel de aislamiento de la fractura |
Frecuencia de trabajo ((Prueba en seco/prueba en húmedo) |
48 |
| Teste de tensión de choque de rayo (pico) |
85 |
| 3 |
Nivel de aislamiento en el suelo/fase a fase |
Frecuencia de trabajo |
Prueba en seco |
42 |
| Prueba en húmedo |
34 |
| Teste de tensión de choque de rayo (pico) |
75 |
| 4 |
Corriente nominal |
A. No |
630, 1250 |
| 5 |
Corriente de corte de cortocircuito nominal |
KA |
16, 20, 25 |
| 6 |
Tiempos de ruptura de corriente de corte de cortocircuito |
las veces |
30 |
| 7 |
Corriente de resistencia a corto plazo nominal |
KA |
16, 20, 25 |
| 8 |
Duración nominal del cortocircuito |
El S |
4 |
| 9 |
Corriente nominal de cierre de cortocircuito (pico) |
KA |
40, 50, 63 |
| 10 |
Pico nominal de resistencia a la corriente |
KA |
40, 50, 63 |
| 11 |
Tiempo de vida mecánica |
las veces |
más de 1000 |
| 12 |
Corriente nominal de apertura |
10000 |
| 13 |
Peso neto |
En kg |
180 |
Parámetro técnico del controlador:
| Número de serie. |
Parámetro |
Datos obtenidos |
| 1 |
Voltado de entrada de trabajo |
Accesorios para el transporte de vehículos |
| 2 |
Frecuencia de trabajo de entrada |
50 Hz |
| 3 |
Intervalo de fluctuación de voltaje permitido para la tensión de entrada |
± 20% |
| 4 |
Consumo total de energía del dispositivo |
El valor de las emisiones |
| 5 |
Valor de muestreo de la corriente de entrada de fase |
60-600A |
| 6 |
Umbral de funcionamiento a baja tensión |
10 a 140 V |
| 7 |
Error de muestreo admisible para el valor de entrada de potencia |
± 5 por ciento |
| 8 |
Valor del tiempo de retraso de la protección contra sobrecorrientes |
0.1-0.3s |
| 9 |
Valor de ajuste para la corriente de secuencia cero |
0.2-6A |
| 10 |
Tiempo de retraso de la acción de puesta a tierra |
0-1200 años |
