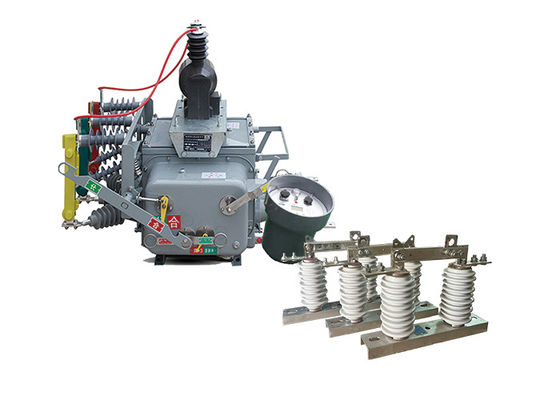

Rompecircuitos de vacío de alta tensión de 12 kV 50 Hz GB1984-2003 Con controlador Rompecircuitos exteriores con interruptor de gancho

Rompecircuitos de vacío de alta tensión de 12 kV 50 Hz GB1984-2003 Con controlador Rompecircuitos exteriores con interruptor de gancho


Descripción del producto:


El interruptor automático de circuito de vacío ZW20-12 ((F) es un dispositivo versátil e inteligente que combina las funciones de un interruptor de vacío, interruptor de carga de vacío, recloser y seccionalizador.Está diseñado para su uso en redes de distribución de 10 y 13 kV., específicamente en las redes eléctricas urbanas y rurales.
Los componentes principales del interruptor de circuito ZW20-12 ((F) incluyen un interruptor de vacío, un controlador CH-40 y un transformador de voltaje externo.El interruptor de vacío es responsable de interrumpir y hacer circuitos eléctricos, mientras que el controlador CH-40 proporciona funciones inteligentes de protección y control. El transformador de voltaje externo ayuda en la medición precisa de voltaje para fines de control y monitoreo.

El interruptor de gancho GW9-10 es un interruptor eléctrico que está diseñado para aislar una sección de una red o sistema eléctrico del resto del sistema con fines de mantenimiento o reparación.Se utiliza típicamente en sistemas de transmisión y distribución de energía de alto voltaje.

El interruptor está diseñado para abrirse y cerrarse en condiciones normales o anormales, como una falla o una sobrecorriente.desconecta físicamente la sección del sistema del resto de la red., impidiendo el flujo de electricidad a esa sección.

Los interruptores de desconexión de alto voltaje generalmente están diseñados para operar a voltajes entre 600 voltios y 765.000 voltios, y pueden ser operados manualmente o automáticamente.Por lo general, se instalan en subestaciones o en postes eléctricos., y son un componente importante de la infraestructura de la red eléctrica.


Efecto doble del uso cuando el interruptor aislador de la serie GW9-10 se puede utilizar con los interruptores de vacío.



Características del controlador:

Los controladores terminales inteligentes tienen funciones tales como protección, control automático, inspección / consulta, comunicación y gestión de software.

1Funcionalidad completa:

• Implementar perfectamente varias funciones como la protección de circuitos, control remoto, alarma y monitoreo remoto.

2- Bajo coste y practicidad:

• No es necesario invertir en hardware de comunicación en las redes GSM, basta con comprar una tarjeta SIM y activar los servicios de SMS.

3.Múltiples medidas de seguridad:

• Utilice teléfonos móviles designados, cifrar información, verificar contraseñas y otras medidas de seguridad.

• El módulo GSM puede especificar un número de móvil y sólo acepta comandos del teléfono conectado.

• Los mensajes de comunicación para el control remoto y otros comandos están encriptados.

• Sigue un método de control remoto preestablecido-confirmar-ejecutar-verificar para garantizar la seguridad del control del sistema y prevenir errores de funcionamiento.

4Configuración del sistema simple:

• No hay necesidad de instalar líneas de comunicación ni de depurar las líneas de comunicación.

• Basta con instalar correctamente el terminal de monitorización inteligente SMS, insertar la tarjeta SIM, establecer el número de móvil designado y el sistema comenzará a funcionar.

5Monitoreo móvil en cualquier momento, en cualquier lugar:

• La vigilancia y visualización en tiempo real se pueden realizar en cualquier lugar con una señal, sin necesidad de personal destinado a la vigilancia.




Aplicación:

1.Operaciones mineras: El interruptor ZW20 se utiliza en las operaciones mineras para controlar y proteger el equipo eléctrico y las redes de distribución de energía en minas subterráneas y superficiales.

2Centros de datos: El interruptor se utiliza en los centros de datos para garantizar una distribución de energía confiable y la protección de la infraestructura de TI crítica.Permite un cambio de carga eficiente y protege contra fallos eléctricos.

3.Industria del petróleo y el gas: el interruptor ZW20 encuentra aplicación en la industria del petróleo y el gas para controlar y proteger equipos eléctricos en refinerías, tuberías y plataformas offshore.

4Proyectos de infraestructura: El interruptor se utiliza en varios proyectos de infraestructura, como aeropuertos, puertos marítimos y estadios, para una distribución y protección confiables de energía.

5Instalaciones de tratamiento de aguas y aguas residuales: El interruptor ZW20 se utiliza en las instalaciones de tratamiento de aguas y aguas residuales para controlar y proteger el equipo eléctrico en las estaciones de bombeo, las plantas de tratamiento,y redes de distribución.




Características:

1.Forta capacidad de resistencia a la contaminación, resistencia a altas y bajas temperaturas, y sin riesgos de combustión o explosión.

2Estructura completamente cerrada, llena de gas SF6 en la carcasa, excelente funcionamiento de sellado, adecuado para su uso en zonas de alta temperatura y humedad.

3.Equipado con un transformador de corriente (CT) para transmitir corriente al controlador inteligente para el análisis de la información.y los terminales de conexión se pueden conectar a las tomas de terminal correspondientes.

4El mecanismo de funcionamiento es innovador y sencillo, con un tamaño pequeño y un peso ligero, garantizando un funcionamiento seguro y fiable.

5La carcasa exterior tiene indicadores visibles para los estados de "almacenamiento de energía", "abierto" y "cerrado".




Parámetros técnicos:

ZW20-12 ((F)
