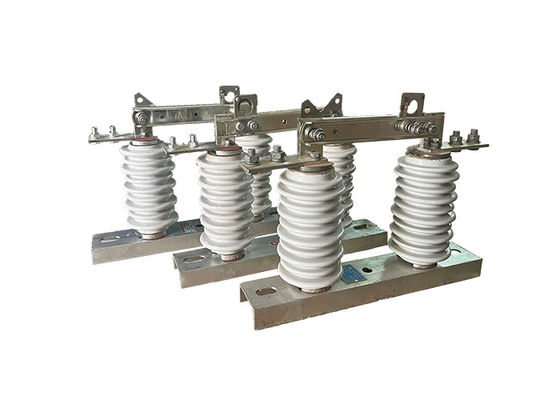

Conmutador de aislamiento de sobrecarga de alta tensión interruptor de gancho interruptor de desconexión eléctrico operado Subestación industrial utilizada

Conmutador de aislamiento de sobrecarga de alta tensión interruptor de gancho interruptor de desconexión eléctrico operado Subestación industrial utilizada

Descripción del producto:

Los interruptores aislantes de alto voltaje se utilizan típicamente en sistemas de transmisión y distribución de alto voltaje para aislar secciones de la red para trabajos de mantenimiento o reparación.También se utilizan como un dispositivo de seguridad para proteger a los trabajadores de los peligros eléctricos, como el contacto accidental con partes activas del sistema.

Están diseñados para manejar altos voltajes y corrientes, y a menudo se instalan en lugares al aire libre, donde están expuestos a condiciones ambientales adversas, como temperaturas extremas, viento,Por lo tanto, están construidos para resistir estas condiciones y a menudo están hechos de materiales duraderos como acero o aluminio.

Los interruptores de aislamiento de alto voltaje vienen en diferentes tipos y configuraciones, dependiendo de la aplicación y los requisitos específicos.mientras que otros son adecuados para uso al aire libreAlgunos están diseñados para operarse manualmente, mientras que otros están automatizados y pueden ser operados a distancia.

Además de su función principal de aislar los circuitos, los interruptores aislantes también tienen otras características importantes, como proporcionar una indicación visual de su estado (abierto o cerrado),y asegurarse de que el circuito no se energiza cuando el aislador está abierto.

Aplicación

1.Redes eléctricas: El interruptor de aislamiento vertical de alto voltaje es un componente crítico en las redes eléctricas, donde se utiliza para aislar secciones de la línea de transmisión para mantenimiento o reparación.Esto ayuda a garantizar que la red eléctrica permanezca operativa y confiable, incluso durante las actividades de mantenimiento o reparación.

2.Subestaciones eléctricas: El interruptor de aislamiento vertical de alto voltaje también se utiliza comúnmente en subestaciones eléctricas,cuando se utilice para aislar transformadores individuales u otro equipo para mantenimiento o reparaciónEsto ayuda a garantizar que la subestación permanezca operativa y fiable, incluso durante las actividades de mantenimiento o reparación.

3Sistemas de energía renovable: el interruptor de aislamiento vertical de alto voltaje también se utiliza en sistemas de energía renovable, como plantas eólicas y solares,para aislar secciones de la línea de transmisión para su mantenimiento o reparaciónEsto ayuda a garantizar que el sistema de energía renovable permanezca operativo y fiable, incluso durante las actividades de mantenimiento o reparación.

Operación:

El interruptor del aislador de alto voltaje separa la parte conductora de la base utilizando un aislante para garantizar una distancia de aislamiento de trabajo normal y fijar la parte conductora, aislante,y base como dispositivo de conmutación integralCuando se encuentra en posición abierta, hay un hueco visible y una distancia de aislamiento de ruptura adecuada para soportar el voltaje de trabajo normal.puede transportar con fiabilidad la corriente de trabajo normal y la corriente de fallo de cortocircuitoDebido a la presencia de un dispositivo de extinción de arco dedicado, sólo se puede utilizar para cambiar circuitos con voltaje pero sin carga.Las operaciones de apertura y cierre se realizan mediante el uso de un gancho aislante para tirar o empujar el orificio redondo en el bloqueo, causando que el gancho de bloqueo dinámico se desprenda y se conecte con el gancho de bloqueo estático.

Condición:

1.La altitud máxima para la instalación no debe exceder de 1000 m.
2.La temperatura del aire ambiente no debe exceder los +40'C y en zonas generales no debe caer por debajo de -30'C. En las zonas de Paramos no debe caer por debajo de -40'C.
3.La presión del viento no debe exceder de 700 Pa, lo que corresponde a una velocidad del viento de 34 m/s.
4El aislante debe ser capaz de soportar terremotos de hasta 8 grados de intensidad.
5.El aislante debe instalarse en un lugar donde no haya frecuentes vibraciones violentas.
6.En el caso de los aisladores de tipo ordinario, deben mantenerse alejados de los gases, el humo, la deposición química, la niebla de sal, el polvo,y otros materiales explosivos y corrosivos que puedan afectar gravemente la capacidad de aislamiento y conducción del aislante.
7Los aisladores de tipo a prueba de contaminación son adecuados para su uso en zonas de conducción muy sucias, pero no deben instalarse en zonas con materiales explosivos o incendiarios.

Parámetros técnicos:
