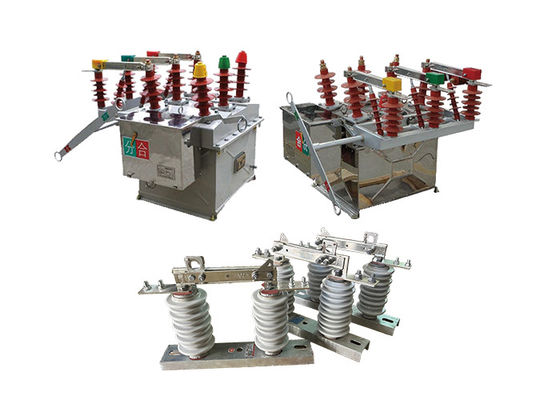

Interruptor de vacío exterior en la subestación 630A/1250A con 3 polos

Interruptor de vacío de alta tensión de alta eficiencia utilizado por el sistema industrial con interruptor de gancho

Descripción del producto:

El interruptor de vacío de alta tensión de CA exterior ZW8-12 es adecuado para interruptores de alta tensión de CA exteriores de tres fases con un voltaje nominal de 12 kV y una frecuencia nominal de 50 Hz.Se utiliza principalmente en los sistemas de distribución de redes eléctricas urbanas y rurales de 10 kV para encender o apagar corrientes de carga y corrientes de fallas de cortocircuitoEs uno de los productos más utilizados, maduros y estables en el sistema de energía.

El interruptor de gancho GW9-10 es un tipo de dispositivo portátil utilizado para aislar y conectar a tierra las líneas de distribución eléctrica para fines de mantenimiento, reparación o emergencia.Es una herramienta versátil que se puede utilizar en una variedad de aplicaciones, incluidas las líneas aéreas de distribución, subestaciones e instalaciones industriales.

Está diseñado para ser operado por una sola persona, lo que facilita su uso y maniobra.y un conjunto de accesorios intercambiables, que permiten al usuario realizar una variedad de tareas, como abrir o cerrar interruptores y líneas de conexión a tierra.

El interruptor de gancho está diseñado para proporcionar una ruptura visible en el circuito eléctrico, lo que ayuda a proteger contra el contacto accidental con el equipo con energía.También está diseñado para soportar condiciones ambientales adversas, como fuertes vientos, lluvia y nieve, lo que lo hace adecuado para su uso en ambientes al aire libre.

Efecto doble del uso cuando el interruptor aislador de la serie GW9-10 se puede utilizar con los interruptores de vacío.

Características:

Función de protección para microordenadores

1Tiene una función de protección de corriente de tres etapas: velocidad de salida, velocidad de salida limitada en el tiempo y protección contra sobrecorriente.

2- Ajuste flexible de las características de tiempo rápido y lento.

3Los usuarios pueden establecer valores de protección y retrasos.

Función de cierre de nuevo

1Se pueden configurar hasta tres operaciones de cierre.

2Los usuarios pueden elegir libremente el número de operaciones de recierre y los diferentes intervalos de recierre.

3Tiene funciones de aceleración antes del cierre, aceleración después del cierre y selección de coordinación secuencial.

Función de reconstrucción de la red

1.Incluye el bloqueo de los viajes de bajo voltaje, el cierre automático, el no cierre de corta duración, el no cierre continuo, el cierre de bajo voltaje, el restablecimiento automático, la activación de corta duración del valor de protección de espera,y activación continua del valor de protección de espera.

2El control inteligente distribuido puede realizarse de acuerdo con la función preestablecida durante el funcionamiento de la red de anillos.

3Cuando se produce una falla en la red, elimina automáticamente la falla, aisla el área de falla, transfiere energía automáticamente y restaura la energía al área no defectuosa.


Estructura:

1Tecnología de moldeo basado en el estiramiento de una sola vez: la cubierta superior de la carcasa se fabrica utilizando tecnología avanzada de moldeo de estiramiento de una sola vez.que garantiza un alto nivel de resistencia mecánicaAdemás, la carcasa es resistente al óxido y a la corrosión.Los usuarios tienen la opción de elegir entre el acero inoxidable o el tratamiento de pulverización de placas de acero de alta calidad.

2Interruptor de desconexión (opcional): el interruptor de vacío ZW32-12 ofrece una función de interruptor de desconexión opcional.Sirve como un punto de desconexión conveniente y claramente visible durante el mantenimiento de la línea de distribuciónPara evitar un mal funcionamiento, se incorpora un dispositivo de bloqueo mecánico entre el interruptor de desconexión y el interruptor.Esto garantiza una mayor seguridad y minimiza el riesgo de operaciones accidentales.

Aplicación

1Distribución de energía: Los interruptores de vacío exteriores se utilizan ampliamente en los sistemas de distribución de energía para cambiar y proteger transformadores de distribución, alimentadores y otros equipos.Por lo general, se colocan en postes exteriores, subestaciones y equipos de intercambio.

2Energía renovable a escala de empresas: los interruptores de vacío exteriores se utilizan en proyectos de energía renovable a escala de empresas, como parques eólicos y solares, para cambiar y proteger los inversores y otros equipos.

3Sistemas ferroviarios: Los interruptores de vacío exteriores se utilizan en sistemas ferroviarios, como sistemas de señalización e infraestructura ferroviaria, para cambiar y proteger equipos eléctricos.

4.Operaciones mineras: Los interruptores de circuito al vacío al aire libre se utilizan en las operaciones mineras para cambiar y proteger el equipo eléctrico en ambientes al aire libre hostiles.

5.Industria del petróleo y el gas: Los interruptores de circuito al vacío exteriores se utilizan en la industria del petróleo y el gas para cambiar y proteger equipos eléctricos, como bombas, compresores y tuberías.

Parámetro técnico:

ZW8 a 12


GW9 a 10
