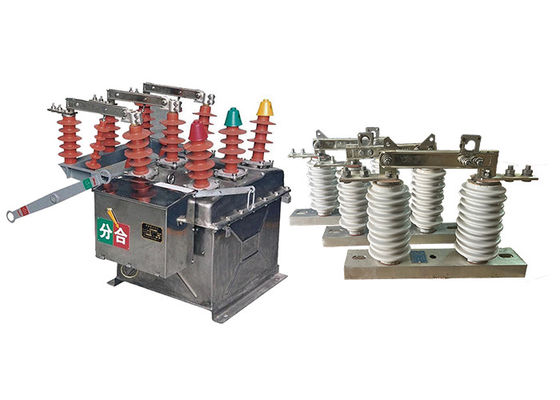

ZW8-12 Corruptor de vacío de alto voltaje para la protección de la subestación utilizando con GW9-10 interruptor accionado por gancho

ZW8-12 Corruptor de vacío de alto voltaje para la protección de la subestación utilizando con GW9-10 interruptor accionado por gancho

Descripción del producto:

El interruptor automático de vacío ZW8-12 está diseñado para cumplir con las normas internacionales y está fabricado con tecnologías avanzadas.con una potencia nominal de hasta 630 A, y una corriente de corte de cortocircuito de hasta 20kA.

El interruptor está compuesto por varios componentes clave, incluido el interruptor de vacío, el mecanismo de operación y el sistema de control.El interruptor de vacío es el corazón del interruptor y es responsable de interrumpir la corriente eléctricaEstá diseñado para funcionar en vacío, lo que ayuda a prevenir el arco y garantiza un funcionamiento fiable.

El mecanismo de funcionamiento es responsable de abrir y cerrar el interruptor y puede ser operado manualmente o eléctricamente.El sistema de control supervisa el interruptor y proporciona información al operador, lo que les permite controlar el estado del interruptor y detectar cualquier fallo.

El interruptor de circuito ZW8-12 está diseñado para ser muy fiable y requiere un mantenimiento mínimo.que lo hace adecuado para su uso en una amplia gama de aplicaciones.

GW9-10 interruptor operado por gancho es un tipo de dispositivo portátil utilizado para aislar y conectar a tierra las líneas de distribución eléctrica para fines de mantenimiento, reparación o emergencia.Es una herramienta versátil que se puede utilizar en una variedad de aplicaciones, incluidas las líneas aéreas de distribución, subestaciones e instalaciones industriales.

El interruptor accionado por gancho está diseñado para ser operado por una sola persona, lo que facilita su uso y maniobra.que puede extenderse para alcanzar el equipo eléctrico, y un conjunto de accesorios intercambiables, que permiten al usuario realizar una variedad de tareas, como abrir o cerrar interruptores y líneas de conexión a tierra.

El interruptor está diseñado para proporcionar una interrupción visible en el circuito eléctrico, lo que ayuda a proteger contra el contacto accidental con el equipo con energía.También está diseñado para soportar condiciones ambientales adversas, como fuertes vientos, lluvia y nieve, lo que lo hace adecuado para su uso en ambientes al aire libre.

Características:

Función de protección para microordenadores

1Tiene una función de protección de corriente de tres etapas: velocidad de salida, velocidad de salida limitada en el tiempo y protección contra sobrecorriente.

2- Ajuste flexible de las características de tiempo rápido y lento.

3Los usuarios pueden establecer valores de protección y retrasos.

Función de cierre de nuevo

1Se pueden configurar hasta tres operaciones de cierre.

2Los usuarios pueden elegir libremente el número de operaciones de recierre y los diferentes intervalos de recierre.

3Tiene funciones de aceleración antes del cierre, aceleración después del cierre y selección de coordinación secuencial.

Función de reconstrucción de la red

1.Incluye el bloqueo de los viajes de bajo voltaje, el cierre automático, el no cierre de corta duración, el no cierre continuo, el cierre de bajo voltaje, el restablecimiento automático, la activación de corta duración del valor de protección de espera,y activación continua del valor de protección de espera.

2El control inteligente distribuido puede realizarse de acuerdo con la función preestablecida durante el funcionamiento de la red de anillos.

3Cuando se produce una falla en la red, elimina automáticamente la falla, aisla el área de falla, transfiere energía automáticamente y restaura la energía al área no defectuosa.

Función de medición

1Registra el voltaje, la corriente y otros datos de funcionamiento, así como registros de eventos.

Función FTU

1Puede lograr cuatro funciones de control remoto, telemetría, señalización remota y ajuste remoto.

2Incluye control remoto, monitoreo remoto de varios estados, visualización remota de varios valores de medición y registros de eventos, y ajuste remoto de varios valores establecidos.

Interfaz y protocolo de comunicación

El controlador está equipado con una interfaz de datos y un protocolo de comunicación remota estándar, que admite varios métodos de comunicación como fibra, cableado e inalámbrico,que sirve como terminal remoto en el sistema de automatización de distribución de energía.

Función de control remoto

Puede equiparse con un mando a distancia inalámbrico para realizar operaciones de apertura y cierre remotas a corta distancia, con un funcionamiento seguro y fiable.

Batería de repuesto

1.Puede equiparse con una batería de respaldo para mantener el funcionamiento normal durante 12 horas después de la pérdida de CA.

Función de protección de doble conmutación de potencia

1Tiene doble control mutuo de potencia, con función de cierre automático con retraso en el encendido y función de viaje automático con retraso en el apagado.

2El lado de salida tiene la función de no cerrarse cuando hay electricidad, y las dos posiciones del interruptor están entrelazadas.


Aplicación:

1.Redes de distribución de energía: El interruptor ZW8-12 se puede utilizar en redes de distribución de media tensión, como subestaciones, para proteger transformadores, alimentadores,y otros equipos eléctricos de sobrecargas y cortocircuitosGarantiza un funcionamiento fiable y seguro del sistema de distribución.

2Plantas industriales: industrias como plantas de fabricación, instalaciones químicas y operaciones mineras a menudo utilizan el interruptor de circuito ZW8-12 para proteger equipos y maquinaria críticos.Proporciona protección contra fallas para los motores, generadores, interruptores y otros sistemas eléctricos industriales.

3.Sistemas de energía industrial: industrias con grandes necesidades de energía, como plantas manufactureras, operaciones mineras y proyectos de infraestructura a gran escala,a menudo utilizan el interruptor de circuito ZW8-12 para controlar y proteger sus sistemas de energía de alto voltajeAyuda a gestionar las corrientes de carga y a proteger el equipo de las corrientes de fallas de cortocircuito.

4Sistemas de energía renovable: Con la adopción cada vez mayor de fuentes de energía renovables como la energía eólica y solar, la energía renovable se ha convertido en una fuente importante de energía.el interruptor ZW8-12 encuentra aplicación en sistemas de interruptores de alto voltaje asociados con la generación de energía renovableAyuda a la integración eficiente de la energía renovable en la red y garantiza el funcionamiento seguro de las instalaciones de generación de energía.

Ventajas:

1.CT23 Mecanismo de funcionamiento con almacenamiento de energía de resorte: el interruptor ZW8-12 está equipado con el mecanismo de funcionamiento con almacenamiento de energía de resorte tipo CT23.Este mecanismo utiliza la energía mecánica almacenada en los resortes para facilitar la apertura y el cierre de los contactos del interruptorOfrece flexibilidad en el funcionamiento, permitiendo el funcionamiento motorizado o manual según las necesidades específicas de la aplicación.

2.ZW8-12G Interruptor combinado: El modelo ZW8-12G es un interruptor combinado que consiste en el interruptor de circuito ZW8-12 y un aislador. Esta configuración le permite funcionar como un seccionalizador,proporcionar la capacidad de aislar secciones específicas de una red de distribución de energía para fines de mantenimiento o de identificación de fallos.

3.Tresfases ensambladas en una estructura de tanque: El interruptor ZW8-12 cuenta con una estructura de tresfases ensamblada en un tanque.Esto significa que los componentes del interruptor para cada fase están encerrados dentro de un tanque comúnEl depósito proporciona protección mecánica y mejora la robustez general del interruptor.

4.Cámara de extinción de arco de vacío y material de aislamiento: dentro del tanque de metal, el interruptor de circuito ZW8-12 incorpora una cámara de extinción de arco de vacío de tres fases.Esta cámara extingue eficientemente los arcos eléctricos que ocurren durante la interrupción del circuitoAdemás, el interruptor utiliza materiales aislantes, como SMC (compuesto de moldeo de chapa), para garantizar el aislamiento entre fases y de fase a fase,Mejora de la resistencia a la insolación.

5Rendimiento confiable y alta resistencia al aislamiento: El interruptor de circuito ZW8-12 es conocido por su rendimiento confiable y su alta resistencia al aislamiento.Está diseñado y probado para cumplir con estrictos estándares de rendimiento, garantizando un funcionamiento fiable en diversas condiciones eléctricas. La alta resistencia aislante mejora la capacidad del interruptor para soportar y aislar las tensiones eléctricas,contribuir a la seguridad y fiabilidad del sistema eléctrico

Parámetro técnico:

ZW8 a 12

GW9 a 10
