Interruptor de vacío de alta eficiencia de alta tensión 630A/1000A/1250A

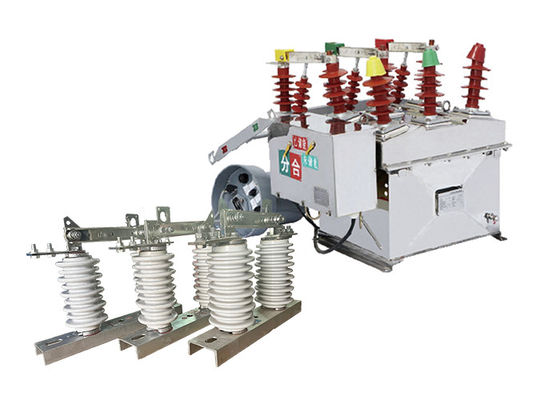

Corte de circuito de vacío de alta eficiencia de alta tensión de tres Pahses combinado con interruptor de desconexión de exteriores portátil

Descripción del producto:

El interruptor de vacío de alta tensión ZW8-12 está diseñado para cumplir con las normas internacionales y está fabricado utilizando tecnologías avanzadas.con una potencia nominal de hasta 630 A, y una corriente de corte de cortocircuito de hasta 20kA.

El interruptor está compuesto por varios componentes clave, incluido el interruptor de vacío, el mecanismo de operación y el sistema de control.El interruptor de vacío es el corazón del interruptor y es responsable de interrumpir la corriente eléctricaEstá diseñado para funcionar en vacío, lo que ayuda a prevenir el arco y asegura un funcionamiento fiable.

El mecanismo de funcionamiento es responsable de abrir y cerrar el interruptor y puede ser operado manualmente o eléctricamente.El sistema de control supervisa el interruptor y proporciona información al operador, lo que les permite controlar el estado del interruptor y detectar cualquier fallo.

El interruptor ZW8-12 está diseñado para ser muy confiable y requiere un mantenimiento mínimo.que lo hace adecuado para su uso en una amplia gama de aplicaciones.

El interruptor de dos conectores exteriores GW9-10 es un interruptor eléctrico que está diseñado para aislar una sección de una red o sistema eléctrico del resto del sistema con fines de mantenimiento o reparación.Se utiliza típicamente en sistemas de transmisión y distribución de energía de alto voltaje.

El interruptor está diseñado para abrirse y cerrarse en condiciones normales o anormales, como una falla o sobrecorriente.desconecta físicamente la sección del sistema del resto de la red., impidiendo el flujo de electricidad a esa sección.

Los interruptores de dos conectores exteriores generalmente están diseñados para operar a voltajes entre 600 voltios y 765.000 voltios, y pueden ser operados manualmente o automáticamente.Por lo general, se instalan en subestaciones o en postes eléctricos., y son un componente importante de la infraestructura de la red eléctrica.

Es importante seguir los procedimientos de seguridad adecuados cuando se trabaja con interruptores de desconexión de alto voltaje, ya que pueden ser peligrosos si no se manejan correctamente.Solo se debe permitir que el personal cualificado y capacitado opere y mantenga los equipos de alta tensión.

Efecto doble del uso cuando el interruptor aislador de la serie GW9-10 se puede utilizar con los interruptores de vacío.

Características:

Función de medición
1Registra el voltaje, la corriente y otros datos de funcionamiento, así como registros de eventos.

Función FTU
1Puede lograr cuatro funciones de control remoto, telemetría, señalización remota y ajuste remoto.
2Incluye control remoto, monitoreo remoto de varios estados, visualización remota de varios valores de medición y registros de eventos, y ajuste remoto de varios valores establecidos.

Interfaz y protocolo de comunicación
1El controlador está equipado con una interfaz de datos y un protocolo de comunicación remota estándar, que admite varios métodos de comunicación como fibra, cableado e inalámbrico,que sirve como terminal remoto en el sistema de automatización de distribución de energía.

Función de control remoto
1Puede equiparse con un mando a distancia inalámbrico para realizar operaciones de apertura y cierre remotas a corta distancia, con un funcionamiento seguro y fiable.

Batería de repuesto
1.Puede equiparse con una batería de respaldo para mantener el funcionamiento normal durante 12 horas después de la pérdida de CA.

Función de protección de doble conmutación de potencia
1Tiene doble control mutuo de potencia, con función de cierre automático con retraso en el encendido y función de viaje automático con retraso en el apagado.
2El lado de salida tiene la función de no cerrarse cuando hay electricidad, y las dos posiciones del interruptor están entrelazadas.

Elimina automáticamente el fallo, aisla el área de fallo, transfiere energía automáticamente y restaura la energía al área no defectuosa.


Colocación:

La relación entre el interruptor de vacío exterior y el aislador de desconexión de alto voltaje exterior radica en sus funciones complementarias en el sistema eléctrico:

Interrupción del circuito: El interruptor de vacío es responsable de interrumpir el circuito eléctrico durante el funcionamiento normal o en caso de avería.Actúa como el principal medio de romper el flujo de corrientePor el contrario, el aislador de desconexión se utiliza para aislar el circuito de la fuente de alimentación durante las actividades de mantenimiento o reparación.Proporciona una capa adicional de seguridad al abrir físicamente el circuito.

Coordinación: En los sistemas eléctricos de alto voltaje, el interruptor de vacío y el aislador de desconexión a menudo se coordinan para trabajar juntos.El interruptor de circuito es responsable de detectar fallos y desencadenar para interrumpir el flujo de corriente, mientras que el aislador de desconexión se utiliza para aislar físicamente el circuito y proporcionar una indicación visible de la desconexión.

Seguridad y mantenimiento: El aislador de desconexión juega un papel crucial en la seguridad del personal de mantenimiento.el aislador de desconexión se activa para abrir el circuito y proporcionar un espacio de aire visiblePor otra parte, el interruptor de vacío protege el sistema durante el funcionamiento normal y en caso de averías.

Aplicación

1Sistemas de distribución: El interruptor ZW8-12 desempeña un papel crucial en el control y la protección de los sistemas de distribución en las redes eléctricas urbanas y rurales de 10 kV.Es responsable de encender o apagar las corrientes de carga, garantizando una distribución fiable de energía a los consumidores.

2.Subestaciones eléctricas: El interruptor se utiliza con frecuencia en subestaciones eléctricas donde las líneas de transmisión de alto voltaje están conectadas a las redes de distribución.Ayuda en el aislamiento y la protección de los equipos, lo que permite un funcionamiento seguro y eficiente de la subestación.

3.Sistemas de energía industrial: industrias con grandes necesidades de energía, como plantas manufactureras, operaciones mineras y proyectos de infraestructura a gran escala,a menudo utilizan el interruptor de circuito ZW8-12 para controlar y proteger sus sistemas de energía de alto voltajeAyuda a gestionar las corrientes de carga y a proteger el equipo de las corrientes de fallas de cortocircuito.

4Sistemas de energía renovable: Con la adopción cada vez mayor de fuentes de energía renovables como la energía eólica y solar, la energía renovable se ha convertido en una fuente importante de energía.el interruptor ZW8-12 encuentra aplicación en sistemas de interruptores de alto voltaje asociados con la generación de energía renovableAyuda a la integración eficiente de la energía renovable en la red y garantiza el funcionamiento seguro de las instalaciones de generación de energía.

5.Redes de servicios públicos: las empresas de servicios públicos eléctricos dependen del interruptor ZW8-12 para gestionar y proteger sus redes de transmisión y distribución de alto voltaje.Contribuye a la fiabilidad y estabilidad generales de la red de servicios públicos mediante el control efectivo de las corrientes de carga y la interrupción de fallas.

Condición:

Temperatura ambiente:-40°C~+70°C (temperatura media diaria no superior a +40°C)

El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga.

Humedad ambiental:Humedad relativa media diaria no superior al 95%, media relativa mensual

Nivel de contaminación:Nivel IV

Velocidad máxima del viento: 700 Pa (equivalente a una velocidad del viento de 35 m/s)

Intensidad del terremoto: nivel 8

Parámetro técnico:

ZW8 a 12


GW9 a 10
