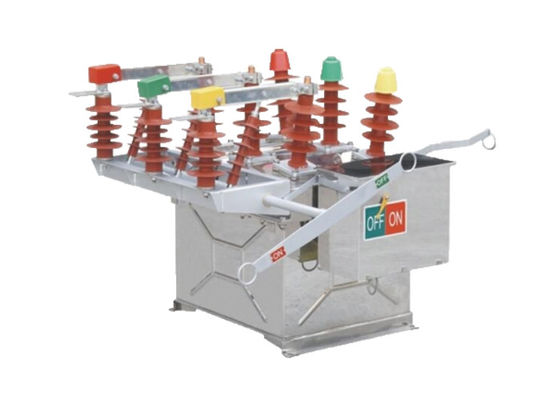

Rompecircuitos de vacío de 12 kV 630A de alto voltaje con funcionamiento eficiente para subestaciones al aire libre

Rompecircuitos de vacío de 12 kV 630A de alto voltaje con funcionamiento eficiente para subestaciones al aire libre

Descripción del producto:

El interruptor ZW8-12 está diseñado para cumplir con las normas internacionales y está fabricado utilizando tecnologías avanzadas.con una capacidad de transmisión de hasta 20 kA.

El interruptor está compuesto por varios componentes clave, incluido el interruptor de vacío, el mecanismo de operación y el sistema de control.El interruptor de vacío es el corazón del interruptor y es responsable de interrumpir la corriente eléctricaEstá diseñado para funcionar en vacío, lo que ayuda a prevenir el arco y garantiza un funcionamiento fiable.

El mecanismo de funcionamiento es responsable de abrir y cerrar el interruptor y puede ser operado manualmente o eléctricamente.El sistema de control supervisa el interruptor y proporciona información al operador, lo que les permite controlar el estado del interruptor y detectar cualquier fallo.

El interruptor ZW8-12 está diseñado para ser muy fiable y requiere un mantenimiento mínimo.que lo hace adecuado para su uso en una amplia gama de aplicaciones.




 Características:

1.El interruptor automático de vacío ZW8-12 está diseñado con capacidad antipolución, lo que significa que puede funcionar de forma fiable incluso en entornos con altos niveles de contaminación,zonas con polvo pesado o emisiones industrialesEl aislamiento interno está diseñado para resistir esta contaminación y mantener los niveles de aislamiento requeridos.que proporciona propiedades de aislamiento mejoradas y mejora el rendimiento general del interruptor.
2El interruptor está equipado con un mecanismo de operación de almacenamiento de energía de misiles.Este mecanismo de funcionamiento almacena energía mecánica que puede liberarse rápidamente para abrir o cerrar los contactos del interruptorEl mecanismo de almacenamiento de energía del misil está diseñado para un funcionamiento eficiente y confiable, asegurando un cambio rápido y efectivo del interruptor.
3El interruptor ZW8-12 puede estar equipado con un interruptor de separación de un lado (lado izquierdo) o de dos lados.Esto permite flexibilidad en la configuración e instalación del interruptor en el sistema de interruptoresAdemás, puede estar equipado con un PT externo (Transformador de Potencial), que se utiliza para la medición y control de voltaje.El PT externo facilita un monitoreo preciso del voltaje y ayuda a garantizar el correcto funcionamiento del interruptor en el sistema de alto voltaje.



Ventajas:

1.CT23 Mecanismo de funcionamiento con almacenamiento de energía de resorte: el interruptor ZW8-12 está equipado con el mecanismo de funcionamiento con almacenamiento de energía de resorte tipo CT23.Este mecanismo utiliza la energía mecánica almacenada en los resortes para facilitar la apertura y el cierre de los contactos del interruptorOfrece flexibilidad en el funcionamiento, permitiendo el funcionamiento motorizado o manual según las necesidades específicas de la aplicación.

2.ZW8-12G Interruptor combinado: El modelo ZW8-12G es un interruptor combinado que consiste en el interruptor de circuito ZW8-12 y un aislador. Esta configuración le permite funcionar como un seccionalizador,proporcionar la capacidad de aislar secciones específicas de una red de distribución de energía para fines de mantenimiento o de identificación de fallos.

3.Tresfases ensambladas en una estructura de tanque: El interruptor ZW8-12 cuenta con una estructura de tresfases ensamblada en un tanque.Esto significa que los componentes del interruptor para cada fase están encerrados dentro de un tanque comúnEl depósito proporciona protección mecánica y mejora la robustez general del interruptor.

4.Cámara de extinción de arco de vacío y material de aislamiento: dentro del tanque de metal, el interruptor de circuito ZW8-12 incorpora una cámara de extinción de arco de vacío de tres fases.Esta cámara extingue eficientemente los arcos eléctricos que ocurren durante la interrupción del circuitoAdemás, el interruptor utiliza materiales aislantes, como SMC (compuesto de moldeo de chapa), para garantizar el aislamiento entre fases y de fase a fase,Mejora de la resistencia a la insolación.

5Rendimiento confiable y alta resistencia al aislamiento: El interruptor de circuito ZW8-12 es conocido por su rendimiento confiable y su alta resistencia al aislamiento.Está diseñado y probado para cumplir con estrictos estándares de rendimiento, garantizando un funcionamiento fiable en diversas condiciones eléctricas. La alta resistencia aislante mejora la capacidad del interruptor para soportar y aislar las tensiones eléctricas,contribuir a la seguridad y fiabilidad del sistema eléctrico.




Características:

Función de protección para microordenadores

1Tiene una función de protección de corriente de tres etapas: velocidad de salida, velocidad de salida limitada en el tiempo y protección contra sobrecorriente.

2- Ajuste flexible de las características de tiempo rápido y lento.

3Los usuarios pueden establecer valores de protección y retrasos.

Función de cierre de nuevo

1Se pueden configurar hasta tres operaciones de cierre.

2Los usuarios pueden elegir libremente el número de operaciones de recierre y los diferentes intervalos de recierre.

3Tiene funciones de aceleración antes del cierre, aceleración después del cierre y selección de coordinación secuencial.

Función de reconstrucción de la red

1.Incluye el bloqueo de los viajes de bajo voltaje, el cierre automático, el no cierre de corta duración, el no cierre continuo, el cierre de bajo voltaje, el restablecimiento automático, la activación de corta duración del valor de protección de espera,y activación continua del valor de protección de espera.

2El control inteligente distribuido puede realizarse de acuerdo con la función preestablecida durante el funcionamiento de la red de anillos.

3Cuando se produce una falla en la red, elimina automáticamente la falla, aisla el área de falla, transfiere energía automáticamente y restaura la energía al área no defectuosa.

Condición:

Temperatura ambiente:-40°C~+70°C (temperatura media diaria no superior a +40°C)

El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga.

Humedad ambiental:Humedad relativa media diaria no superior al 95%, media relativa mensual

Nivel de contaminación:Nivel IV

Velocidad máxima del viento: 700 Pa (equivalente a una velocidad del viento de 35 m/s)

Intensidad del terremoto: nivel 8




Parámetro técnico:
