Descripción del producto:

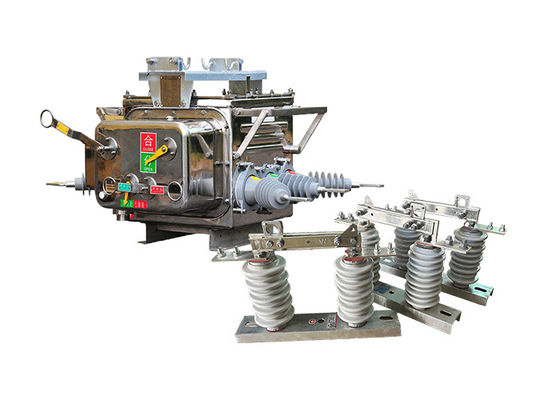

El interruptor de vacío de alto voltaje ZW20-12 ((F) es un nuevo producto que combina múltiples funciones en un solo dispositivo inteligente.interruptor de carga al vacío, recloser y seccionalizador, ofreciendo versatilidad y eficiencia en diversas aplicaciones.

Los componentes principales del interruptor de carga límite incluyen un interruptor de vacío, un controlador CH-40 y un transformador de voltaje externo.mientras que el controlador CH-40 proporciona protección avanzadaUn transformador de voltaje externo, que es opcional para las redes de anillos de la línea de automatización de distribución,puede utilizarse para conexiones bilaterales PT (transformador potencial).

Este producto se utiliza ampliamente en redes de anillos espaciales de redes eléctricas urbanas y rurales de 10 kV y 13 kV.y dispositivo de interrupción automática para el despliegue de la carga de la línea en redes de anilloAdemás, puede funcionar como un interruptor de límite (comúnmente conocido como un perro guardián) en las líneas de suministro de energía de la rama, así como como reclosers y seccionalizers en redes de distribución aéreas.

El interruptor de carga límite ofrece capacidades de gestión remota, lo que permite un monitoreo y control eficientes.Facilitar la integración sin problemas en los sistemas de automatización de distribución.

El dispositivo emplea mecanismos de detección y juicio fiables, incluida la capacidad de detectar corrientes de secuencia cero de nivel mA y corrientes de cortocircuito entre fases.Esto permite la eliminación automática de fallas de puesta a tierra de fase única y fallas de cortocircuito de fase a fase, mejorando las capacidades de gestión de fallos del sistema.

El interruptor principal del interruptor de vacío de alto voltaje utiliza la tecnología de arco de vacío, mientras que el sistema de aislamiento incorpora aislamiento de gas mezclado SF6 y N2.El producto incluye sellado por gasEl compartimiento interno está lleno de gas mezclado SF6 y N2.que impide fugas y garantiza que el rendimiento del dispositivo no se vea afectado por el entorno externo.

El mecanismo de funcionamiento del resorte del interruptor de vacío de alto voltaje está diseñado con la miniaturización y la optimización del rendimiento en mente.lo que resulta en una mayor fiabilidad de la acción en comparación con los mecanismos de resorte tradicionalesEsta mejora del diseño mejora la eficiencia operativa general y la vida útil del dispositivo.

El interruptor de desconexión exterior GW9-10 es un interruptor eléctrico utilizado para desconectar un circuito de su fuente de alimentación.Se utiliza típicamente en sistemas de transmisión y distribución de energía de alto voltaje para permitir que el personal de mantenimiento trabaje de forma segura en el equipo sin el riesgo de electrocución.

El desconector eléctrico de alto voltaje tiene una hoja o un contacto que se puede abrir o cerrar girando el poste, que activa o desactiva el circuito.El poste suele tener un material no conductor para aislar al operador del alto voltaje.

Los interruptores de desconexión exteriores vienen en varios diseños y tamaños, dependiendo del voltaje y la corriente nominal del circuito que están destinados a controlar.A menudo se colocan en un poste o en una estructura y se utilizan comúnmente junto con otros dispositivos de protección, tales como interruptores y fusibles, para garantizar la seguridad y fiabilidad del sistema eléctrico.


Efecto doble del uso cuando el interruptor aislador de la serie GW9-10 se puede utilizar con los interruptores de vacío.

Características del controlador:

1. Con interfaz de comunicación 485 / 232, o a través de fibra óptica, monitoreo remoto inalámbrico; Función de aceleración después de volver a cerrar: cuando el interruptor es pesado

2. En caso de avería permanente, aceleración automática de arranque;

3. Control remoto / cierre manual para acelerar el viaje, y bloquear el recloser: el usuario repara la línea después de la energía, si se olvida de quitar el interruptor de conexión a tierra

Se debe acelerar el arranque;

4. Se puede ajustar el tiempo de retraso de tres cerraduras;

El circuito de cierre de choque adopta el diseño de anti-mal funcionamiento y tiene la función de anti-choque.

5La corriente de secuencia cero puede distinguir las fallas dentro de la región de las fallas fuera de la región.

6El interruptor de control remoto está diseñado para evitar el mal funcionamiento.



Condición:

Temperatura del aire ambiente: -40°C a +70°C.

Altitud: no superior a 3000 m sobre el nivel del mar.

El aire circundante puede estar contaminado con polvo, humo, gases corrosivos, vapor o niebla de sal.

La velocidad del viento no debe exceder de 34 m/s (equivalente a una presión de 700 Pa en la superficie cilíndrica).

Las vibraciones o la actividad sísmica de los interruptores y equipos de control externos se pueden descuidar.

La amplitud de la interferencia electromagnética inducida en el sistema secundario no excede de 1,6 kV.




Características:

1.Alta capacidad de rotura: es capaz de interrumpir las altas corrientes de fallas y proteger el sistema eléctrico de las condiciones de sobrecorriente.

2Diseño compacto: El interruptor está diseñado para ser compacto y ahorrar espacio, por lo que es adecuado para varios entornos de instalación.

3Rendimiento fiable: La tecnología de interruptor de vacío utilizada en el interruptor garantiza operaciones de conmutación fiables y requisitos mínimos de mantenimiento.

4Larga vida útil eléctrica y mecánica: El interruptor está diseñado para tener una larga vida útil operativa, con una alta resistencia y durabilidad.

5Características de protección: puede incluir características tales como protección contra sobrecorrientes, protección contra cortocircuitos y otras medidas de protección para salvaguardar el sistema eléctrico.

6Control y monitoreo a distancia: Algunos modelos de la serie ZW20 pueden ofrecer capacidades de control y monitoreo a distancia, lo que permite una operación y un monitoreo de estado convenientes.

Aplicación:

1Edificios comerciales: El interruptor se utiliza en edificios comerciales, incluidos centros comerciales, complejos de oficinas y hospitales, para una distribución de energía confiable y segura.Asegura un cambio de carga eficiente y protege las cargas eléctricas críticas.

2Sistemas de energía renovable: el interruptor ZW20 es adecuado para sistemas de energía renovable, como plantas de energía solar y parques eólicos.Se facilita el cambio y la protección de los circuitos de voltaje medio en estos sistemas.

3.Electrificación ferroviaria: El interruptor se emplea en proyectos de electrificación ferroviaria para controlar y proteger el suministro de energía a las redes ferroviarias.Asegura una distribución de energía fiable y segura para las operaciones de los trenes.

4.Interruptor de desconexión y interruptor de contacto: el interruptor de circuito ZW20-12 ((F) puede utilizarse como interruptor de desconexión o interruptor de contacto en la configuración de red de anillo de los sistemas de distribución de energía.Permite la apertura y cierre de circuitos durante el mantenimiento o las condiciones de falla.

5Dispositivo de conmutación automática: sirve como un dispositivo de conmutación automático, lo que permite la implementación de conmutación de carga en la configuración de red de anillo.Esta característica mejora la flexibilidad y la eficiencia de la distribución de energía.

Parámetros técnicos:

ZW20-12 ((F)
