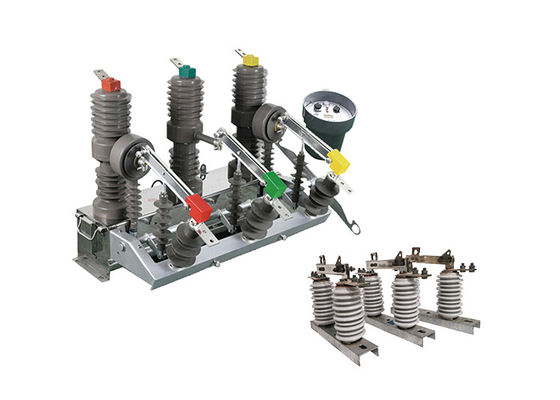

Seccionador eléctrico de demarcación inteligente con controlador que coincide con el interruptor de gancho

Seccionador eléctrico de demarcación inteligente con controlador que coincide con el interruptor de gancho

Descripción del producto:

El seccionador eléctrico de demarcación inteligente de la serie ZW32 es un equipo de distribución al aire libre con voltaje nominal de 12 kV y corriente alterna trifásica de 50 Hz.Se utiliza principalmente para abrir y cerrar corriente de carga, corriente de sobrecarga y corriente de cortocircuito en el sistema de energía. Es adecuado para la protección y control en el sistema de distribución de energía de subestaciones y empresas industriales y mineras,así como los lugares donde la red eléctrica rural se opera con frecuenciaEl interruptor tiene las características de pequeño volumen, peso ligero, anticondensación, mantenimiento libre, etc. Puede adaptarse a las duras condiciones climáticas y el ambiente sucio.

El interruptor de gancho GW9-10 es un tipo de interruptor eléctrico utilizado para aislar una sección de una línea aérea de transmisión de energía para mantenimiento o reparación.Se utiliza típicamente en sistemas eléctricos de alto voltaje, tales como los utilizados por las empresas de electricidad para transmitir electricidad a largas distancias.

El interruptor está montado en una estructura aérea, como una torre de transmisión o un poste, y está diseñado para soportar las duras condiciones ambientales que se encuentran en los sistemas eléctricos al aire libre.Tiene una vertical, o movimiento hacia arriba y hacia abajo, para activar o desactivar los contactos del interruptor, que generalmente están hechos de cobre u otros materiales conductores.

El interruptor de gancho está diseñado para proporcionar una ruptura visible en la línea de transmisión, lo que permite que el personal de mantenimiento trabaje de forma segura en la línea sin riesgo de electrocución o daño al equipo.A menudo se utiliza junto con otros dispositivos de seguridad, tales como interruptores de conexión a tierra y frenadores de sobretensiones, para proteger el sistema eléctrico y las personas que trabajan en él.

Efecto doble del uso cuando el interruptor aislador de la serie GW9-10 se puede utilizar con los interruptores de vacío.

Introducción del controlador:

El controlador admite la comunicación a través de una interfaz 485/232, lo que permite la monitorización y control remotos.
Cuando se detecta un interruptor pesado, el dispositivo acelera automáticamente el proceso de arranque en caso de fallo permanente.
Cerramiento y rebloqueo remoto/manual: el usuario tiene la opción de cerrar y rebloquear el circuito de forma remota o manual.si el usuario olvida quitar el interruptor de puesta a tierra al restablecer la energía después de reparar una línea, el dispositivo puede acelerar el proceso de arranque para garantizar la seguridad.
Esta característica proporciona flexibilidad para determinar el retraso apropiado antes de volver a cerrar el circuito después de una falla.
El circuito de cierre de salto del controlador incorpora un diseño anti-mal funcionamiento. Incluye una función anti-salto para evitar el cierre involuntario del circuito.
El controlador puede distinguir entre fallas dentro y fuera de la zona basándose en la corriente de secuencia cero.Esta capacidad ayuda a identificar la ubicación de fallas y permite una solución de problemas y mantenimiento más específicos.
Prevención de errores de funcionamiento: el interruptor de control remoto está diseñado para evitar errores de funcionamiento.Reducir así el riesgo de acciones no intencionadas.

Características:

1.Voltaje y corriente nominal: El interruptor está diseñado para sistemas de CA de tres fases con un voltaje nominal adecuado para equipos de distribución al aire libre.Funciona a una frecuencia de 50Hz y tiene un rango de corriente nominal de 630A a 1250AEsta corriente nominal más alta lo hace adecuado para aplicaciones en las que se utilizan cargas de mayor potencia.

2Capacidad de cortocircuito: el interruptor tiene una corriente de cortocircuito de 20kA. Esto significa que puede interrumpir y manejar con eficacia corrientes de fallas de hasta 20.000 Amperios,proporcionar una protección fiable contra cortocircuitos y limitar los daños potenciales al sistema eléctrico.

3Protección y control del sistema: El propósito principal de este interruptor es proteger y controlar el sistema eléctrico.Está diseñado para interrumpir el flujo de corriente durante condiciones de sobrecorrienteAl cortar la corriente, ayuda a prevenir daños en el equipo y garantiza la seguridad del sistema.

4Aplicación en exteriores: Este interruptor está diseñado específicamente para uso en exteriores, por lo que es adecuado para aplicaciones en varios sistemas de distribución al aire libre.Su construcción robusta y su recinto protector le permiten resistir a factores ambientales como las condiciones climáticas, polvo y humedad.

5Aplicaciones industriales y mineras: El interruptor de circuito es muy adecuado para los establecimientos industriales y mineros donde es crucial una distribución de energía fiable y eficiente.Su alta potencia de corriente y su diseño robusto lo hacen adecuado para manejar las demandas de energía de las máquinas y equipos pesados que se encuentran comúnmente en operaciones industriales y mineras.

6Entornos rurales y de operación frecuente: El interruptor es fácil de instalar y operar, por lo que es adecuado para zonas rurales y lugares que requieren una operación frecuente.Su diseño fácil de usar y su rendimiento fiable aseguran un funcionamiento y mantenimiento sin problemas incluso en entornos difíciles.

Ventajas:

1Diseño compacto: El interruptor de vacío ZW32-12 está diseñado con un tamaño pequeño, lo que permite un uso eficiente del espacio en las instalaciones eléctricas.Su diseño compacto lo hace adecuado para instalaciones donde el espacio es limitado, como en subestaciones compactas o salas de interruptores.

2Construcción ligera: El interruptor ZW32-12 está construido con materiales ligeros, lo que reduce su peso total.,y instalar, minimizando el esfuerzo físico requerido durante los procedimientos de instalación y mantenimiento.

3Funcionamiento libre de mantenimiento: El interruptor de vacío ZW32-12 está diseñado para funcionar sin mantenimiento.que no requieren mantenimiento o sustitución periódicos de los medios de extinción de arcoEsta característica reduce la necesidad de actividades de mantenimiento rutinario, ahorrando tiempo y recursos.

4Medidas contra la condensación: El interruptor ZW32-12 incorpora medidas contra la condensación para evitar la acumulación de humedad y la condensación en el interior del equipo.Estas medidas pueden incluir el uso de materiales resistentes a la humedad, técnicas de sellado y sistemas de ventilación para garantizar un funcionamiento fiable incluso en ambientes húmedos.

5Resistencia a condiciones climáticas adversas y entornos sucios: El interruptor de circuito ZW32-12 está diseñado para soportar condiciones climáticas adversas y entornos sucios.Está construido con materiales robustos y revestimientos protectores que proporcionan resistencia a la humedadEsto garantiza la fiabilidad y el rendimiento del interruptor, incluso en entornos exteriores o industriales difíciles.

Estructura

1El interruptor de carga de alta tensión montado en un pilar con cámara de extinción de arco de vacío tiene un rendimiento de ruptura estable y fiable.libre de mantenimiento, de pequeño tamaño, ligero y larga vida útil.

2.El interruptor de carga adopta una estructura completamente cerrada con un buen rendimiento de sellado, capacidades de prevención de humedad y rocío, adecuado para su uso en zonas de alta temperatura y humedad.

3.El interruptor de carga puede ser operado manualmente o eléctricamente para abrir y cerrar, y también puede ser controlado a distancia.

4El mecanismo de funcionamiento es innovador, simple, fiable en su funcionamiento, de tamaño compacto y tiene una vida útil mecánica de hasta 10.000 operaciones.y el nivel de voltaje se puede seleccionar desde -220V, 110V, 48V o 24V.

Parámetro técnico:

ZW32-12

GW9 a 10
