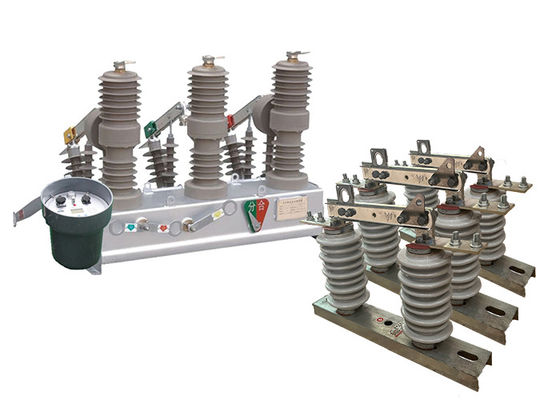

Seccionador eléctrico subterráneo de gancho operado con sensores de secuencia cero Reinicio automático de alto voltaje

Seccionador eléctrico subterráneo de gancho operado con sensores de secuencia cero Reinicio automático de alto voltaje

Descripción del producto:

ZW32-12(F) el seccionador eléctrico de reinicio automático es la tensión nominal del equipo de distribución al aire libre de 50 Hz de corriente alterna trifásica, su corriente nominal es de 630A ~ 1250A, cortocircuito es de 20kA.Se utilizaba principalmente para la carga de corriente., sobrecorrección y cortocircuito que utilizan un sistema eléctrico de corte y cerrado.

Es adecuado para empresas industriales y mineras, mientras que su objetivo es proteger y controlar el sistema y adaptarse fácilmente al lugar rural y a algunos lugares de operación frecuentes.

El gancho operado GW9-10 es un interruptor eléctrico diseñado para aislar una sección de una red o sistema eléctrico del resto del sistema con fines de mantenimiento o reparación.Se utiliza típicamente en sistemas de transmisión y distribución de energía de alto voltaje.

El interruptor está diseñado para abrirse y cerrarse en condiciones normales o anormales, como una falla o una sobrecorriente.desconecta físicamente la sección del sistema del resto de la red., impidiendo el flujo de electricidad a esa sección.

Los interruptores de desconexión de alto voltaje generalmente están diseñados para operar a voltajes entre 600 voltios y 765.000 voltios, y pueden ser operados manualmente o automáticamente.Por lo general, se instalan en subestaciones o en postes eléctricos., y son un componente importante de la infraestructura de la red eléctrica.

Introducción del controlador:

1.Con interfaz de comunicación 485 / 232, o a través de fibra óptica, monitoreo remoto inalámbrico; función de aceleración después de volver a cerrar;cuando el interruptor es pesado,aceleración automática en caso de fallo permanente;

2.Cierre remoto/manual para acelerar el desencadenamiento y cierre de re-cierre: el usuario envía energía después de reparar la línea, si se olvida de quitar el interruptor de conexión a tierra, debe acelerar el desencadenamiento.

3.Puede ajustarse el tiempo de retraso de tres cerraduras;

4.El circuito de cierre de salto adopta un diseño anti-mal funcionamiento y tiene función anti-salto;

5. La corriente de secuencia cero puede distinguir entre fallas dentro y fuera de la zona;

6El interruptor de control remoto está diseñado para evitar el mal funcionamiento.

Aplicación:

1.Subestaciones: se utiliza comúnmente tanto en subestaciones interiores como exteriores para la protección y control de la distribución de energía de media tensión.El interruptor de vacío garantiza una interrupción confiable de las corrientes de falla, corrientes de sobrecarga y corrientes de carga, salvaguardando el equipo de la subestación.

2Empresas industriales y mineras: el interruptor de vacío ZW32-12 se utiliza en los sistemas de distribución de las empresas industriales y mineras para proteger motores, transformadores,y otros equipos eléctricos de sobrecorrientes y cortocircuitosAyuda a mantener la estabilidad y seguridad del suministro de energía en estas instalaciones.

3.Redes eléctricas rurales: debido a su capacidad para soportar operaciones frecuentes, el interruptor de vacío es adecuado para su aplicación en redes eléctricas rurales.permitiendo una segmentación eficiente de la red eléctricaAdemás, cuando está equipado con un controlador, permite automatizar la red de distribución, mejorando la fiabilidad y la eficiencia del sistema eléctrico rural.

4Edificios comerciales: el interruptor de vacío también se utiliza en edificios comerciales para la distribución y protección de energía.prevención de daños al equipo y minimización de los tiempos de inactividad.

Estructura:

El interruptor de interrupción de carga está compuesto por pilares, bases y suspensiones para su montaje, fijación y elevación.

1El interruptor de corte de carga de alta tensión de la columna equipado con interruptor de vacío tiene un rendimiento de corte estable y confiable, sin riesgo de ignición y explosión, seguridad, libre de mantenimiento, tamaño pequeño,peso ligero y larga vida útil, etc.

Las características.

2El interruptor de interrupción de carga está completamente cerrado, con buena estanqueidad, resistencia a la humedad y deshumidificación.

3El cierre y la apertura del interruptor de interrupción de carga se pueden operar manualmente, eléctricamente o de forma remota.

4El mecanismo de funcionamiento es novedoso, simple, fiable, de pequeño tamaño, vida mecánica de hasta 10.000 veces, el motor de almacenamiento de energía es un motor de imán permanente de CC,el nivel de voltaje es -220V-110V-48V-24V que se puede elegir.

Condición:

1Compatibilidad con altitudes altas: El seccionador eléctrico de reinicio automático ZW32-12 está diseñado para operar de manera confiable a altitudes de hasta 2000 metros.Está diseñado específicamente para soportar las condiciones ambientales únicas asociadas con las instalaciones de gran altura., garantizando su funcionamiento y seguridad en tales condiciones.

2Amplio rango de temperatura: El seccionador eléctrico de reinicio automático ZW32-12 es capaz de funcionar en un amplio rango de temperatura del aire ambiente, de -45 °C a +40 °C.Está construido para soportar temperaturas extremas y mantener su funcionalidadAdemás, está diseñado para adaptarse a diferencias diarias de temperatura de hasta 25 °C.garantizar aún más su idoneidad para entornos de temperatura dinámica.

3Resistencia al viento: con un límite de velocidad del viento de hasta 35 m/s, el seccionador eléctrico de reinicio automático ZW32-12 demuestra una excelente resistencia al viento.Puede resistir los fuertes vientos que se experimentan comúnmente en varias instalaciones al aire libreEsta característica garantiza la estabilidad y fiabilidad del funcionamiento del interruptor, incluso en condiciones de viento.

4.Resiliencia a los ambientes hostiles: El seccionador eléctrico de reinicio automático ZW32-12 está diseñado para su instalación en ambientes libres de sustancias químicas peligrosas inflamables y explosivas,sustancias corrosivasEstá construido con materiales resistentes a la corrosión y pueden soportar condiciones difíciles.garantizar su longevidad y rendimiento en ambientes industriales o al aire libre adversos.

Parámetros técnicos:

ZW32-12

GW9 a 10
