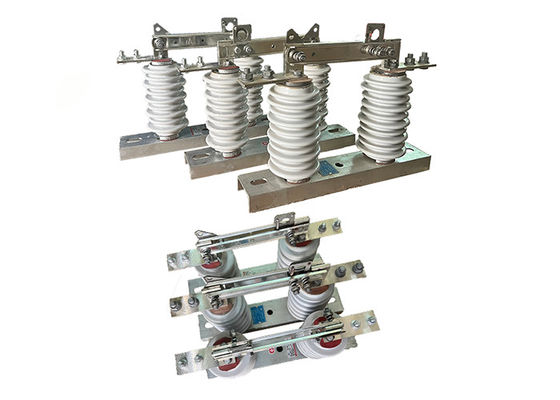

1250A Interruptor eléctrico de alto voltaje 36kV Cerámica/acero utilizado para interruptores de desconexión de grupos de subestaciones
Descripción del producto:
Un aislador eléctrico de alto voltaje es un interruptor eléctrico diseñado para aislar una sección de una red o sistema eléctrico del resto del sistema con fines de mantenimiento o reparación.Se utiliza típicamente en sistemas de transmisión y distribución de energía de alto voltaje.
El interruptor está diseñado para abrirse y cerrarse en condiciones normales o anormales, como una falla o una sobrecorriente.desconecta físicamente la sección del sistema del resto de la red., impidiendo el flujo de electricidad a esa sección.
Los interruptores de desconexión de alto voltaje generalmente están diseñados para operar a voltajes entre 600 voltios y 765.000 voltios, y pueden ser operados manualmente o automáticamente.Por lo general, se instalan en subestaciones o en postes eléctricos., y son un componente importante de la infraestructura de la red eléctrica.
Características:
1Nivel de alto voltaje: Los interruptores de aislamiento de alto voltaje están diseñados para soportar altos niveles de voltaje, que generalmente van desde varios miles de voltios hasta varios cientos de miles de voltios.
2.Construcción robusta: Los interruptores de aislamiento de alto voltaje generalmente están hechos de materiales que son altamente resistentes al arco eléctrico, la corrosión y otras formas de daño, como porcelana o polímero.
3.Arc Chutes: Muchos interruptores de aislamiento de alto voltaje están diseñados con arc chutes, que ayudan a disipar el calor generado por el arco eléctrico y evitar daños en el interruptor.
4Interruptor de tierra: Algunos interruptores de aislamiento de alto voltaje están equipados con un interruptor de tierra, que proporciona un nivel adicional de seguridad al conectar la sección aislada del circuito.
5Mecanismo de bloqueo: para evitar el cierre accidental del interruptor durante el trabajo de mantenimiento,Muchos interruptores de aislamiento de alto voltaje están equipados con un mecanismo de bloqueo que evita que el interruptor se cierre hasta que se hayan seguido todos los procedimientos de seguridad.
6Indicadores visuales: los interruptores de aislamiento de alto voltaje también pueden incluir indicadores visuales, como luces o banderas,que proporcionen una indicación clara de si el interruptor se encuentra en posición abierta o cerrada.
Aplicación:
Los interruptores de desconexión de alto voltaje son componentes esenciales en los sistemas de transmisión y distribución de energía.ya que permiten aislar secciones específicas de la red para trabajos de mantenimiento o reparaciónTambién pueden utilizarse para aislar secciones de la red en caso de avería u otras condiciones anormales.
Estos interruptores están diseñados para manejar altos voltajes y corrientes, y generalmente están construidos con materiales duraderos y robustos como acero inoxidable, aluminio o cobre.Están diseñados para resistir las duras condiciones ambientales, como temperaturas extremas, fuertes vientos y fuertes lluvias.
Existen varios tipos de interruptores de desconexión de alto voltaje, incluidos los interruptores de aire, los interruptores inmersos en aceite y los interruptores aislados en gas.y funcionan usando un conjunto de contactos que se separan físicamente cuando se abre el interruptorLos interruptores sumergidos en aceite se utilizan típicamente en aplicaciones de alto voltaje y se llenan de aceite para evitar el arco cuando se abre el interruptor.Los interruptores aislados por gas utilizan gas hexafluoruro de azufre para aislar los contactos del interruptor, lo que permite diseños de interruptores más pequeños y compactos.
Los interruptores de desconexión de alta tensión deberán ser operados y mantenidos por personal cualificado que haya recibido la formación adecuada.incluido el uso de equipos de protección individual adecuados y el seguimiento de procedimientos de bloqueo/etiquetado para evitar la activación accidental del equipo.El mantenimiento y las pruebas periódicas de los interruptores de desconexión de alto voltaje también son importantes para garantizar que funcionen correctamente y sean seguros de usar.
Riesgos para la seguridad:
1Choque eléctrico: los interruptores de desconexión de alto voltaje pueden producir una descarga eléctrica potencialmente letal si no se manejan correctamente.Esto puede ocurrir si el interruptor no está adecuadamente aislado antes de abrirlo o si hay un fallo en el equipo.
2Arc flash: Cuando se abren los interruptores de desconexión de alto voltaje, puede ocurrir un arco flash, que puede liberar una cantidad significativa de energía en forma de calor, luz y presión.daño en los ojos, y otras lesiones.
3Falta de equipo: los interruptores de desconexión de alto voltaje pueden fallar si no se mantienen adecuadamente o si están sobrecargados, lo que puede provocar daños en el equipo, incendios eléctricos y otros peligros.
4Peligros ambientales: los interruptores de desconexión de alto voltaje se encuentran a menudo en ambientes exteriores, donde pueden estar expuestos a condiciones meteorológicas extremas, como fuertes vientos, fuertes lluvias,y los rayosEstas condiciones pueden crear riesgos adicionales de seguridad para el personal que opera o mantiene el equipo.
Las condiciones:
1.La altitud máxima para la instalación no debe exceder de 1000 m.
2.La temperatura del aire ambiente no debe exceder los +40'C y en zonas generales no debe caer por debajo de -30'C. En las zonas de Paramos no debe caer por debajo de -40'C.
3.La presión del viento no debe exceder de 700 Pa, lo que corresponde a una velocidad del viento de 34 m/s.
4El aislante debe ser capaz de soportar terremotos de hasta 8 grados de intensidad.
5.El aislante debe instalarse en un lugar donde no haya frecuentes vibraciones violentas.
6.En el caso de los aisladores de tipo ordinario, deben mantenerse alejados de los gases, el humo, la deposición química, la niebla de sal, el polvo,y otros materiales explosivos y corrosivos que puedan afectar gravemente la capacidad de aislamiento y conducción del aislante.
7Los aisladores de tipo a prueba de contaminación son adecuados para su uso en zonas de conducción muy sucias, pero no deben instalarse en zonas con materiales explosivos o incendiarios.
Parámetros técnicos:
| Número de serie. |
Parámetro |
Unidad |
Datos obtenidos |
| 1 |
Voltagem nominal |
el kV |
12 |
| 2 |
Corriente nominal |
Número de modelo. |
(H) GW9-12 ((W)/630-20 |
A. No |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corriente resistente de corto tiempo |
Número de modelo. |
(H) GW9-12 ((W)/630-20 |
KA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nivel de aislamiento nominal |
La ola de rayos soporta el voltaje ((pico) |
Polar a la Tierra
(Positivo y negativo) |
el kV |
75 |
Interfractura
(Positivo y negativo) |
85 |
Tensión de resistencia de frecuencia industrial
(1 min)
(Valor efectivo) |
Prueba en seco/prueba en húmedo |
Polar a la Tierra |
42 ((Seco)
34 ((Humedad) |
| Interfractura |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Humedad) |
| 5 |
Resistencia del circuito principal |
Cuota de mercado |
630 |
| 1000 |
| 1250 |
| 6 |
Tiempo de vida mecánica |
las veces |
50 |
| 50 |
| 80 |
