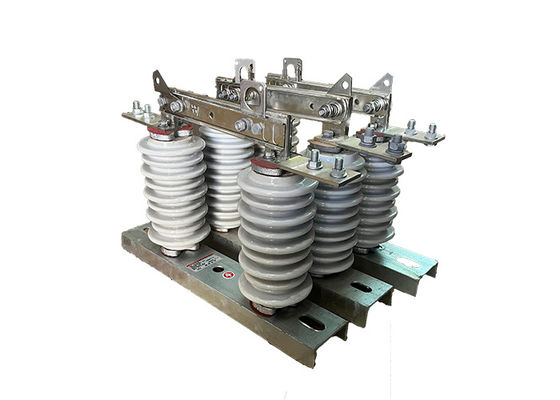

Porcelana aislador eléctrico de alto voltaje 630A interruptor de desconexión de ruptura vertical para el sistema de distribución al aire libre

Porcelana aislador eléctrico de alto voltaje 630A interruptor de desconexión de ruptura vertical para el sistema de distribución al aire libre

Descripción del producto:

Los aisladores eléctricos de alto voltaje se utilizan típicamente en sistemas de transmisión y distribución de alto voltaje para aislar secciones de la red para trabajos de mantenimiento o reparación.También se utilizan como un dispositivo de seguridad para proteger a los trabajadores de los peligros eléctricos, como el contacto accidental con partes activas del sistema.

Están diseñados para manejar altos voltajes y corrientes, y a menudo se instalan en lugares al aire libre, donde están expuestos a condiciones ambientales adversas, como temperaturas extremas, viento,Por lo tanto, están construidos para resistir estas condiciones y a menudo están hechos de materiales duraderos como acero o aluminio.

Los aisladores eléctricos de alto voltaje vienen en diferentes tipos y configuraciones, dependiendo de la aplicación y los requisitos específicos.Algunos aisladores eléctricos están diseñados para uso en interioresAlgunos están diseñados para operarse manualmente, mientras que otros están automatizados y pueden ser operados a distancia.

Además de su función principal de aislar circuitos, los aisladores eléctricos también tienen otras características importantes, como proporcionar una indicación visual de su estado (abierto o cerrado),y asegurarse de que el circuito no se energiza cuando el aislador está abierto.

Características:

1Nivel de alto voltaje: Los interruptores de aislamiento de alto voltaje están diseñados para soportar altos niveles de voltaje, que generalmente van desde varios miles de voltios hasta varios cientos de miles de voltios.

2.Construcción robusta: Los interruptores de aislamiento de alto voltaje generalmente están hechos de materiales que son altamente resistentes al arco eléctrico, la corrosión y otras formas de daño, como porcelana o polímero.

3.Arc Chutes: Muchos interruptores de aislamiento de alto voltaje están diseñados con arc chutes, que ayudan a disipar el calor generado por el arco eléctrico y evitar daños en el interruptor.

4Interruptor de tierra: Algunos interruptores de aislamiento de alto voltaje están equipados con un interruptor de tierra, que proporciona un nivel adicional de seguridad al conectar la sección aislada del circuito.

5Mecanismo de bloqueo: para evitar el cierre accidental del interruptor durante el trabajo de mantenimiento,Muchos interruptores de aislamiento de alto voltaje están equipados con un mecanismo de bloqueo que evita que el interruptor se cierre hasta que se hayan seguido todos los procedimientos de seguridad.

6Indicadores visuales: los interruptores de aislamiento de alto voltaje también pueden incluir indicadores visuales, como luces o banderas,que proporcionen una indicación clara de si el interruptor se encuentra en posición abierta o cerrada.

Operación:

1Cierre del interruptor: Cuando el interruptor está cerrado, las dos partes conductoras del circuito entran en contacto entre sí, permitiendo que la corriente eléctrica fluya a través del circuito.

2Abrir el interruptor: cuando se abre el interruptor, se crea un hueco de aire entre las dos partes conductoras del circuito, aislando efectivamente la sección del resto del sistema.Esto se hace típicamente para permitir el mantenimiento, de reparación o de ensayo deben realizarse de forma segura.

3.Aterrizaje del circuito: Antes de realizar cualquier trabajo en la sección aislada del circuito, es importante aterrizar el circuito para evitar que se acumule cualquier carga eléctrica residual.Esto se hace típicamente utilizando un interruptor de tierra o electrodo de conexión a tierra.

Consejos de seguridad:

1.Lleve siempre un equipo de protección personal (EPI) adecuado, como guantes, gafas de seguridad y ropa resistente a las llamas.

Antes de trabajar en el interruptor, asegúrese de que la fuente de alimentación esté apagada y el interruptor esté correctamente conectado a tierra.

2.Seguir las instrucciones del fabricante para operar el interruptor y no intentar eludir los elementos de seguridad ni utilizar el interruptor para fines distintos de los previstos.

3Cuando trabaje en el interruptor, utilice herramientas y equipos aislados para evitar descargas eléctricas.

4.Evitar tocar las partes conductoras del interruptor y mantener una distancia segura del interruptor cuando esté en funcionamiento.

5Nunca intente reparar o modificar el interruptor usted mismo a menos que sea un profesional cualificado y capacitado.

6Mantenga limpio el área alrededor del interruptor y libre de desechos que puedan interferir con su funcionamiento.

7.Inspectar regularmente el interruptor para detectar signos de desgaste o daños, y reemplazar las piezas dañadas o desgastadas lo antes posible.

8Sólo el personal autorizado deberá poder operar o realizar el mantenimiento del interruptor.

9En caso de emergencia, siga los procedimientos de emergencia establecidos y apague la energía al interruptor inmediatamente.

Condición:

1.La altitud máxima para la instalación no debe exceder de 1000 m.

2.La temperatura del aire ambiente no debe exceder los +40'C y en zonas generales no debe caer por debajo de -30'C. En las zonas de Paramos no debe caer por debajo de -40'C.

3.La presión del viento no debe exceder de 700 Pa, lo que corresponde a una velocidad del viento de 34 m/s.

4El aislante debe ser capaz de soportar terremotos de hasta 8 grados de intensidad.

5.El aislante debe instalarse en un lugar donde no haya frecuentes vibraciones violentas.

6.En el caso de los aisladores de tipo ordinario, deben mantenerse alejados de los gases, el humo, la deposición química, la niebla de sal, el polvo,y otros materiales explosivos y corrosivos que puedan afectar gravemente la capacidad de aislamiento y conducción del aislante.

7Los aisladores de tipo a prueba de contaminación son adecuados para su uso en zonas de conducción muy sucias, pero no deben instalarse en zonas con materiales explosivos o incendiarios.

Parámetros técnicos:
