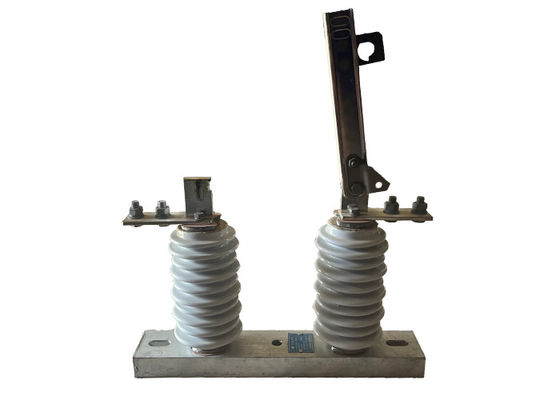

aislador eléctrico de alta tensión de fácil instalación de fase única operado en el sistema de distribución eléctrica exterior
Descripción del producto:
El aislador eléctrico de alto voltaje es un tipo de dispositivo portátil utilizado para aislar y conectar a tierra las líneas de distribución eléctrica para fines de mantenimiento, reparación o emergencia.Es una herramienta versátil que se puede utilizar en una variedad de aplicaciones, incluidas las líneas aéreas de distribución, subestaciones e instalaciones industriales.
El aislador eléctrico de alto voltaje está diseñado para ser operado por una sola persona, lo que facilita su uso y maniobra.que puede extenderse para alcanzar el equipo eléctrico, y un conjunto de accesorios intercambiables, que permiten al usuario realizar una variedad de tareas, como abrir o cerrar interruptores y líneas de conexión a tierra.
El aislante eléctrico está diseñado para proporcionar una ruptura visible en el circuito eléctrico, lo que ayuda a proteger contra el contacto accidental con el equipo con energía.También está diseñado para soportar condiciones ambientales adversas, como fuertes vientos, lluvia y nieve, lo que lo hace adecuado para su uso en ambientes al aire libre.
Operación:
1Cuando el aislador eléctrico HV está en posición cerrada, los contactos del aislador están en contacto entre sí, lo que permite que la corriente fluya a través del circuito.El aislador eléctrico HV se cierra mediante el manejo manual o remoto del aislador, dependiendo del tipo de aislante eléctrico HV.
2Para aislar una sección del sistema eléctrico, el aislador eléctrico HV debe abrirse.Esto se hace típicamente mediante el manejo manual o remoto del aislador para separar los contactos e interrumpir el flujo de corriente a través del circuito.
3Una vez abierto el aislador eléctrico HV, la sección del sistema de energía que está conectada al aislador se aisla del resto del sistema.Esto permite realizar trabajos de mantenimiento o reparación de forma segura en el circuito aislado.
4Cuando el trabajo de mantenimiento o reparación esté terminado, el aislador eléctrico HV puede cerrarse para restaurar la energía al circuito aislado.Esto se hace mediante el manejo manual o remoto del aislador para conectar los contactos y restaurar el flujo de corriente a través del circuito.
Riesgos para la seguridad:
1Choque eléctrico: los interruptores de desconexión de alto voltaje pueden producir una descarga eléctrica potencialmente letal si no se manejan correctamente.Esto puede ocurrir si el interruptor no está adecuadamente aislado antes de abrirlo o si hay un fallo en el equipo.
2Arc flash: Cuando se abren los interruptores de desconexión de alto voltaje, puede producirse un arco flash, que puede liberar una cantidad significativa de energía en forma de calor, luz y presión.daño en los ojos, y otras lesiones.
3Falta de equipo: los interruptores de desconexión de alto voltaje pueden fallar si no se mantienen adecuadamente o si están sobrecargados, lo que puede provocar daños en el equipo, incendios eléctricos y otros peligros.
4Peligros ambientales: los interruptores de desconexión de alto voltaje se encuentran a menudo en ambientes exteriores, donde pueden estar expuestos a condiciones climáticas extremas, como fuertes vientos, fuertes lluvias,y los rayosEstas condiciones pueden crear riesgos adicionales de seguridad para el personal que opera o mantiene el equipo.
P.S. ¿ Qué pasa?
Para minimizar los riesgos asociados con los interruptores de desconexión de alto voltaje, es importante seguir los procedimientos de seguridad adecuados, incluido el uso de equipos de protección individual adecuados.Seguimiento de los procedimientos de bloqueo y retirada, y garantizar que sólo el personal cualificado y capacitado pueda operar y mantener el equipo.El mantenimiento y las pruebas periódicas del equipo también pueden ayudar a reducir el riesgo de fallas y otros peligros..
Consejos de seguridad:
1.Llevar a cabo ensayos y mantenimiento de rutina del interruptor para garantizar su correcto funcionamiento, incluida la prueba de la resistencia de aislamiento del interruptor, la verificación del funcionamiento de los bloqueos de seguridad,y comprobar cualquier calentamiento o vibración anormal.
2.Implementar un procedimiento de bloqueo/etiquetado antes de realizar trabajos de mantenimiento o reparación del interruptor.Este procedimiento consiste en bloquear y etiquetar el interruptor para evitar la activación accidental mientras se realiza el trabajo, proporcionando una capa adicional de seguridad.
3.Ofrecer una formación adecuada al personal que operará o trabajará en el interruptor.así como los peligros potenciales asociados con el cambio.
4Implementar un sistema de gestión de la seguridad integral que incluya auditorías de seguridad periódicas, evaluaciones de riesgos e informes de incidentes.Este enfoque proactivo de la seguridad ayuda a identificar y abordar los riesgos potenciales antes de que resulten en accidentes o lesiones.
5.Asegurar la instalación de sistemas de ventilación y refrigeración adecuados para los interruptores de aislamiento de alta tensión situados en espacios cerrados o confinados. 6.La ventilación adecuada ayuda a disipar el calor y evita que el interruptor se sobrecaliente, lo que puede provocar averías o incluso incendios.
Las condiciones:
1.La altitud máxima en la zona especificada no excederá de 1000 metros sobre el nivel del mar. Esta limitación de altitud es pertinente para la instalación y el funcionamiento del equipo.
2La temperatura del aire ambiente tiene ciertos límites. La temperatura máxima no debe exceder +40°C, y la temperatura mínima puede variar en función de la zona específica.la temperatura mínima no debe bajar por debajo de -30°C, mientras que en las zonas de Paramos, no debería bajar por debajo de -40 °C.
3La presión del viento no debe exceder de 700 Pascal (Pa), lo que corresponde a una velocidad del viento de aproximadamente 34 metros por segundo.Este límite garantiza que el equipo pueda soportar la fuerza del viento sin comprometer su funcionalidad o integridad estructural..
4La intensidad del terremoto no debe exceder los 8 grados, lo que se refiere a la intensidad máxima de actividad sísmica que el equipo puede soportar sin daños.La escala específica utilizada para medir la intensidad del terremoto puede depender de la región o del país.
5.El entorno de trabajo debe estar libre de frecuentes vibraciones violentas. Este requisito garantiza que el equipo permanezca estable y funcional en condiciones normales de funcionamiento.Las vibraciones excesivas pueden afectar el rendimiento y la vida útil del aislante.
6Los aisladores de tipo ordinario deben instalarse en lugares alejados de gases, humo, deposiciones químicas, niebla de sal, polvo y otras sustancias explosivas o corrosivas.Estos materiales pueden tener efectos perjudiciales sobre el aislamiento y las capacidades de conducción del aislante, lo que podría comprometer su rendimiento y seguridad.
7Los aisladores de tipo a prueba de contaminación están diseñados para su uso en zonas con contaminación severa.No debe haber sustancias explosivas o materiales que puedan causar fuego.Este requisito garantiza que el aislador siga siendo seguro y funcional a pesar de las difíciles condiciones ambientales.
Parámetros técnicos:
| Número de serie. |
Parámetro |
Unidad |
Datos obtenidos |
| 1 |
Voltagem nominal |
el kV |
12 |
| 2 |
Corriente nominal |
Número de modelo. |
(H) GW9-12 ((W)/630-20 |
A. No |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corriente resistente de corto tiempo |
Número de modelo. |
(H) GW9-12 ((W)/630-20 |
KA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nivel de aislamiento nominal |
La ola de rayos soporta el voltaje ((pico) |
Polar a la Tierra
(Positivo y negativo) |
el kV |
75 |
Interfractura
(Positivo y negativo) |
85 |
Tensión de resistencia de frecuencia industrial
(1 min)
(Valor efectivo) |
Prueba en seco/prueba en húmedo |
Polar a la Tierra |
42 ((Seco)
34 ((Humedad) |
| Interfractura |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Humedad) |
| 5 |
Resistencia del circuito principal |
Cuota de mercado |
630 |
| 1000 |
| 1250 |
| 6 |
Tiempo de vida mecánica |
las veces |
50 |
| 50 |
| 80 |
