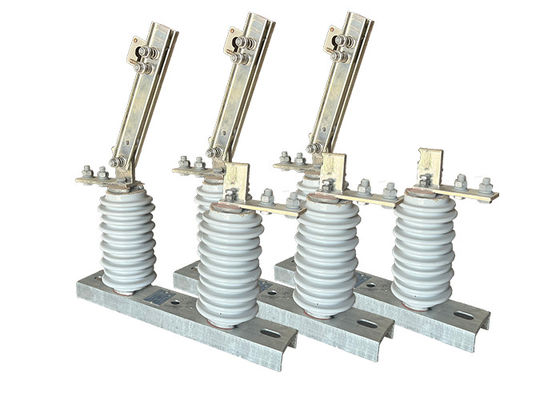

Conmutador de aislamiento de corriente alterna de alta tensión aislador de cerámica de fase única con gancho

Conmutador de aislamiento de corriente alterna de alta tensión aislador de cerámica de fase única con gancho

Descripción del producto:

El aislador eléctrico de alto voltaje, también conocido como interruptor de desconexión o interruptor de aislamiento, es un componente esencial en los sistemas de energía de alto voltaje.Tiene el propósito de desconectar o aislar una sección específica de un circuito eléctrico de su fuente de alimentación.

La función principal del interruptor de aislamiento de alto voltaje es romper físicamente el circuito eléctrico, creando una separación entre el equipo y la fuente de energía.Esta desconexión y aislamiento permiten al personal de mantenimiento trabajar con seguridad en el equipo sin riesgo de descarga eléctrica.

A diferencia de un interruptor de vacío, el aislador eléctrico de alto voltaje no proporciona capacidades de extinción de arco.No está diseñado para interrumpir o apagar los arcos eléctricos que puedan ocurrir durante el cambio de circuito o en condiciones de falla.

En los sistemas de energía de alto voltaje, el aislador eléctrico de alto voltaje a menudo se coordina con un interruptor de vacío.El interruptor de circuito es responsable de detectar fallos y desencadenar para interrumpir el flujo de corriente, mientras que el aislador de desconexión se activa para aislar físicamente el circuito e indicar visualmente la desconexión.

El aislador eléctrico de alto voltaje juega un papel fundamental en la seguridad del personal de mantenimiento.el aislador de desconexión se activa para abrir el circuito y crear un hueco de aire visibleEsta acción confirma que el equipo está desactivado y seguro para las actividades de mantenimiento.

Operación:

1 Preparación: Antes de activar el interruptor, el circuito debe estar desactivado y conectado correctamente a tierra para evitar cualquier peligro eléctrico.El interruptor debe inspeccionarse para detectar cualquier signo de daño o desgaste..
2 Cierre del interruptor: para cerrar el interruptor, el operador mueve manualmente o de forma remota el mango del interruptor o la palanca de control a la posición cerrada.permitiendo que la corriente fluya a través del circuito.
3 Abrir el interruptor: para abrir el interruptor, el operador mueve manualmente o de forma remota el mango del interruptor o la palanca de control a la posición abierta.interrumpir el flujo de corriente.
4 Gestión del arco: cuando se abre el interruptor, puede producirse un arco eléctrico entre los contactos, lo que puede ser peligroso y dañar el interruptor.el interruptor puede estar equipado con dispositivos tales como trampolines de arco o bobinas de escape.
5 Seguridad: Los operadores de interruptores de desconexión de alta tensión deben seguir los procedimientos de seguridad adecuados para prevenir los peligros eléctricos.y siguiendo los procedimientos de bloqueo/etiquetado.

Estructura:

Este producto está compuesto por base (placa), poste aislante, parte conductora y dispositivo de bloqueo.y el otro extremo del cuchillo está conectado por separado con la cabeza de contacto estáticaCada cuchillo es de tipo ranura, lo que no sólo aumenta la superficie de disipación de calor del cuchillo,pero también favorecen la reducción del aumento de la temperatura, y mejorar la resistencia mecánica del cuchillo, haciendo la estabilidad térmica dinámica contra cortocircuito.Las partes de bloqueo instaladas en el extremo no giratorio del cuchillo de contacto y el gancho de bloqueo estático en el contacto estático constituyen el dispositivo de bloqueo de apertura., que se bloquea automáticamente cuando el freno está cerrado, de modo que el cuchillo de freno no se caiga por sí mismo debido a su propio peso o a la acción de la energía eléctrica,que resulte en la apertura del freno sin causa.

Riesgos para la seguridad

1Choque eléctrico: los interruptores de desconexión de alto voltaje pueden producir una descarga eléctrica potencialmente letal si no se manejan correctamente.Esto puede ocurrir si el interruptor no está adecuadamente aislado antes de abrirlo o si hay un fallo en el equipo.

2Arc flash: Cuando se abren los interruptores de desconexión de alto voltaje, puede ocurrir un arco flash, que puede liberar una cantidad significativa de energía en forma de calor, luz y presión.daño en los ojos, y otras lesiones.

3Falta de equipo: los interruptores de desconexión de alto voltaje pueden fallar si no se mantienen adecuadamente o si están sobrecargados, lo que puede provocar daños en el equipo, incendios eléctricos y otros peligros.

4Peligros ambientales: los interruptores de desconexión de alto voltaje se encuentran a menudo en ambientes exteriores, donde pueden estar expuestos a condiciones meteorológicas extremas, como fuertes vientos, fuertes lluvias,y los rayosEstas condiciones pueden crear riesgos adicionales de seguridad para el personal que opera o mantiene el equipo.

P.S. ¿ Qué pasa?

Para minimizar los riesgos asociados con los interruptores de desconexión de alto voltaje, es importante seguir los procedimientos de seguridad adecuados, incluido el uso de equipos de protección individual adecuados.Seguimiento de los procedimientos de bloqueo y retirada, y garantizar que sólo el personal cualificado y capacitado pueda operar y mantener el equipo.El mantenimiento y las pruebas periódicas del equipo también pueden ayudar a reducir el riesgo de fallas y otros peligros..
