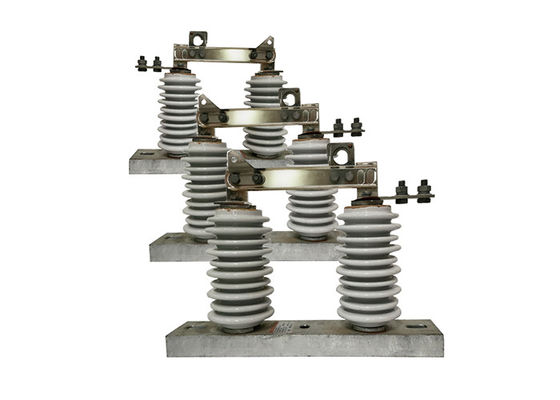

Interruptor de desconexión de alta tensión para exteriores de la serie GW9-10 1250A Interruptor de interrupción de carga al vacío utilizado con interruptor de circuito
Descripción del producto:
El interruptor de desconexión de alto voltaje de la serie GW9-10 es un interruptor eléctrico utilizado en sistemas de energía de alto voltaje para aislar o desconectar una sección del sistema del resto del sistema.Está diseñado para funcionar bajo condiciones de alto voltaje y corriente y se utiliza principalmente para el mantenimiento, reparación o situaciones de emergencia.
El interruptor consiste en un conjunto de contactos que pueden abrirse o cerrarse mediante un mecanismo, como un actuador manual o motorizado.permite que la corriente eléctrica fluya a través del sistema, mientras que cuando está abierto, la corriente se interrumpe, y el sistema se desconecta efectivamente.
Aplicación:
1 Aislamiento de la subestación:En una subestación, los interruptores de desconexión de alto voltaje se utilizan para desconectar transformadores, interruptores y otros equipos del sistema de energía para mantenimiento o reparación.
2 Aislamiento de las líneas de transmisión:Los interruptores de desconexión de alto voltaje se utilizan para aislar secciones de una línea de transmisión de alto voltaje para mantenimiento, reparación o para evitar el flujo de energía durante emergencias.
3 Cambio del banco de condensadores:En los sistemas de energía con bancos de condensadores, los interruptores de desconexión de alto voltaje se utilizan para desconectar el banco de condensadores del sistema de energía para mantenimiento o reparación.
4 Descarga de la carga:En caso de sobrecarga u otra situación de emergencia, los interruptores de desconexión de alto voltaje se pueden utilizar para eliminar la carga desconectando ciertas secciones del sistema de energía.
5 Aislamiento por defecto:Los interruptores de desconexión de alto voltaje se utilizan para aislar las secciones defectuosas del sistema de energía para evitar daños en el equipo y garantizar la continuidad del suministro de energía.
Las condiciones:
1La altitud no excederá los 1000 m.
2.La temperatura del aire ambiente: máximo + 40'C; mínimo:área general -30'C, paramos -40'C;
3.La presión del viento no excederá de 700 Pa. ((corresponde a una velocidad del viento de 34 m/s);
4La intensidad del terremoto no excede los 8 grados.
5.La situación de trabajo es libre de frecuentes vibraciones violentas;
6.El lugar de instalación del aislador de tipo ordinario debe mantenerse alejado de gases, deposiciones químicas de humo, niebla de sal, polvo
y otros materiales explosivos y corrosivos que afecten seriamente el aislamiento y la capacidad de conducción del aislante
7.El aislador tipo a prueba de contaminación se aplica a la zona de conducción sucia grave, sin embargo, no debe ser cualquier materia explosiva y las materias que causan fuego
Parámetros técnicos:
| Número de serie. |
Parámetro |
Unidad |
Datos obtenidos |
| 1 |
Voltagem nominal |
el kV |
12 |
| 2 |
Corriente nominal |
Número de modelo. |
(H) GW9-12 ((W)/630-20 |
A. No |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corriente resistente de corto tiempo |
Número de modelo. |
(H) GW9-12 ((W)/630-20 |
KA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nivel de aislamiento nominal |
La ola de rayos soporta el voltaje ((pico) |
Polar a la Tierra
(Positivo y negativo) |
el kV |
75 |
Interfractura
(Positivo y negativo) |
85 |
Tensión de resistencia de frecuencia industrial
(1 min)
(Valor efectivo) |
Prueba en seco/prueba en húmedo |
Polar a la Tierra |
42 ((Seco)
34 ((Humedad) |
| Interfractura |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Humedad) |
| 5 |
Resistencia del circuito principal |
Cuota de mercado |
630 |
| 1000 |
| 1250 |
| 6 |
Tiempo de vida mecánica |
las veces |
50 |
| 50 |
| 80 |
