Interruptor de circuito de vacío gris inteligente de alta tensión de tres fases con controlador para redes de distribución

Interruptor de circuito de vacío gris inteligente de alta tensión de tres fases con controlador para redes de distribución

Descripción del producto:

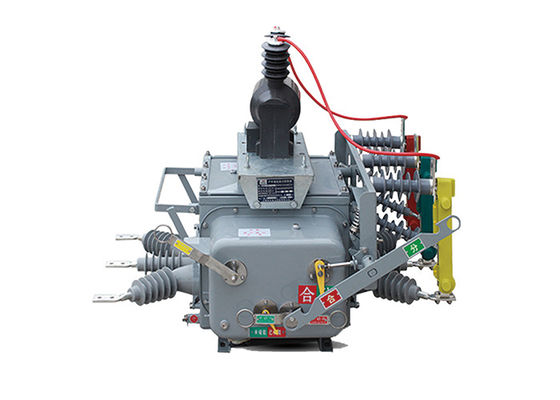

El interruptor de circuito de vacío de alto voltaje ZW20-12 ((F) es un dispositivo versátil e inteligente que combina las funciones de un interruptor de vacío, interruptor de carga de vacío, recloser y seccionalizador.Está diseñado para su uso en redes de distribución de 10 y 13 kV., específicamente en las redes eléctricas urbanas y rurales.

Los componentes principales del interruptor de circuito ZW20-12 ((F) incluyen un interruptor de vacío, un controlador CH-40 y un transformador de voltaje externo.El interruptor de vacío es responsable de interrumpir y hacer circuitos eléctricos, mientras que el controlador CH-40 proporciona funciones inteligentes de protección y control. El transformador de voltaje externo ayuda en la medición precisa de voltaje para fines de control y monitoreo.

Características del controlador:

Los controladores terminales inteligentes tienen funciones tales como protección, control automático, inspección / consulta, comunicación y gestión de software.

1Funcionalidad completa:

• Implementar perfectamente diversas funciones como la protección de circuitos, el control remoto, la alarma y el monitoreo remoto.

2- Bajo coste y practicidad:

• No es necesario invertir en hardware de comunicación en las redes GSM, basta con comprar una tarjeta SIM y activar los servicios de SMS.

3.Múltiples medidas de seguridad:

• Utilice teléfonos móviles designados, cifrar información, verificar contraseñas y otras medidas de seguridad.

• El módulo GSM puede especificar un número de móvil y sólo acepta comandos del teléfono conectado.

• Los mensajes de comunicación para el control remoto y otros comandos están encriptados.

• Sigue un método de control remoto preestablecido-confirmar-ejecutar-verificar para garantizar la seguridad del control del sistema y prevenir errores de funcionamiento.

4Configuración del sistema simple:

• No hay necesidad de instalar líneas de comunicación ni de depurar las líneas de comunicación.

• Basta con instalar correctamente el terminal de monitoreo inteligente SMS, insertar la tarjeta SIM, establecer el número de móvil designado y el sistema comenzará a funcionar.

5Monitoreo móvil en cualquier momento, en cualquier lugar:

• La vigilancia y visualización en tiempo real se pueden realizar en cualquier lugar con una señal, sin necesidad de personal para la vigilancia.


Características:

1.Alta capacidad de rotura: es capaz de interrumpir las altas corrientes de fallas y proteger el sistema eléctrico de las condiciones de sobrecorriente.

2Diseño compacto: El interruptor está diseñado para ser compacto y ahorrar espacio, por lo que es adecuado para varios entornos de instalación.

3Rendimiento fiable: La tecnología de interruptor de vacío utilizada en el interruptor garantiza operaciones de conmutación fiables y requisitos mínimos de mantenimiento.

4Larga vida útil eléctrica y mecánica: El interruptor está diseñado para tener una larga vida útil operativa, con una alta resistencia y durabilidad.

5Características de protección: puede incluir características tales como protección contra sobrecorrientes, protección contra cortocircuitos y otras medidas de protección para salvaguardar el sistema eléctrico.

6Control y monitoreo a distancia: Algunos modelos de la serie ZW20 pueden ofrecer capacidades de control y monitoreo a distancia, lo que permite una operación y un monitoreo de estado convenientes.




Condiciones ambientales:

1.El interruptor automático de vacío ZW20-12(F) está diseñado para funcionar de forma fiable en un amplio rango de temperatura del aire ambiente, de -40 °C a +70 °C.Esta tolerancia a la temperatura garantiza que el interruptor pueda funcionar eficazmente en diversas condiciones climáticas.

2El interruptor es adecuado para su instalación a altitudes no superiores a 3000 metros sobre el nivel del mar.

3.El interruptor de circuito ZW20-12(F) está construido para soportar la contaminación del aire ambiente causada por polvo, humo, gases corrosivos, vapor o sal.Está diseñado para cumplir con los estándares de nivel de contaminación de clase IV., asegurando que el interruptor permanezca resistente y funcional incluso en entornos difíciles y corrosivos.

4.Con una tolerancia máxima de velocidad del viento de 34 m/s (equivalente a 700 Pa en la superficie del cilindro), el interruptor puede soportar vientos fuertes sin comprometer su rendimiento o estabilidad.Esta resistencia a la velocidad del viento asegura el funcionamiento confiable del interruptor durante condiciones climáticas extremas.

5El interruptor está diseñado para minimizar el impacto de las vibraciones externas o los movimientos del suelo en su rendimiento.Su construcción y sus mecanismos internos están diseñados para absorber y amortiguar las vibraciones, asegurando que el interruptor no se vea afectado por perturbaciones externas.

6.El interruptor ZW20-12 ((F) está diseñado para limitar las interferencias electromagnéticas inducidas (EMI) en el sistema secundario.,garantizar que el interruptor no genere perturbaciones electromagnéticas excesivas que puedan interferir con el funcionamiento de otros equipos conectados.




Parámetros técnicos:

Parámetro técnico del controlador:
