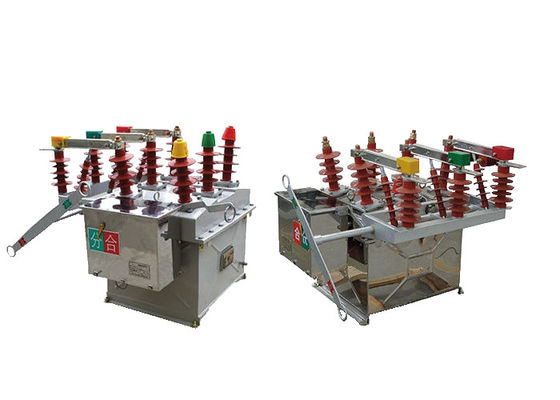

ZW8 serie interruptor automático de vacío AC alta tensión tres fases tres polos interruptor interruptor de circuito

ZW8 serie interruptor automático de vacío AC alta tensión tres fases tres polos interruptor interruptor de circuito

Descripción del producto:

El interruptor automático de vacío ZW8-12 es un tipo específico de interruptor diseñado para uso al aire libre en sistemas de interruptores de alto voltaje.Es especialmente adecuado para equipos de alta tensión de alta tensión AC de tres fases al aire libre con un voltaje nominal de 12 kV y una frecuencia nominal de 50 Hz.
La función principal del interruptor ZW8-12 es controlar y proteger los sistemas de distribución en redes eléctricas urbanas y rurales de 10 kV.Es responsable de encender o apagar las corrientes de carga y también de interrumpir las corrientes de fallas de cortocircuito que pueden ocurrir en el sistema de energía.
Como interruptor de vacío, utiliza un interruptor de vacío para apagar el arco que se forma cuando el interruptor se abre durante las operaciones de conmutación.Los interruptores de vacío proporcionan capacidades de interrupción de arco confiables y son conocidos por su alta resistencia dieléctrica y excelente rendimiento eléctrico.
El interruptor ZW8-12 se considera uno de los productos más utilizados, maduros y estables en el sistema de energía.Despliegue extensivo en el campo, y confiabilidad comprobada. ha sido sometido a pruebas rigurosas y cumple con los estándares necesarios de la industria para el rendimiento y la seguridad.




 Características:

1.El interruptor automático de vacío ZW8-12 está diseñado con capacidad antipolución, lo que significa que puede funcionar de forma fiable incluso en entornos con altos niveles de contaminación,zonas con polvo pesado o emisiones industrialesEl aislamiento interno está diseñado para resistir tal contaminación y mantener los niveles de aislamiento requeridos.que proporciona propiedades de aislamiento mejoradas y mejora el rendimiento general del interruptor.
2El interruptor está equipado con un mecanismo de operación de almacenamiento de energía de misiles.Este mecanismo de funcionamiento almacena energía mecánica que puede liberarse rápidamente para abrir o cerrar los contactos del interruptorEl mecanismo de almacenamiento de energía del misil está diseñado para un funcionamiento eficiente y confiable, asegurando un cambio rápido y efectivo del interruptor.
3El interruptor ZW8-12 puede estar equipado con un interruptor de separación de un lado (lado izquierdo) o de dos lados.Esto permite flexibilidad en la configuración e instalación del interruptor en el sistema de interruptoresAdemás, puede estar equipado con un PT externo (Transformador de Potencial), que se utiliza para la medición y el control de voltaje.El PT externo facilita el monitoreo preciso del voltaje y ayuda a garantizar el correcto funcionamiento del interruptor en el sistema de alto voltaje.



Ventajas:

1.Está equipado con un mecanismo de funcionamiento de almacenamiento de energía de resorte tipo CT23.
2.ZW8-12G consta de un interruptor ZW8-12 y un aislante, llamado interruptor combinado, que se puede utilizar como seccionador.
3.La estructura del interruptor es de tres fases ensambladas en un tanque, cámara de extinción de arco de vacío de tres fases encerrada en un tanque de metal, material de aislamiento entre fases y fase para cada uno hecho de SMC.
4.un rendimiento fiable y una alta resistencia aislante.



Las condiciones:

1Temperatura ambiente: el interruptor está diseñado para funcionar en un rango de temperatura de -15°C a +40°C.Esto significa que puede funcionar eficazmente en ambientes con temperaturas tan bajas como -15°C y tan altas como +40°C..
2Presión del viento: el interruptor puede soportar presiones de viento de hasta 700 Pa, lo que equivale a una velocidad del viento de 34 m/s.Esto asegura que el interruptor de circuito permanece estable y no se ve afectado por los fuertes vientos.
3.Altitud: el interruptor es adecuado para su instalación a altitudes de hasta 1000 m sobre el nivel del mar. Está diseñado para funcionar de forma fiable dentro de este rango de altitud.
4Intensidad sísmica: El interruptor está diseñado para soportar actividades sísmicas con un nivel de intensidad de hasta 8 en la escala de intensidad sísmica.Esto asegura que permanece operativo y no se ve afectado por las vibraciones sísmicas hasta este nivel.




Parámetro técnico:
